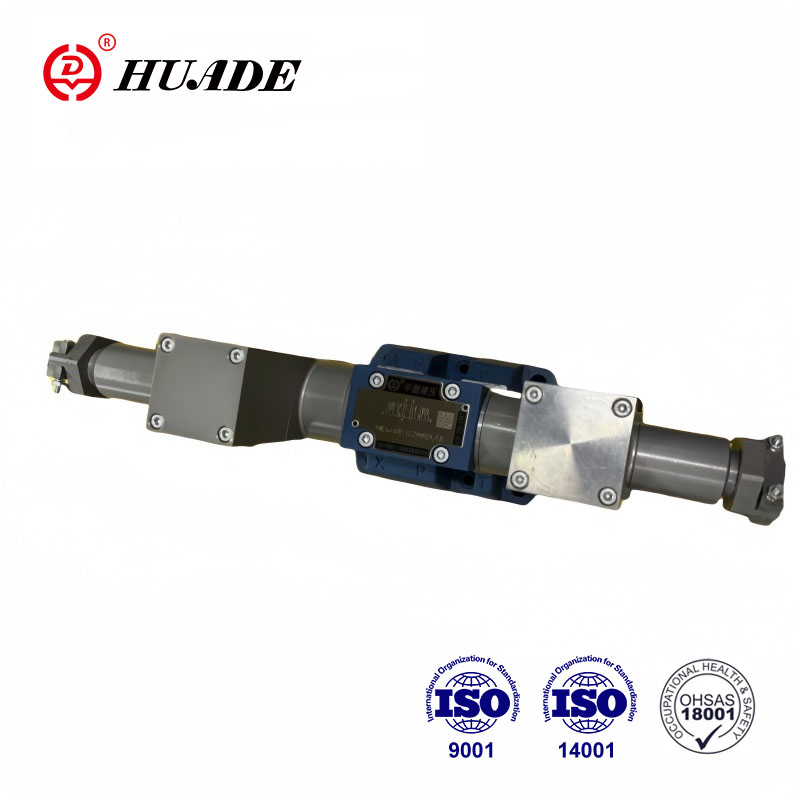

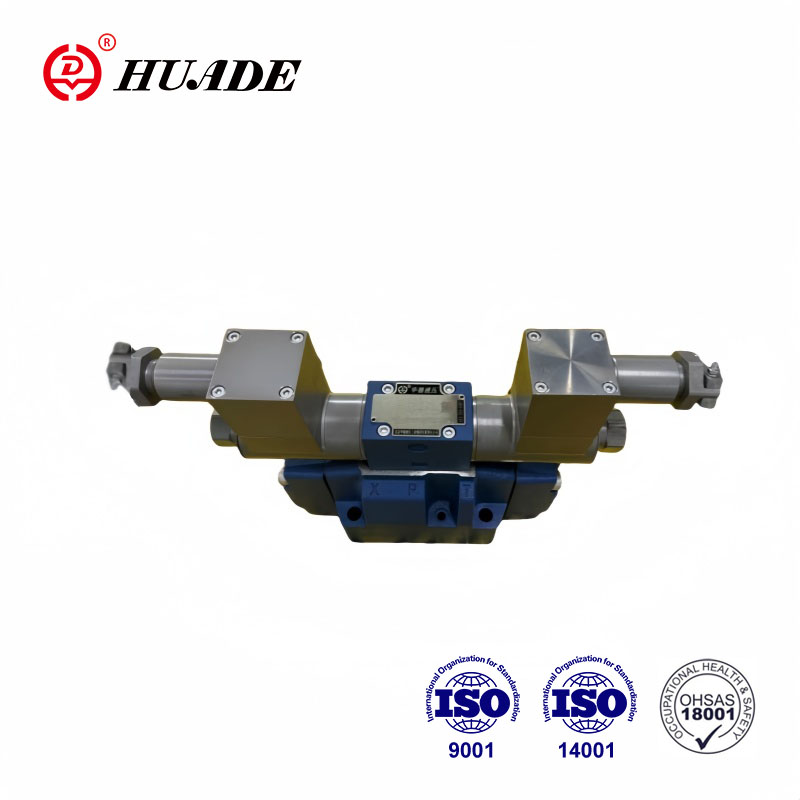

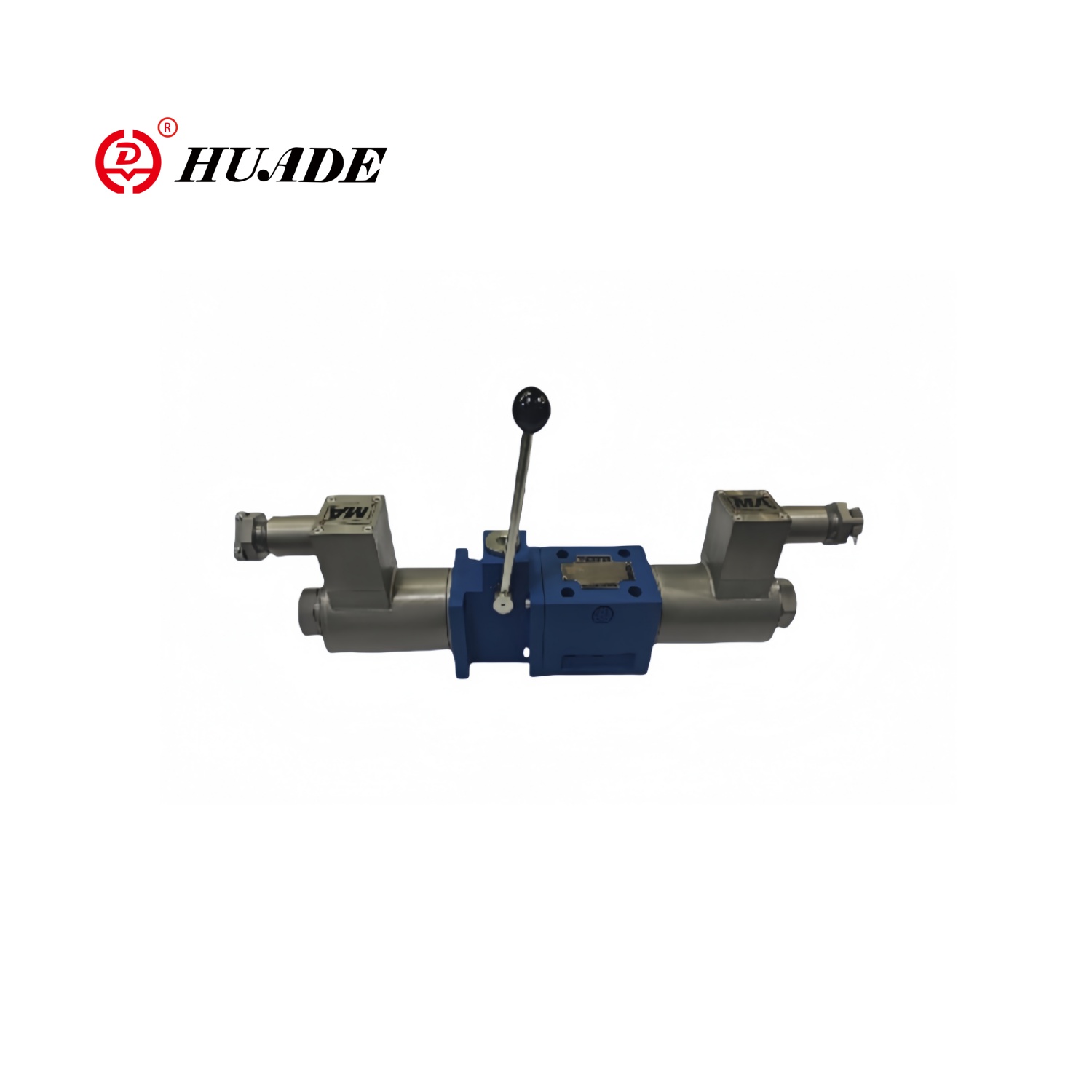

Katup pengarah solenoid tahan ledakan adalah perangkat yang mengontrol arah aliran fluida melalui gaya elektromagnetik. Seri WE6 tahan ledakan mengadopsi desain tahan ledakan khusus untuk memastikan tidak menimbulkan percikan api atau suhu tinggi di lingkungan yang mudah terbakar dan meledak, sehingga menghindari ledakan. Katup solenoid tahan ledakan ini terutama digunakan untuk mengontrol arah aliran cairan dalam sistem hidrolik atau pneumatik untuk memenuhi kebutuhan kondisi kerja yang berbeda.
|
Teknologidata teknis |
||
|
Memperbaiki posisi |
Opsional | |
| Kisaran suhu lingkungan (℃) | -30 hingga +50 (segel NBR) | |
| -20 hingga +50 (segel FKM) | ||
| Berat | Solenoida tunggal (kg) | 2.6 |
| Solenoida ganda (kg) | 4.3 | |
| Tekanan operasi maks | Pelabuhan P, A, B (batang) | 350 |
| Pelabuhan T (batang) | 210 | |
| ketika tekanan operasi melebihi nilai izin, simbol spool A dan B harus membuat port T untuk pengurasan | ||
| Maks. laju aliran (L/mnt) | 80 | |
| Penampang aliran (beralih posisi netral) | Versi Q (mm2) | Sekitar 6% dari luas nominal |
| Versi W (mm2) | Sekitar 3% dari luas nominal | |
| Cairan | Minyak mineral cocok untuk segel NBR dan FKM | |
| Ester fosfat untuk segel FKM | ||
| Kisaran suhu cairan (℃) | -30 hingga +80 (segel NBR) | |
| -20 hingga +80 (segel FKM) | ||
| Kisaran viskositas mm2/S | 2,8 hingga 500 | |
| Tingkat kontaminasi | Tingkat kontaminasi cairan maksimum yang diizinkan: Kelas 9. NAS 1638 atau 18/20/15, ISO4406 | |
| Data kelistrikan | ||
| Jenis tegangan | DC | |
| Tegangan yang tersedia (V) | 12, 24, 36, 110 | |
| Tegangan yang diijinkan (deviasi) % | -15 hingga +10 | |
| Daya masukan (W) | 30 | |
| Mode operasi solenoid | Bekerja terus menerus | |
| Peralihan waktu Sesuai dengan ISO 6403 | AKTIF (md) | 25 hingga 45 |
| MATI (md) | 10 hingga 25 | |
| Frekuensi peralihan (kali/jam) | Sampai 15.000 | |
| Maks. suhu kumparan (℃) | +150 | |
Fitur:
▶Katup arah pelindung ledakan tipe yang dioperasikan langsung digunakan sebagai tipe standar
▶DIN24 340 Tipe pada permukaan pemasangan ISO 4401
▶ Solenoid pelindung ledakan DC tipe basah
▶ Solenoid pelindung ledakan yang dapat diputar 90°
▶Ruang kedap tekanan tidak perlu dibuka saat koil akan diganti
Aplikasi:
Katup pengarah solenoid tahan ledakan banyak digunakan di bidang petrokimia. Dalam industri petrokimia, mereka terutama digunakan untuk mengontrol arah aliran media yang mudah terbakar dan meledak seperti minyak dan gas alam.
Katup kontrol arah tipe WE adalah katup pengarah solenoid pelindung ledakan yang digunakan untuk mengontrol arah mulai, berhenti, dan aliran cairan oli.
Katup pengatur arah terdiri dari rumah (1), satu atau dua solenoid (2), spool pengatur (3), dan satu atau dua pegas balik (4).
Dalam kondisi tidak diberi energi, kumparan kontrol (3) dipertahankan pada posisi netral atau awal dengan menggunakan pegas balik (4) (kecuali untuk kumparan pulsa). Spool kontrol (3) digerakkan melalui solenoid pin basah (2).
Untuk menjamin pengoperasian yang memuaskan, perhatian harus diberikan untuk memastikan bahwa ruang tekanan solenoid terisi dengan oli.
Kumparan kendali(3) dipindahkan ke posisi yang diharapkan oleh solenoid(2) dan batang dorong(5), dan ini memberikan aliran bebas dari P ke A dan B ke T atau P ke B dan A ke T.
Ketika solenoid pelindung ledakan (2) dimatikan, elemen katup kontrol (3) didorong ke posisi awal oleh pegas penyetel (4).
Ketik 4WE6...61B/O.. (terbatas pada fungsi A, C dan D).
Tipe ini berisi 2 posisi switching dan 2 katup kontrol arah tanpa mekanisme penempatan solenoid pelindung ledakan.
Tipe 4WE6...61B/0F... katup pulsa (terbatas pada fungsi A, C dan D).
Ini berisi 2 posisi switching, 2 solenoid pelindung ledakan dan 1 katup kontrol arah dengan mekanisme lokasi. 2 posisi sakelar dipasang secara terpisah, sehingga tidak perlu menyetrum solenoid pelindung ledakan secara terus menerus.
Throttle kartrid
Throttle kartrid diperlukan karena aliran sebenarnya mungkin lebih besar daripada batas kinerja katup selama proses peralihan. Throttle kartrid ini dimasukkan ke dalam saluran P katup kontrol arah.
Struktur Katup Solenoid Tahan Ledakan seri WE6
