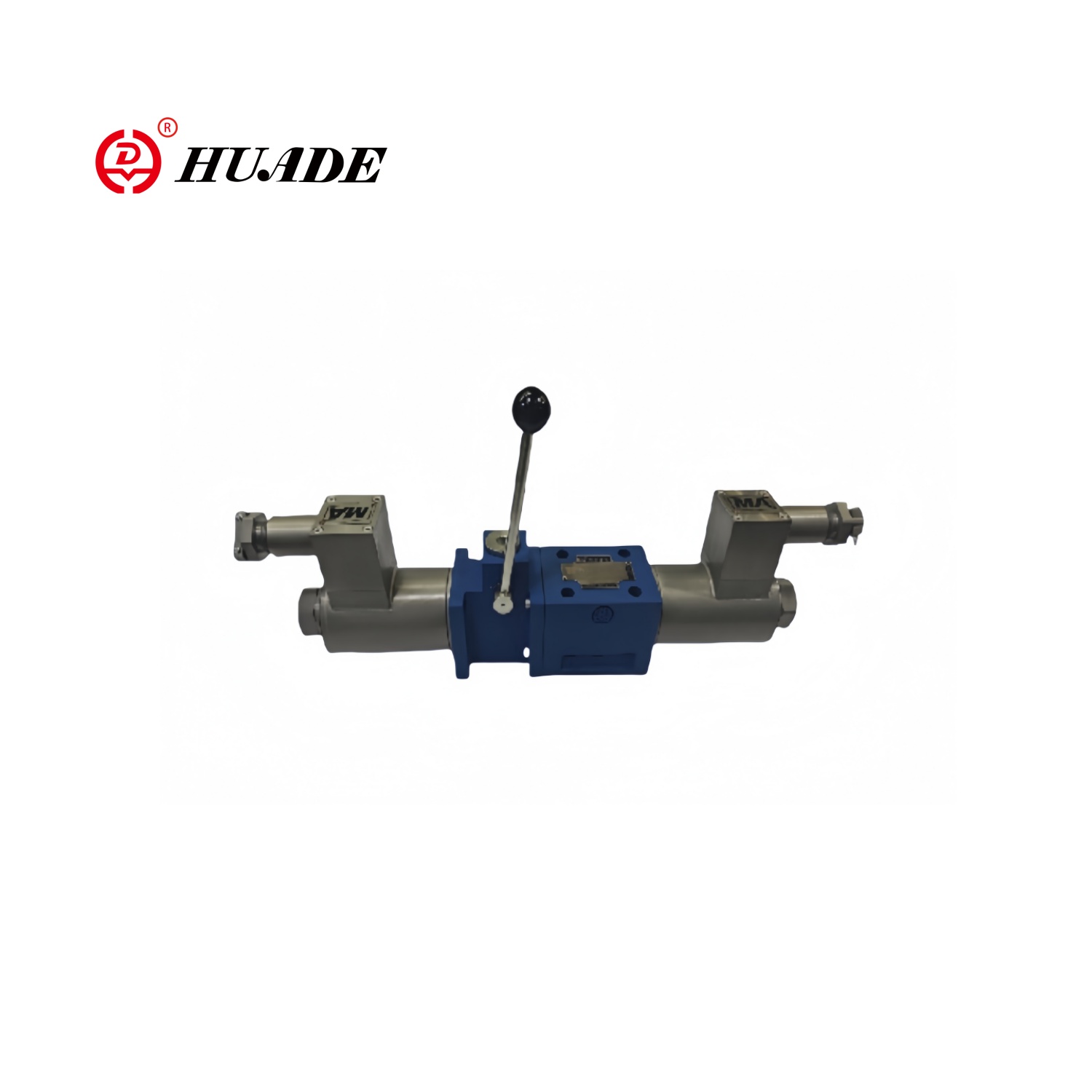

Katup solenoid tahan ledakan dengan pegangan darurat 4WEM10 adalah katup industri yang dirancang khusus untuk lingkungan yang mudah terbakar dan ledakan. Tegangan umum katup solenoid 4WEM10 adalah 24VDC atau 220VAC, dan koil tahan ledakan harus cocok dengan catu daya di tempat. Ketika kontrol otomatis gagal, pegangan darurat dapat dengan cepat memotong atau membuka katup untuk mencegah kebocoran atau ledakan.
| Tekanan Kerja MPA | A, B, PO hingga 35 |
| T Port Pressure MPa | hingga 16 (ac) hingga 21 (dc) |
| lingkungan | Minyak hidrolik mineral atau oli tekanan gelombang ester fosfat |
| Rentang viskositas mm2/s | 2.5 hingga 500 |
| Kisaran suhu ℃ | -30 hingga +80 |
Fitur:
▶ Ukuran 6 hingga 10
▶ Tekanan kerja maksimum 350 bar
▶ Laju aliran kerja maksimum 120 L/mnt
▶ Pembukaan, penutupan dan arah aliran yang dikendalikan oleh solenoid dan manual
▶ Solenoid basah-pin dengan koil yang dapat dilepas
▶ Solenoid dapat berputar 90 °
▶ Pemasangan subplate
Aplikasi:
Solenoid Directional Valve dengan pegangan darurat 4WEM10 banyak digunakan dalam sistem pipa kilang dan pabrik kimia, stasiun distribusi gas, pipa impor dan ekspor tangki penyimpanan LNG, sistem ekstraksi gas tambang batubara, dan pipa ventilasi bawah tanah.
Katup Directional Tipe WEMM adalah katup spool terarah yang dioperasikan oleh solenoid dan pegangan operasi. Ini mengontrol arah pembukaan, penutupan dan aliran aliran cairan.
Katup solenoid tahan ledakan dengan pegangan 4WEM10 terutama terdiri dari tubuh katup (1), satu atau dua solenoid (2), spool katup (3), pegas reset (4) dan perangkat kontrol manual.
Operasi solenoid:
Ketika tidak ada kekuatan, spool katup (3) berada dalam posisi netral atau asli di bawah aksi pegas kembali. Ketika gaya solenoid (2) bekerja pada spool katup (3), ia didorong dari posisi istirahat ke posisi terminal. Dengan cara ini, oli tekanan dilakukan dari P ke A dan B ke T, atau dari P ke B dan dari A ke T. Setelah solenoid (2) didukung, pegas kembali (4) mengembalikan spool katup (3) ke posisi semula.
Operasi pegangan tambahan:
Ketika solenoid tidak berenergi, spool katup (3) dapat digerakkan dengan mengoperasikan pegangan tambahan. Putar pegangan tambahan (5) ke kanan, sehingga gaya operasi melewati poros berputar (6). Inti katup bola (7) dan lengan pemandu (8) bertindak pada spool katup (3), menyebabkannya bergerak ke kiri. Ketika pegangan tambahan (5). Saat kembali ke posisi nol, spool katup (3) kembali ke posisi asli di bawah aksi pegas kembali (9).
Struktur Katup solenoid tahan ledakan dengan pegangan 4WEM10
Simbol Katup solenoid tahan ledakan dengan pegangan 4WEM10
