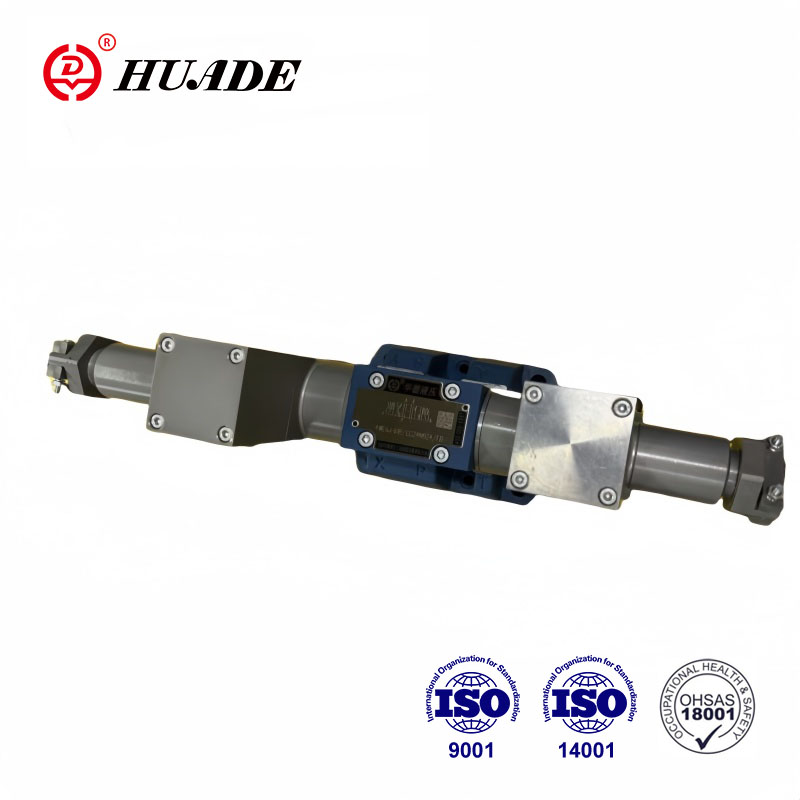

Katup hidrolik tahan ledakan Huade mengadopsi desain khusus dan teknologi manufaktur, menggunakan bahan berkualitas tinggi yang tahan korosi. Katup tahan ledakan seri WE10 banyak digunakan di tempat-tempat dengan bahaya ledakan seperti industri pertambangan, batu bara, dan kimia. Huade adalah merek nasional yang dapat diandalkan di Tiongkok. Pabrik ini memiliki teknologi produksi dan peralatan pengujian yang maju dan sangat memperhatikan kualitas produk.
| Data teknis | ||
| Memperbaiki posisi | Opsional | |
| Kisaran suhu lingkungan (℃) | -30 hingga +50 (segel NBR) | |
| -20 hingga +50 (segel FKM) | ||
| Berat | Solenoida tunggal (kg) | 5.9 |
| Solenoida ganda (kg) | 8.9 | |
| Tekanan operasi maks | Pelabuhan P, A, B (batang) | 350 |
| Pelabuhan T (batang) | 210 | |
| ketika tekanan operasi melebihi nilai izin, simbol spool A dan B harus membuat port T untuk pengurasan | ||
| Maks. laju aliran (L/mnt) | 120 | |
| Penampang aliran (beralih posisi netral) | Versi V (mm2) | 11(A/B →T);10.3(P →A/B) |
| Versi W (mm2) | 2.5(A/B→T) | |
| Versi Q (mm2) | 5.5(A/B →T) | |
| Cairan | Minyak mineral cocok untuk segel NBR dan FKM | |
| Ester fosfat untuk segel FKM | ||
| Kisaran suhu cairan (℃) | -30 hingga +80 (segel NBR) | |
| -20 hingga +80 (segel FKM) | ||
| Kisaran viskositas mm2/S | 2,8 hingga 500 | |
| Tingkat kontaminasi | Tingkat kontaminasi cairan maksimum yang diizinkan: Kelas 9. NAS 1638 atau 18/20/15, ISO4406 | |
| Data kelistrikan | ||
| Jenis tegangan | DC | |
| Tegangan yang tersedia (V) | 12, 24, 36, 110 | |
| Toleransi tegangan (tegangan nominal) % | -15 hingga +10 | |
| Konsumsi daya (W) | 35 | |
| Siklus tugas | Kontinu | |
| Peralihan waktu Sesuai dengan ISO 6403 | AKTIF (md) | 45 hingga 60 |
| MATI (md) | 20 hingga 30 | |
| Frekuensi peralihan (kali/jam) | Sampai 15.000 | |
| Kelas perlindungan menurut DIN 40050 | IP65 | |
| Maks. suhu kumparan (℃) | +150 | |
Fitur:
▶Katup geser arah operasi solenoid tahan ledakan tipe yang dioperasikan langsung digunakan sebagai standar
▶DIN24 340 Tipe pada permukaan pemasangan ISO 4401
▶ Solenoid pelindung ledakan DC tipe basah
▶ Solenoid pelindung ledakan yang dapat diputar 90°
▶Ruang kedap tekanan tidak perlu dibuka saat koil akan diganti
Aplikasi:
Katup tahan ledakan tipe WE adalah katup pengarah solenoid pelindung ledakan yang digunakan untuk mengontrol arah mulai, berhenti, dan aliran cairan oli.
Katup pengatur arah terdiri dari rumahan (1), satu atau dua solenoid (2), spool kendali (3), dan satu atau dua pegas balik (4). Dalam kondisi tidak diberi energi, spool kontrol (3) ditahan pada posisi netral atau awal dengan menggunakan pegas balik (4) (kecuali untuk spool pulsa). Spool kontrol (3) digerakkan melalui solenoid pin basah (2).
Untuk menjamin pengoperasian yang memuaskan, perhatian harus diberikan untuk memastikan bahwa ruang tekanan solenoid terisi dengan oli.
Kumparan kendali (3) dipindahkan ke posisi yang diharapkan oleh solenoid (2) dan batang dorong (5), dan
ini memberikan aliran bebas dari P ke A dan B ke T atau P ke B dan A ke T.
Ketika solenoid pelindung ledakan (2) dimatikan, elemen katup kontrol (3) terdorong
ke posisi awal dengan mengatur ulang pegas (4).
Struktur Katup Solenoid Tahan Ledakan WE10
Simbol
Alamat
