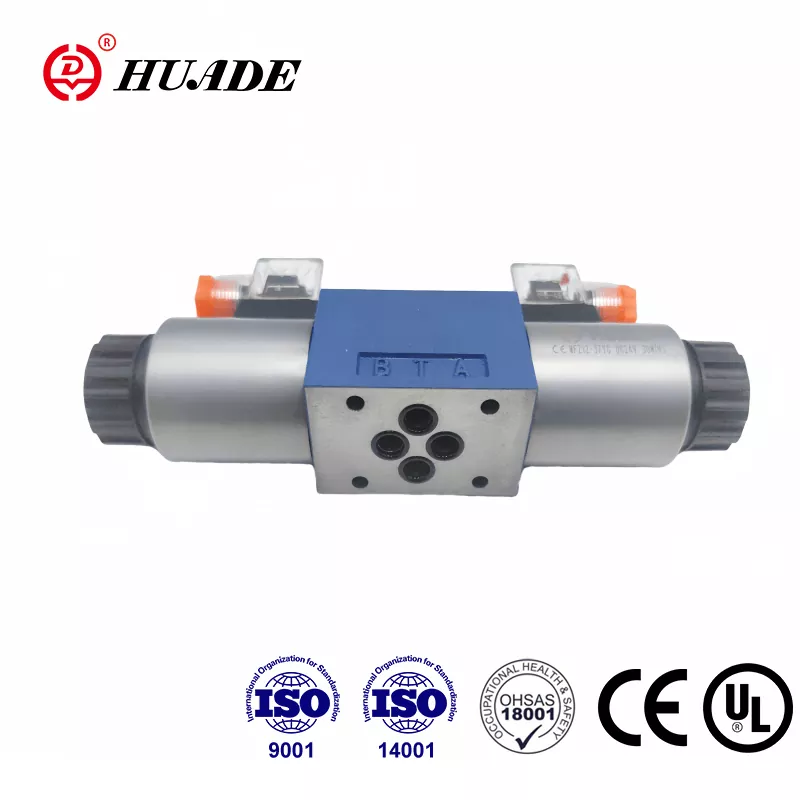

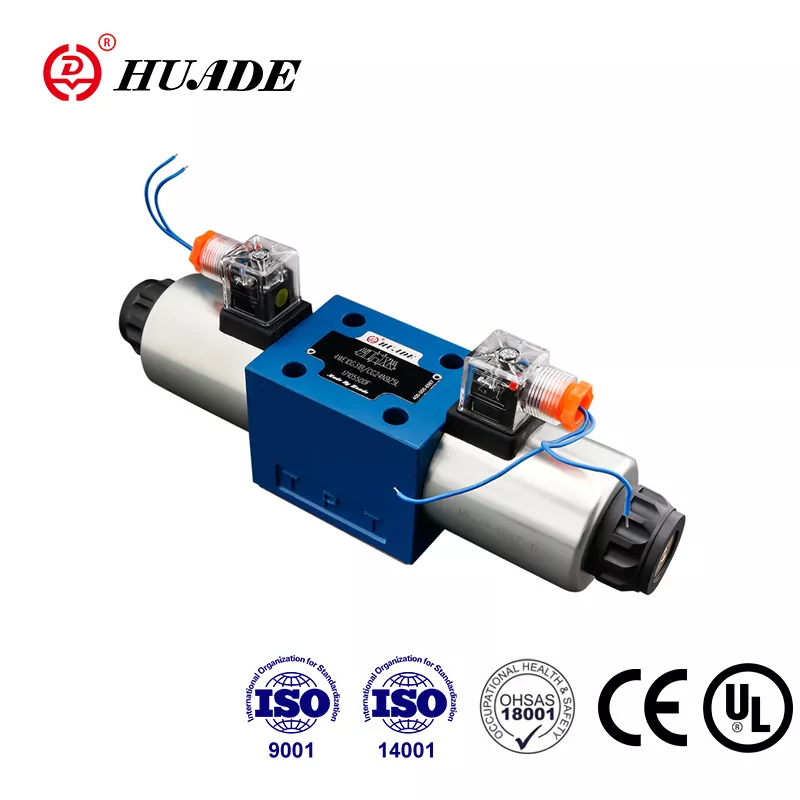

Beijing Huade Hydraulic didirikan pada tahun 1979, kini telah berkembang menjadi grup perusahaan milik negara besar yang mengkhususkan diri dalam desain, manufaktur, dan layanan katup dan peralatan hidrolik. Katup spool arah Huade® tipe 4WE 10 D adalah alternatif terjangkau untuk model yang sama yang ditawarkan oleh Rexroth. Seri katup pengarah solenoid telah lulus sertifikasi CE dan UL. Katup akan dikemas dalam karton standar dengan label anti pemalsuan. Pabrik telah lulus sertifikasi sistem manajemen mutu, manajemen lingkungan, dan manajemen kesehatan dan keselamatan kerja. Katup pengarah hidraulik Huade® banyak digunakan dalam sistem hidraulik roda kemudi kelautan, sistem derek slewing, dan sistem hidraulik baling-baling pitch yang dapat disesuaikan. Huade memiliki grup pelanggan besar di industri kelautan.
|
Tekanan operasi maks. |
Pelabuhan A.B.P (MPa) |
menjadi 31,5 |
|
Pelabuhan T (MPa) |
16 |
|
|
Aliran maks (L/mnt) |
120 |
|
|
Penampang melintang (beralih posisi 0): |
Dengan simbol Q kira-kira 6 % dari luas nominal |
|
|
Cairan bertekanan |
Minyak mineral (untuk segel NBR) atau ester fosfat (untuk segel FPM) |
|
|
Kisaran suhu fluida bertekanan （℃） |
-30～+80 |
|
|
Kisaran viskositas (mm2/s) |
2,8~500 |
|
|
Berat (kg) |
Katup dengan 1 solenoid |
5.1(DC),4.3(AC) |
|
Katup dengan 2 solenoida |
6.7(DC),5.1(AC) |
|
Fitur:
▶ Katup spool arah yang dioperasikan solenoid langsung sebagai versi standar
▶ Solenoida DC atau AC pin basah dengan kumparan yang dapat dilepas
▶ Garis besar yang sempurna
▶ Kumparan dapat diganti tanpa membuka ruang kedap tekanan
▶ Pilihan sambungan listrik pusat atau individual
▶ Penyerahan serah terima opsional
▶ Umur panjang
▶ Pola porting ke Din 24 340 form A, ISO 4401 dan CETOP - RP 121H
Aplikasi:
4WE 10 D adalah katup spool arah yang dioperasikan solenoid. Ia mengontrol awal, berhenti dan arah fluida.
Katup pengarah pada dasarnya terdiri dari rumah (1), satu atau dua solenoid (2), spool kontrol (3), dan satu atau dua pegas balik (4). Saat diam, kumparan kendali (3) ditahan pada posisi tengah atau awalnya dengan menggunakan pegas balik (4) (kecuali dalam kasus kumparan impuls). Spool kontrol (3) dioperasikan dengan solenoid pin basah (2). Gaya solenoid (2) bekerja pada spool kontrol (3) dan memindahkannya dari posisi diam ke posisi akhir yang diinginkan. Hal ini memungkinkan aliran bebas dari P ke A dan B ke T atau P ke B dan A ke T.
Pada saat solenoid (2) dihilangkan energinya, spool kontrol (3) dikembalikan ke posisi awalnya melalui pegas balik (4).
Hand over-ride (5) opsional memungkinkan spool kontrol (3) digerakkan tanpa solenoid diberi energi.
Diagram struktur seri WE 10 30B
1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.
2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara
3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.
4. Sekrup pengencang katup harus dipilih dan digunakan sesuai dengan parameter yang tercantum dalam buku contoh
5. Kekasaran permukaan yang dihubungkan dengan katup harus 0,8.
6. Permukaan akhir potongan kawin harus 0,01/100mm.
