Saat Anda memerlukan kontrol aliran yang presisi dalam sistem hidrolik kompak, Check Valve Sandwich Plate Z2S 10 menawarkan solusi yang andal. Katup periksa yang dioperasikan pilot dari Bosch Rexroth ini memberikan pemblokiran bebas kebocoran dalam desain pelat sandwich yang menghemat ruang. Z2S 10 melayani aplikasi hidraulik berukuran kecil hingga sedang yang mengutamakan menjaga posisi dan mencegah aliran balik.
Z2S 10 menggunakan prinsip desain dasar yang sama dengan model yang lebih besar dalam seri Z2S, namun penandaan ukurannya yang 10 berarti cocok dengan pola pemasangan CETOP 05, bukan antarmuka CETOP 07 yang lebih besar. Jejak yang lebih kecil ini menjadikan Check Valve Sandwich Plate Z2S 10 ideal untuk peralatan bergerak, mesin industri kompak, dan aplikasi yang membutuhkan ruang yang mahal.
Fitur Desain Inti
Check Valve Sandwich Plate Z2S 10 beroperasi melalui mekanisme poppet pegas yang dikombinasikan dengan kontrol pilot. Fluida hidrolik mengalir bebas dari port A1 ke A2 atau B1 ke B2 ketika tekanan didorong ke arah depan. Elemen katup terangkat dari dudukannya, sehingga oli dapat lewat dengan hambatan minimal. Ketika aliran mencoba untuk membalikkan, pegas dan tekanan balik memaksa si kecil menempel kuat pada dudukannya, menciptakan segel logam-ke-logam yang mencegah kebocoran.
Yang membedakan Z2S 10 dengan katup periksa sederhana adalah kemampuan operasi pilotnya. Menerapkan tekanan ke port pilot X atau Y secara hidrolik akan membuka katup berlawanan dengan arah pemblokiran. Fitur ini memungkinkan penurunan beban secara terkendali atau aliran balik yang disengaja ketika desain sistem Anda memerlukannya. Tanpa tekanan pilot, Pelat Sandwich Katup Periksa Z2S 10 mempertahankan fungsi pemblokirannya tanpa batas waktu tanpa ada penyimpangan atau kebocoran.
Konfigurasi pelat sandwich Z2S 10 berukuran panjang sekitar 162mm dan tinggi 57mm. Katup menambah sekitar 25mm pada ketebalan tumpukan Anda saat dipasang di antara komponen hidrolik lainnya. Empat baut M8 mengamankan titik pemasangan utama, sementara dua baut M5 menangani sambungan tambahan. Berat totalnya sekitar 2,8 hingga 3,2 kilogram tergantung pada varian dan pilihan spesifik.
Bosch Rexroth memproduksi badan katup Z2S 10 dari besi cor atau baja bermutu tinggi dengan perawatan permukaan tahan korosi. Versi standar menggunakan segel NBR yang cocok untuk oli hidrolik berbasis mineral. Bila aplikasi Anda memerlukan cairan ester fosfat atau hidraulik sintetik lainnya, Anda dapat menentukan segel FKM dengan menambahkan tanda "V" ke nomor komponen Anda.
Spesifikasi Teknis
Pelat Sandwich Katup Periksa Z2S 10 menangani tekanan kerja maksimum hingga 315 bar, identik dengan Z2S 16 yang lebih besar. Peringkat 31,5 megapascal ini berarti Z2S 10 bekerja dengan andal bahkan di sirkuit hidrolik bertekanan tinggi. Kapasitas aliran maksimum mencapai 80 liter per menit dalam arah aliran bebas, yang cocok untuk sebagian besar aktuator kecil hingga menengah dan motor hidrolik.
Opsi tekanan retak untuk Z2S 10 mencakup pengaturan 3, 5, 7,5, dan 10 bar. Tekanan retak ini menentukan berapa banyak tekanan balik yang terbentuk sebelum katup terpasang sepenuhnya. Tekanan retak yang lebih rendah memberikan kontrol yang lebih ketat dengan akumulasi tekanan yang lebih sedikit, sementara pengaturan yang lebih tinggi mentoleransi lebih banyak tekanan balik sebelum pemblokiran. Pilihan Anda bergantung pada apakah aplikasi Anda memerlukan penghentian segera atau dapat mengakomodasi peningkatan tekanan selama penutupan.
Kisaran suhu pengoperasian berkisar -30°C hingga +80°C dengan segel NBR standar. Varian segel FKM beroperasi dari -20°C hingga +80°C. Batas suhu ini mencakup sebagian besar lingkungan pengoperasian peralatan industri dan bergerak. Cairan hidrolik Anda harus menjaga viskositas antara 2,8 dan 500 milimeter persegi per detik untuk pengoperasian Z2S 10 yang benar.
Kebersihan cairan berpengaruh signifikan terhadap kehandalan Check Valve Sandwich Plate Z2S 10. Bosch Rexroth menetapkan NAS 1638 Kelas 9 atau ISO 4406 20/18/15 sebagai standar kebersihan minimum. Oli yang terkontaminasi membawa partikel yang dapat menempel pada permukaan perapat, menyebabkan kebocoran atau mencegah penutupan katup dengan benar. Memasang filtrasi yang memadai di bagian hulu Z2S 10 melindungi investasi Anda dan memastikan kinerja yang konsisten.
Rasio area pilot dalam desain Z2S 10 mengikuti proporsi serupa dengan katup seri Z2S lainnya. Perbandingan antara area pilot dan area pemblokiran menciptakan keuntungan mekanis sehingga tekanan pilot yang relatif rendah dapat membuka katup terhadap tekanan sistem yang tinggi. Desain ini berarti Anda tidak memerlukan perlengkapan pilot bertekanan tinggi terpisah untuk mengoperasikan Z2S 10 secara efektif.
Aplikasi Umum
Peralatan hidraulik bergerak sering kali menggunakan Pelat Sandwich Katup Periksa Z2S 10. Ekskavator kompak, skid steer loader, dan mesin pertanian memanfaatkan ukuran katup yang kecil dan fungsi pemblokiran yang andal. Saat bucket pemuat menahan material di atas, Z2S 10 mencegah silinder melayang meskipun selang hidraulik rusak atau operator secara tidak sengaja menggerakkan tuas kontrol ke posisi netral.
Peralatan press industri menggunakan Z2S 10 untuk mempertahankan posisi ram selama operasi pembentukan. Mesin pengepres logam, pengepres rem, dan mesin cetak kompresi memerlukan silinder yang dapat menahan posisi tepat saat gaya pembentukan diterapkan. Karakteristik tanpa kebocoran pada Pelat Sandwich Katup Periksa Z2S 10 memastikan keakuratan dimensi pada bagian akhir dengan menghilangkan pergerakan silinder selama siklus pengepresan.
Mesin pengerjaan kayu menggunakan Z2S 10 untuk sirkuit penjepit dan penahan. Router CNC, pita tepi, dan gergaji panel menggunakan klem hidrolik untuk mengamankan benda kerja selama operasi pemotongan. Format pelat sandwich memungkinkan pembuat mesin membuat manifold katup kompak yang mengintegrasikan beberapa sirkuit penjepit dalam ruang terbatas di bawah meja kerja.
Meja angkat dan lift gunting mengandalkan Z2S 10 untuk keamanan menahan beban. Ketika platform angkat menopang pekerja atau material pada posisi tinggi, Pelat Sandwich Katup Periksa Z2S 10 memberikan keselamatan berlebih dengan memblokir port silinder secara terpisah dari katup arah utama. Bahkan jika katup kontrol rusak atau saluran hidrolik pecah, Z2S 10 mencegah penurunan yang tidak terkendali.
Mesin cetak injeksi plastik dalam kisaran tonase yang lebih kecil menggunakan Z2S 10 untuk sirkuit penjepit cetakan. Katup mempertahankan gaya penjepit yang tepat sepanjang siklus injeksi dan pendinginan. Pemasangan pelat sandwich menyederhanakan desain manifold karena para insinyur dapat menumpuk beberapa fungsi katup secara vertikal daripada mengaturnya dalam pola horizontal yang lebih besar.
Pembelian dan Penetapan Harga
Pelat Sandwich Katup Periksa Bosch Rexroth Asli Z2S 10 unit biasanya berharga antara 180 dan 280 dolar AS melalui distributor resmi. Saluran resmi Rexroth menyediakan dokumentasi teknis lengkap, cakupan garansi, dan akses ke dukungan teknik aplikasi. Waktu pengiriman biasanya memakan waktu satu hingga dua minggu untuk konfigurasi standar yang disimpan dalam stok distributor.
Pemasok hidrolik khusus seperti Airline Hydraulics dan [BuyRexroth.com](http://buyrexroth.com/) memelihara inventaris khusus untuk pasar Amerika Utara. Distributor ini sering kali mengirimkan dalam waktu tiga hingga tujuh hari dan dapat memberikan penawaran paket saat Anda memesan beberapa katup atau sistem hidrolik lengkap. Harganya umumnya berkisar antara 170 hingga 260 dolar tergantung pada kuantitas dan konfigurasi.
Pembeli di Eropa dapat mengakses Z2S 10 melalui pusat layanan lokal Bosch Rexroth dan distributor resmi di Jerman, Prancis, Italia, dan pasar lainnya. Penetapan harga di pasar Eropa berkisar antara 160 hingga 250 euro, dengan waktu tunggu yang sama dengan sumber di Amerika Utara.

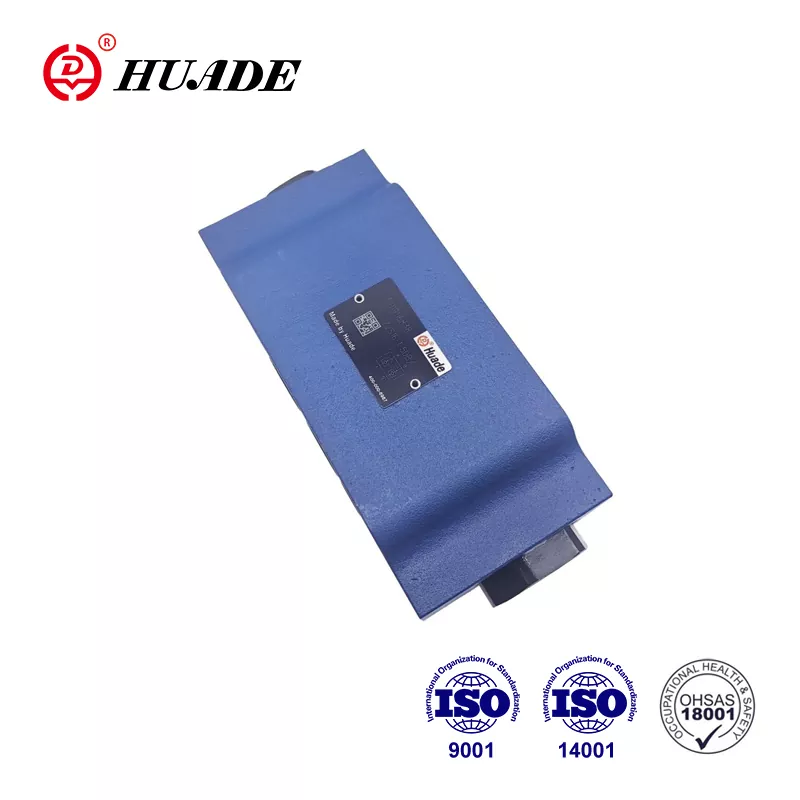

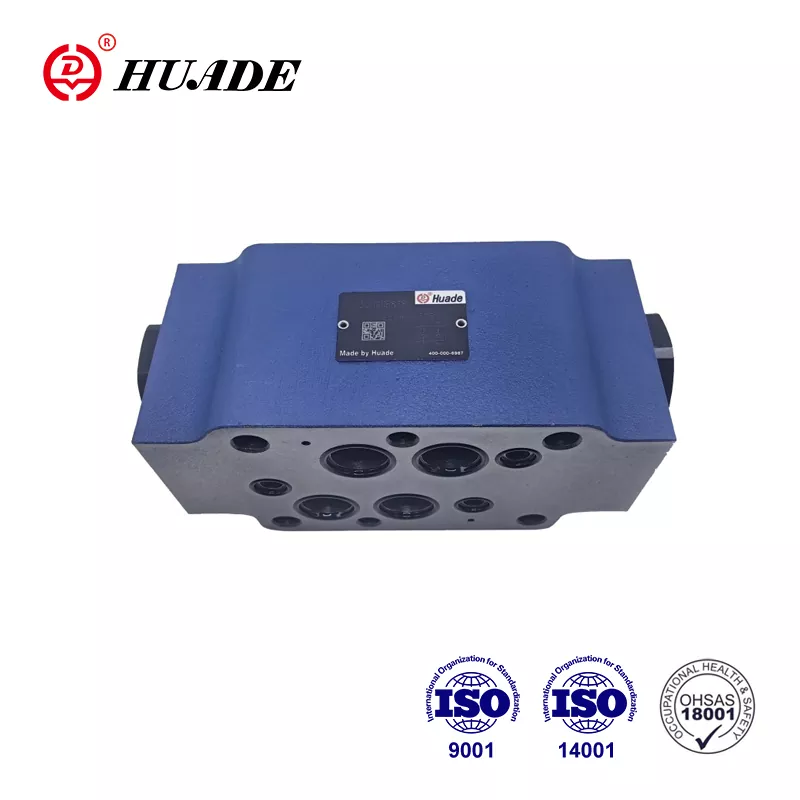

Pabrikan alternatif memproduksi versi yang kompatibel dari Pelat Sandwich Katup Periksa Z2S 10. Pabrikan Cina Huade Hydraulic membuat seri HD Z2S 10 yang mempertahankan pola pemasangan CETOP 05 yang sama dan spesifikasi serupa. Alternatif ini biasanya berharga 25 hingga 35 persen lebih murah dibandingkan produk Rexroth asli, dengan harga sekitar 120 hingga 200 dolar. Dampaknya adalah berkurangnya dokumentasi teknis dan dukungan garansi yang kurang komprehensif.
Saat memesan Z2S 10, verifikasi nomor komponen lengkap termasuk penunjukan seri, kode tekanan retak, dan spesifikasi bahan segel. Nomor komponen lengkap mungkin terlihat seperti Z2S10-1-5X untuk katup tekanan retak 3 bar dengan segel NBR pada seri 5X saat ini. Menambahkan "/V" menentukan segel FKM, sedangkan konfigurasi pemblokiran (A, B, atau AB) muncul lebih awal pada urutan nomor bagian.
Pedoman Instalasi
Pemasangan Check Valve Sandwich Plate Z2S 10 memerlukan perhatian yang cermat pada persiapan permukaan pemasangan. Permukaan kawin harus mencapai kekasaran maksimum Ra 0,8 dan menjaga kerataan dalam 0,01 mm per 100 mm panjang permukaan. Spesifikasi ini bukanlah rekomendasi opsional. Permukaan pemasangan yang kasar atau melengkung akan menyebabkan kebocoran cincin-O yang mengganggu seluruh tujuan penggunaan katup periksa tanpa kebocoran.
Z2S 10 menggunakan ukuran cincin-O tertentu yang berbeda dari model Z2S yang lebih besar. Port utama A, B, P, dan T memerlukan cincin-O berukuran diameter luar 16 mm dengan penampang 2 mm. Port percontohan X dan Y menggunakan cincin-O yang lebih kecil berukuran 8mm kali 1,5mm. Sebelum pemasangan, pastikan Anda memiliki kit O-ring yang benar karena penggunaan ukuran yang salah menjamin kebocoran dan potensi masalah kontaminasi.
Spesifikasi torsi sangat penting dalam pemasangan pelat sandwich. Kencangkan keempat baut pemasangan M8 hingga 41 Newton-meter dengan pola silang diagonal. Kedua baut bantu M5 membutuhkan torsi 8,8 Newton meter. Torsi yang terlalu rendah menyebabkan kebocoran dan potensi perpindahan katup, sedangkan torsi yang berlebihan dapat membengkokkan badan katup aluminium atau besi tuang. Selalu gunakan kunci torsi yang telah dikalibrasi, bukan kunci pas impact atau memperkirakan berdasarkan perasaan.
Posisikan Pelat Sandwich Katup Periksa Z2S 10 sehingga penempatan pin dowel sejajar tepat dengan lubang pada manifold pemasangan atau pelat bawah Anda. Pin dowel ini mencegah gerakan lateral yang dapat menggeser cincin-O selama siklus tekanan. Bersihkan semua permukaan pemasangan secara menyeluruh sebelum perakitan untuk menghilangkan serpihan logam, kotoran, atau bahan segel lama yang dapat mengganggu penyegelan.
Setelah mengencangkan semua baut, isi sistem hidrolik Anda dengan cairan bersih dan putar aktuator beberapa kali sebelum menerapkan beban kerja penuh. Prosedur pembobolan ini membersihkan udara yang terperangkap dan memverifikasi bahwa Z2S 10 beroperasi dengan benar. Pantau kebocoran eksternal di sekitar segel O-ring selama pengoperasian awal. Kebocoran kecil yang muncul selama pemberian tekanan pertama sering kali menunjukkan torsi baut yang tidak tepat atau kontaminasi permukaan.
Pertimbangan Integrasi Sistem
Pelat Sandwich Katup Periksa Z2S 10 biasanya dipasang di antara katup kontrol arah dan aktuator hidrolik yang dikontrolnya. Penempatan ini memungkinkan Z2S 10 memblokir port aktuator ketika katup pengarah bergerak ke posisi netral. Port pilot terhubung ke port kerja katup pengarah sehingga setiap aliran yang disengaja melalui katup pengarah juga membuka Z2S 10 ke arah yang sesuai.
Saat mengintegrasikan Z2S 10 ke dalam aplikasi silinder vertikal seperti meja angkat atau ram tekan, perhatikan pipa port pilot. Tekanan pilot harus mengatasi pegas tekanan retak dan tekanan sistem apa pun yang mencoba memaksa katup menutup. Tekanan pilot yang tidak memadai akan mencegah katup terbuka, sehingga aktuator Anda terkunci pada posisinya bahkan ketika Anda memerintahkan gerakan.
Sambungan port tangki memerlukan perhatian khusus pada Z2S 10. Port pilot Y biasanya terhubung ke tangki baik secara langsung atau melalui port tangki katup pengarah. Sambungan ini harus mencapai tekanan atmosfer yang sebenarnya agar katup dapat menutup dengan baik. Tekanan balik apa pun di saluran tangki dapat mencegah penutupan katup sepenuhnya, yang mengakibatkan penyimpangan aktuator yang tidak diinginkan.
Pertimbangkan penurunan tekanan melalui Pelat Sandwich Katup Periksa Z2S 10 saat mengukur sistem hidrolik Anda. Z2S 10 yang berfungsi dengan baik menunjukkan kehilangan tekanan kurang dari 3 bar pada aliran terukur maksimum dalam arah aliran bebas. Penurunan tekanan ini mengurangi gaya yang tersedia pada aktuator Anda dan menghasilkan panas dalam oli hidrolik Anda. Melebihkan ukuran Z2S 10 untuk kebutuhan aliran Anda meminimalkan penurunan tekanan dan meningkatkan efisiensi sistem.
Beberapa katup Z2S 10 dapat ditumpuk bersama dalam konfigurasi pelat sandwich untuk mengontrol beberapa aktuator dari manifold kompak. Pendekatan modular ini menyederhanakan pemipaan dan mengurangi jumlah lokasi pemasangan katup terpisah yang diperlukan. Namun, setiap lapisan katup tambahan menambah tinggi tumpukan dan meningkatkan jumlah segel cincin-O yang memerlukan pemasangan yang benar.
Persyaratan Pemeliharaan
Check Valve Sandwich Plate Z2S 10 memerlukan perawatan yang relatif minimal ketika beroperasi sesuai spesifikasi desain. Jadwalkan inspeksi setiap enam hingga dua belas bulan tergantung pada siklus tugas dan lingkungan pengoperasian Anda. Selama inspeksi, periksa apakah ada rembesan oli eksternal di sekitar segel O-ring dan verifikasi bahwa aktuator menahan posisinya dengan benar saat katup pengarah berada di tengah.
Uji pengoperasian pilot dengan memerintahkan gerakan aktuator lambat dan memastikan gerakan halus dan konsisten. Gerakan yang tersentak-sentak atau ragu-ragu mungkin menunjukkan Z2S 10 tidak terbuka sepenuhnya karena kontaminasi atau tekanan pilot yang tidak mencukupi. Ukur tekanan pilot pada port X dan Y dalam kondisi pengoperasian untuk memverifikasi bahwa tekanan tersebut melebihi spesifikasi tekanan retak ditambah gesekan apa pun di sirkuit pilot.
Ganti segel O-ring setiap dua hingga lima tahun sebagai pemeliharaan preventif terlepas dari apakah Anda melihat kebocoran. Bahan segel NBR dan FKM secara bertahap mengeras akibat siklus termal dan paparan bahan kimia seiring waktu. Segel yang mengeras kehilangan kemampuannya untuk menyesuaikan diri dengan ketidakteraturan permukaan kecil, yang pada akhirnya menyebabkan kebocoran. Saat mengganti seal, periksa poppet katup dan permukaan dudukan dari adanya goresan, erosi, atau kontaminasi yang tertanam.
Pantau penurunan tekanan pada Pelat Sandwich Katup Periksa Z2S 10 selama pengoperasian rutin. Meningkatnya penurunan tekanan dari waktu ke waktu menunjukkan penumpukan kontaminasi di saluran internal atau penyumbatan sebagian elemen si kecil. Jangan abaikan penurunan tekanan yang meningkat secara bertahap karena ini menandakan berkembangnya masalah yang pada akhirnya akan menyebabkan kegagalan katup total.
Jika Z2S 10 gagal melepaskan ketika tekanan pilot diterapkan, pertama-tama verifikasi tekanan pilot yang memadai pada saluran masuk katup. Jalur pilot yang diblokir atau dibatasi sering kali menyebabkan kegagalan pelepasan. Periksa apakah sambungan tangki benar-benar mencapai tekanan atmosfer tanpa batasan. Jika sirkuit ini diperiksa dengan benar tetapi katup masih tidak mau lepas, kemungkinan besar kontaminasi internal telah mengganggu mekanisme si kecil.
Kegagalan katup total yang menyebabkan kebocoran bagian belakang berarti si kecil atau dudukannya mengalami kerusakan. Partikel logam dari tempat lain di sistem Anda dapat menempel di permukaan perapat, sehingga mencegah penutupan rapat. Pada titik ini, ganti seluruh katup Z2S 10 daripada melakukan perbaikan lapangan. Pemesinan presisi yang diperlukan untuk permukaan penyegelan yang tepat membuat perbaikan di lapangan menjadi tidak praktis.
Membandingkan Alternatif Ukuran 10
Parker Hannifin memproduksi katup periksa yang dioperasikan pilot dalam rentang ukuran yang serupa dengan Z2S 10. Katup sandwich CETOP 05 Parker menawarkan spesifikasi serupa dengan desain internal yang sedikit berbeda. Harganya biasanya sesuai dengan level Bosch Rexroth, jadi pilihan Anda lebih bergantung pada komponen sistem yang ada dan hubungan distributor daripada pertimbangan biaya.
HYDAC memproduksi katup periksa pelat sandwich yang dipasang pada pola ISO 4401-05 yang cocok dengan jejak Z2S 10. HYDAC menekankan ketahanan terhadap korosi dan menawarkan varian dengan fitur pra-pembukaan yang mengurangi guncangan hidrolik selama transisi katup. Harganya berkisar 10 hingga 15 persen lebih tinggi dibandingkan Check Valve Sandwich Plate Z2S 10, namun aplikasi yang sensitif terhadap lonjakan tekanan mungkin membenarkan harga yang lebih mahal.
Huade HD Z2S 10 mewakili opsi penggantian langsung yang diproduksi di Tiongkok. Huade mempertahankan dimensi pemasangan, pola pelabuhan, dan peringkat tekanan yang identik sambil menjual dengan harga yang jauh lebih rendah. Banyak pengguna yang berhasil menerapkan katup Huade dalam aplikasi yang sensitif terhadap biaya di mana waktu henti (downtime) membawa konsekuensi yang dapat dikelola. Namun, sistem keselamatan penting mendapat manfaat dari rekam jejak kualitas Bosch Rexroth yang mapan dan dukungan teknis yang komprehensif.
Eaton Vickers memproduksi katup periksa pilot yang dioptimalkan untuk laju aliran lebih tinggi. Jika aplikasi Anda melampaui batas 80 liter per menit pada Z2S 10, pertimbangkan alternatif Vickers yang mungkin menawarkan karakteristik aliran lebih baik. Pola pemasangannya menggunakan dimensi yang serupa tetapi tidak identik, jadi verifikasi kompatibilitasnya sebelum memesan.
Sun Hydraulics memproduksi katup periksa yang dioperasikan pilot bergaya kartrid yang menawarkan alternatif terhadap desain pelat sandwich. Meskipun bukan pengganti langsung Z2S 10, kartrid Sun dapat mencapai fungsi serupa dengan desain manifold berbeda. Opsi ini masuk akal terutama untuk desain sistem baru dibandingkan aplikasi retrofit.
Variasi Seri dan Nomor Bagian
Bosch Rexroth memproduksi Check Valve Sandwich Plate Z2S 10 dalam beberapa seri peruntukan. Seri 5X mewakili produksi saat ini dengan segel NBR untuk aplikasi oli mineral. Seri sebelumnya seperti 50 dan 60 masih muncul di sistem lama, namun instalasi baru harus menentukan komponen 5X untuk ketersediaan suku cadang terbaik di masa mendatang.
Menambahkan "V" ke nomor bagian menentukan segel FKM, bukan NBR standar. Misalnya, Z2S10-1-5X menggunakan segel minyak mineral sedangkan Z2S10-1-5X/V menggunakan segel FKM yang diberi peringkat untuk ester fosfat atau cairan sintetis. Perbedaan ini penting dalam aplikasi seperti hidrolika tahan api atau sistem yang menggunakan oli ramah lingkungan yang dapat terurai secara hayati.
Konfigurasi pemblokiran muncul di nomor bagian sebagai kode huruf. "A" menunjukkan pemblokiran hanya pada port A, "B" hanya memblokir port B, dan "AB" memblokir kedua port. Sebagian besar aplikasi menggunakan konfigurasi AB karena memberikan fleksibilitas maksimum untuk berbagai desain sirkuit. Pemblokiran port tunggal melayani tujuan khusus di mana Anda hanya perlu menahan satu sisi aktuator.
Tekanan retak muncul sebagai kode numerik: "1" menunjukkan 3 bar, "2" menunjukkan 5 bar, "3" berarti 7,5 bar, dan "4" menunjukkan tekanan retak 10 bar. Tekanan retak yang lebih rendah memberikan kontrol yang lebih ketat tetapi memungkinkan lebih banyak tekanan balik sebelum duduk. Tekanan retak yang lebih tinggi menoleransi fluktuasi tekanan sistem dengan lebih baik tetapi memerlukan lebih banyak tekanan pilot untuk membuka.
Nomor komponen lengkap seperti R900409844 atau R900481624 mengidentifikasi konfigurasi Z2S 10 tertentu dalam sistem pemesanan Bosch Rexroth. Selalu gunakan nomor komponen lengkap ini saat memesan penggantian untuk memastikan Anda menerima spesifikasi katup yang tepat untuk aplikasi Anda. Deskripsi umum atau nomor komponen yang tidak lengkap dapat mengakibatkan penerimaan konfigurasi yang salah.
Memecahkan Masalah Umum
Ketika Check Valve Sandwich Plate Z2S 10 gagal menahan beban dan menyebabkan aktuator melayang, ada beberapa penyebab yang perlu diselidiki. Pertama, pastikan bahwa port pilot tidak menerima tekanan yang tidak diinginkan yang membuka katup. Saluran pilot yang terhubung silang atau katup pengarah yang bocor dapat memberikan tekanan yang cukup untuk membuka Z2S 10 bahkan ketika Anda memperkirakannya akan diblokir.
Periksa kontaminasi dalam cairan hidrolik dengan mengambil sampel oli dan menganalisisnya untuk mengetahui jumlah partikel. Bahkan partikel halus yang tidak terlihat dengan pemeriksaan mata telanjang dapat menghalangi penyegelan yang tepat. Jika tingkat kontaminasi melebihi spesifikasi ISO 4406 20/18/15, bersihkan atau ganti filter sistem dan pertimbangkan untuk menambahkan filtrasi yang lebih halus di bagian hulu Z2S 10.
Periksa pola kebocoran eksternal dengan cermat. Kebocoran di sekitar alur cincin-O menunjukkan segel rusak, torsi baut tidak tepat, atau permukaan pemasangan melengkung. Rembesan oli dari badan katup itu sendiri menunjukkan kerusakan internal yang memerlukan penggantian katup sepenuhnya. Jangan sekali-kali mencoba memperbaiki komponen internal di lapangan karena ketelitian yang diperlukan melebihi kemampuan bengkel pada umumnya.
Jika Z2S 10 tidak terlepas saat Anda menerapkan tekanan pilot, ukur tekanan aktual di port pilot X dan Y selama pengoperasian. Anda memerlukan tekanan yang melebihi spesifikasi tekanan retak ditambah gesekan apa pun di saluran pilot. Tekanan pilot yang tidak mencukupi adalah penyebab paling umum kegagalan pelepasan. Periksa saluran pilot yang tersumbat, saluran pilot yang berukuran terlalu kecil, atau tekanan yang tidak memadai dari katup pengarah Anda.
Suara bising yang tidak biasa dari Check Valve Sandwich Plate Z2S 10 selama pengoperasian biasanya menunjukkan adanya kavitasi atau masuknya udara. Pastikan sambungan tangki Anda menjaga tingkat oli yang tepat dan saluran hisap tidak mengeluarkan udara. Kerusakan kavitasi dapat dengan cepat merusak dudukan katup dan permukaan si kecil, sehingga memerlukan penggantian total.
Perkembangan Masa Depan
Desain sistem hidraulik terus bergerak menuju kemampuan pemantauan dan diagnostik yang lebih baik. Meskipun Pelat Sandwich Katup Periksa dasar Z2S 10 tetap merupakan komponen mekanis murni, sistem modern semakin mengintegrasikan sensor tekanan dan transduser posisi ke dalam manifold katup. Sensor ini memberikan umpan balik real-time tentang pengoperasian katup dan kesehatan sistem tanpa memerlukan modifikasi pada Z2S 10 itu sendiri.
Peralihan ke sistem elektro-hidraulik menciptakan aplikasi baru untuk katup periksa yang dioperasikan pilot. Aktuator elektrik menangani pemosisian yang presisi sementara sirkuit hidraulik menyediakan cadangan gaya tinggi, dan Z2S 10 mengamankan posisi hidraulik selama gangguan listrik. Hubungan yang saling melengkapi ini memperluas kasus penggunaan katup periksa kompak dalam sistem tenaga hibrida.
Peraturan lingkungan mendorong perubahan formulasi cairan hidrolik. Minyak yang dapat terbiodegradasi dan alternatif dengan toksisitas rendah mendapatkan pangsa pasar, khususnya pada peralatan bergerak dan lokasi yang sensitif terhadap lingkungan. Spesifikasi Z2S 10 di masa depan mungkin mencakup bahan segel yang secara khusus dioptimalkan untuk jenis cairan baru ini di luar opsi NBR dan FKM saat ini.
Miniaturisasi berlanjut dalam hidrolika bergerak seiring dengan upaya produsen peralatan untuk mengurangi bobot dan meningkatkan efisiensi. Z2S 10 sudah melayani aplikasi kompak dengan baik, namun varian yang lebih kecil mungkin muncul untuk sistem mikro-hidraulik dalam robotika dan peralatan manufaktur presisi.
Membuat Pilihan Anda
Memilih Check Valve Sandwich Plate Z2S 10 dimulai dengan menghitung kebutuhan aliran maksimum Anda. Jika aktuator Anda memerlukan lebih dari 80 liter per menit, model Z2S 16 atau Z2S 22 yang lebih besar lebih sesuai dengan aplikasi Anda. Untuk aliran di bawah 80 liter per menit, Z2S 10 memberikan kinerja optimal dalam kemasan ringkas.
Tentukan tekanan operasi maksimum Anda selanjutnya. Peringkat 315 bar dari Z2S 10 menangani sebagian besar aplikasi peralatan industri dan seluler. Jika sistem Anda beroperasi di bawah 150 bar, Anda berada dalam kemampuan katup. Sistem yang mendekati atau melebihi 250 bar memerlukan perhatian yang cermat terhadap semua komponen sistem termasuk filtrasi yang tepat dan pemeliharaan segel.
Pertimbangkan batasan ruang pemasangan Anda dengan hati-hati. Pelat sandwich Z2S 10 menambah tinggi tumpukan 25mm, dan keseluruhan selubung berukuran 162mm kali 57mm. Pastikan area pemasangan manifold atau katup Anda mengakomodasi dimensi ini dengan jarak yang cukup untuk sambungan hidrolik dan akses perawatan.
Kompatibilitas cairan menentukan pemilihan material segel. Seal NBR standar bekerja secara andal dengan oli hidraulik berbahan dasar minyak bumi yang merupakan sebagian besar aplikasi industri dan seluler. Cairan ester fosfat, hidraulik sintetik, atau oli yang dapat terbiodegradasi memerlukan segel FKM yang ditentukan dengan menambahkan tanda V ke nomor komponen Anda.
Pertimbangan anggaran memengaruhi apakah Anda memilih komponen Bosch Rexroth asli atau alternatif yang kompatibel. Penerapan keselamatan kritis di mana kegagalan katup dapat menyebabkan cedera atau kerusakan properti yang signifikan membenarkan harga yang mahal untuk peralatan asli. Aplikasi yang tidak terlalu menuntut mungkin menerima alternatif dengan biaya optimal dari produsen seperti Huade tanpa mengurangi keandalan yang dapat diterima.
Pelat Sandwich Katup Periksa Z2S 10 memberikan kinerja yang telah terbukti dalam aplikasi hidraulik kompak. Kombinasi pemblokiran yang andal, pelepasan yang dioperasikan pilot, dan format pelat sandwich yang menghemat ruang membuatnya cocok untuk peralatan bergerak, mesin industri, dan sistem manufaktur khusus. Memahami spesifikasi, persyaratan pemasangan, dan kebutuhan pemeliharaan membantu Anda memasang katup ini secara efektif di sirkuit hidrolik Anda.
