Saat Anda bekerja dengan sistem hidrolik atau saluran pipa air, memilih katup periksa yang tepat dapat membuat perbedaan antara kelancaran pengoperasian dan perbaikan yang mahal. Katup periksa galvanis Tipe S telah menjadi pilihan populer untuk banyak aplikasi industri, namun memahami apa yang membedakannya dari opsi lain tidak selalu mudah.

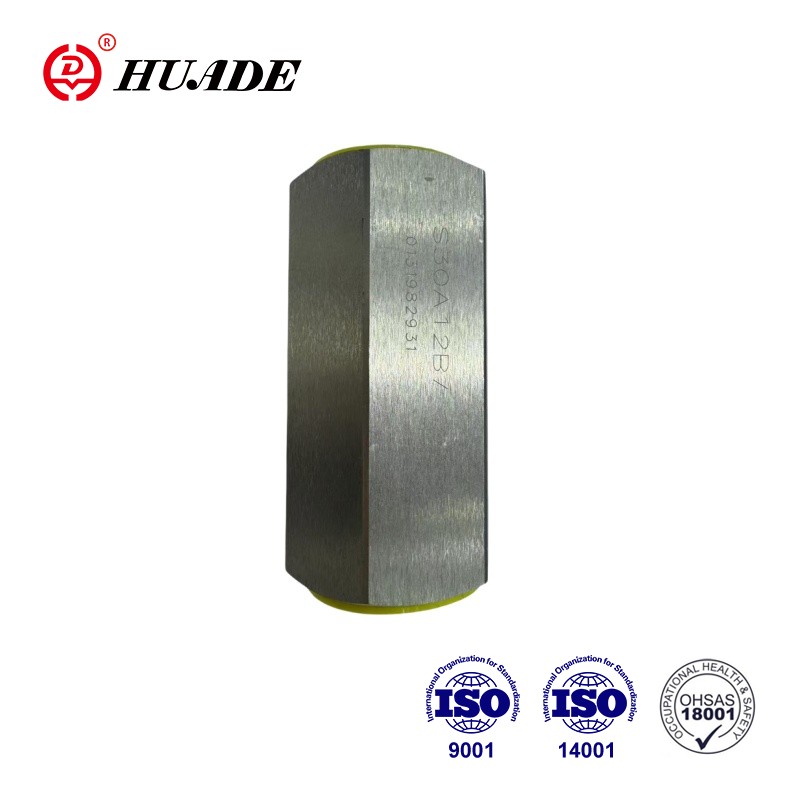

Apa itu Katup Periksa Galvanis Tipe S?
Katup periksa galvanis Tipe S adalah perangkat kontrol aliran satu arah yang mencegah cairan mengalir mundur dalam sistem perpipaan Anda. Bagian "galvanis" berarti badan katup memiliki lapisan seng pelindung yang diaplikasikan melalui galvanisasi hot-dip atau pelapisan listrik. Lapisan seng ini berfungsi sebagai pelindung terhadap karat dan korosi, itulah sebabnya Anda sering melihat katup ini pada instalasi luar ruangan dan sistem air.
Penunjukan "Tipe S" dapat memiliki arti yang berbeda tergantung pada apakah Anda sedang melihat peralatan hidrolik atau pipa standar. Dalam aplikasi hidrolik, Tipe S biasanya mengacu pada desain si kecil atau pendorong pegas yang dapat menangani tekanan hingga 450 bar (sekitar 6.500 psi). Untuk pekerjaan perpipaan, huruf S mungkin menunjukkan katup periksa ayun dengan sambungan las soket atau seri pabrikan tertentu. Perbedaan ini penting karena kedua desain bekerja dengan cara yang sangat berbeda.
Bagaimana Cara Kerja Mekanisme Tipe S?

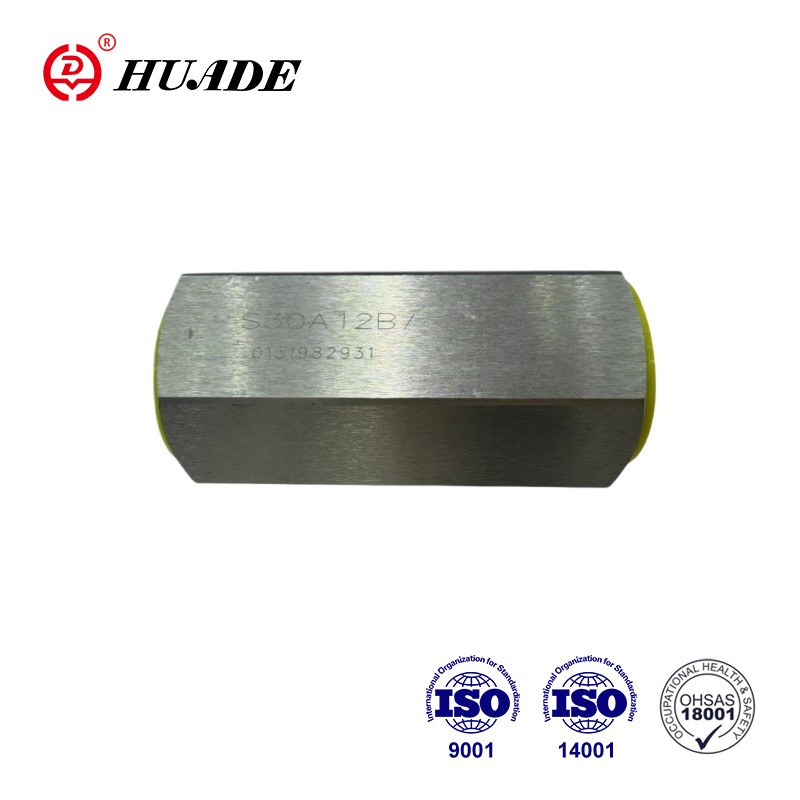

Versi hidrolik dari katup periksa galvanis Tipe S menggunakan pendorong pegas yang meluncur di sepanjang garis tengah. Ketika tekanan fluida menekan plunger dengan cukup kuat, maka pegas akan tertekan dan katup terbuka. Saat tekanan turun atau mencoba untuk mundur, pegas akan mengunci kembali pendorong ke tempatnya, menciptakan segel yang rapat. Hal ini terjadi dengan cepat, sehingga membantu mencegah water hammer (suara dentuman keras yang terkadang Anda dengar di pipa).
Sebaliknya, pipa Tipe S biasanya memiliki cakram atau penutup yang dapat diayunkan pada engsel. Gravitasi dan aliran maju mendorong cakram hingga terbuka, dan ketika aliran berhenti, cakram akan jatuh kembali ke tempatnya. Desain ini menangani ukuran pipa yang lebih besar dengan baik dan tidak mempermasalahkan partikel padat di dalam air, namun menutup lebih lambat dibandingkan jenis pendorong. Pilihan di antara keduanya memengaruhi kinerja katup periksa galvanis Tipe S Anda dalam kondisi dunia nyata.
Memahami Lapisan Galvanis
Proses galvanisasi melibatkan pencelupan bagian baja ke dalam seng cair pada suhu sekitar 840°F. Hal ini menciptakan banyak lapisan: lapisan paduan seng-besi bagian dalam yang terikat erat dengan baja, dan lapisan seng murni bagian luar yang tahan terhadap paparan lingkungan. Ketika lapisan luar ini terkorosi, sebenarnya ia melindungi baja di bawahnya melalui proses yang disebut perlindungan pengorbanan.
Galvanisasi hot-dip biasanya menghasilkan ketebalan lapisan 45 hingga 85 mikron, yang dapat bertahan lebih dari 50 tahun dalam kondisi atmosfer normal. Katup periksa galvanis Tipe S mendapat manfaat dari perlindungan jangka panjang ini, terutama bila dipasang di luar ruangan atau di gedung yang tidak berpemanas. Namun, lapisan seng memang memiliki batasan suhu. Paparan terus-menerus di atas 200°C (392°F) akan merusak lapisan, dan di atas 250°C, seng mulai terkelupas dari baja. Ini berarti katup periksa galvanis Tipe S Anda bekerja paling baik dalam sistem yang menangani cairan dingin hingga hangat, bukan uap atau oli hidrolik suhu tinggi.
Spesifikasi Tekanan dan Aliran
Katup periksa galvanis hidraulik Tipe S dapat menangani tekanan kerja dari 35 hingga 40 MPa tergantung pada ukuran port. Ukuran yang lebih kecil (6mm hingga 15mm) biasanya memiliki tarif 40 MPa, sedangkan ukuran yang lebih besar (20mm hingga 30mm) mungkin dibatasi hingga 35 MPa. Laju aliran maksimum berkisar antara 15 hingga 300 liter per menit, yang mencakup sebagian besar peralatan hidrolik bergerak dan mesin industri.
Tekanan retak (tekanan minimum yang diperlukan untuk membuka katup) adalah angka penting lainnya. Untuk sebagian besar desain Tipe S, ini berkisar antara 0 hingga 0,6 MPa. Tekanan retak yang lebih rendah berarti katup terbuka lebih mudah, sehingga mengurangi kehilangan energi di sistem Anda. Namun, pengaturan yang terlalu rendah dapat menyebabkan katup bergetar ketika aliran berfluktuasi. Katup periksa galvanis Tipe S Anda harus sesuai dengan tekanan pengoperasian minimum sistem Anda untuk menghindari masalah ini.
Hambatan aliran pada desain Tipe S lebih tinggi dibandingkan katup periksa ayun karena fluida harus mendorong pendorong lurus ke atas melawan tegangan pegas. Hal ini menciptakan penurunan tekanan serupa dengan apa yang Anda lihat di katup globe. Untuk aplikasi aliran tinggi di mana penurunan tekanan sangat penting, Anda mungkin ingin menghitung apakah Tipe S adalah pilihan yang tepat atau apakah pemeriksaan ayunan akan bekerja lebih baik.
Pertimbangan Suhu untuk Katup Galvanis
Kisaran suhu untuk katup periksa galvanis Tipe S biasanya berkisar dari -20°C hingga 80°C untuk cairan di dalamnya. Suhu lingkungan harus dijaga antara -20°C dan 50°C. Batasan ini berasal dari lapisan seng dan bahan segel yang digunakan di dalam katup.
Ketika suhu terus naik di atas 200°C, lapisan seng mulai rusak. Paparan singkat hingga 350°C mungkin tidak langsung menyebabkan kegagalan, namun siklus berulang pada suhu tinggi pasti akan memperpendek umur katup. Jika sistem Anda mengalirkan air panas di atas 180°F secara teratur, Anda mungkin harus mempertimbangkan opsi baja tahan karat daripada katup periksa galvanis Tipe S.
Suhu dingin umumnya tidak terlalu menimbulkan masalah bagi lapisan galvanis itu sendiri, namun Anda harus berhati-hati terhadap pembentukan es dalam sistem air. Badan katup dapat retak jika air di dalamnya membeku dan mengembang. Musim dingin yang tepat atau penggunaan campuran glikol membantu mencegah masalah ini dalam sistem musiman.
Dimana Katup Periksa Galvanis Tipe S Bekerja Paling Baik
Sistem proteksi kebakaran adalah aplikasi utama untuk katup periksa galvanis. Sertifikasi UL dan FM yang diperlukan untuk katup periksa pemadam kebakaran sering kali menentukan konstruksi besi cor galvanis atau besi ulet. Desain Tipe S pada sistem ini mencegah aliran balik dari riser sprinkler kebakaran dan memastikan air selalu tersedia saat dibutuhkan. Lapisan galvanis memberikan perlindungan puluhan tahun bahkan di ruang katup lembab atau instalasi luar ruangan.
Sistem irigasi juga mendapat manfaat dari pemasangan katup periksa Tipe S galvanis. Stasiun pompa pertanian, sistem air lapangan golf, dan jaringan irigasi kota semuanya menggunakan katup periksa untuk menjaga saluran pompa tetap prima dan mencegah aliran balik. Lapisan seng menangani paparan pupuk dan mineral dalam air irigasi lebih baik daripada baja biasa, meskipun tidak sebaik baja tahan karat.
Peralatan hidraulik bergerak seperti ekskavator, derek, dan mesin pertanian biasanya menggunakan versi hidraulik bertekanan tinggi dari katup periksa galvanis Tipe S. Katup ini melindungi pompa dan motor hidraulik dari lonjakan tekanan saat alat berat dimatikan atau saat beban berpindah secara tiba-tiba. Desainnya yang ringkas cocok untuk ruang sempit, dan lapisan galvanisnya tahan karat akibat paparan hujan dan lumpur di lokasi kerja.
Sistem distribusi air kota terkadang menggunakan katup ayun galvanis yang lebih besar (yang mungkin disebut Tipe S oleh produsen tertentu) di stasiun pompa dan batas zona tekanan. Instalasi ini mencegah air mengalir mundur melalui pompa ketika pompa dimatikan, sehingga melindungi peralatan dan menjaga zona tekanan yang tepat di jaringan distribusi.
Praktik Terbaik Instalasi
Memasang katup periksa galvanis Tipe S dengan benar dimulai dengan memastikan arah aliran. Setiap katup periksa memiliki tanda panah yang dicetak atau dicap pada badannya yang menunjukkan ke arah mana cairan harus mengalir. Memasangnya secara terbalik berarti katup tetap tertutup sepanjang waktu, sehingga menghalangi sistem Anda sepenuhnya.
Katup dapat dipasang dalam orientasi apa pun (horizontal, vertikal, atau miring), tetapi pemasangan vertikal dengan aliran ke atas sering kali lebih disukai untuk desain Tipe S karena gravitasi membantu dudukan pendorong dengan benar saat menutup. Pada jalur horizontal, pastikan terdapat dukungan yang memadai pada kedua sisi katup untuk mencegah tegangan pipa berpindah ke badan katup.
Sambungan ulir memerlukan penutup yang tepat, namun hindari selotip atau kompon di dalam katup karena dapat mengganggu bagian yang bergerak. Untuk pemasangan katup periksa Tipe S berulir galvanis, gunakan pita PTFE atau obat bius pipa yang kompatibel dengan cairan Anda. Jangan mengencangkan sambungan ulir secara berlebihan karena dapat menyebabkan retak pada badan katup, terutama pada konstruksi besi tuang.
Sambungan bergelang memerlukan torsi baut yang merata mengikuti pola bintang untuk memastikan paking terpasang dengan benar. Lapisan galvanis pada permukaan flensa harus cukup halus untuk menyegel paking, tetapi galvanisasi kasar mungkin memerlukan pengamplasan ringan sebelum perakitan. Periksa kompatibilitas bahan paking Anda dengan cairan dan suhu pengoperasian katup periksa galvanis Tipe S Anda.
Persyaratan Pemeliharaan
Pemeriksaan rutin menjaga katup periksa galvanis Tipe S Anda bekerja dengan andal. Selama enam bulan pertama setelah instalasi, pemeriksaan bulanan membantu mendeteksi masalah instalasi lebih awal. Setelah itu, inspeksi triwulanan biasanya cukup untuk sebagian besar aplikasi. Selama pemeriksaan, carilah tanda-tanda kebocoran di sekitar badan katup, suara bising yang tidak biasa selama pengoperasian, atau perubahan tekanan sistem yang mungkin mengindikasikan masalah katup.
Bagian dalam katup periksa galvanis Tipe S dapat kotor karena kotoran dari sistem perpipaan. Memasang saringan atau filter di bagian hulu (disarankan filtrasi 15 mikron untuk aplikasi hidraulik) mencegah partikel padat menyumbat pendorong atau terkumpul di bawah dudukan katup. Penambahan sederhana ini dapat memperpanjang umur katup secara signifikan dan mengurangi kebutuhan perawatan.
Jika Anda melihat palu air atau suara penutupan yang keras, ukuran katup mungkin terlalu besar untuk laju aliran Anda atau tekanan retak mungkin disetel terlalu rendah. Menyesuaikan preload pegas (jika desain katup Anda memungkinkan) atau mengganti katup dengan ukuran berbeda dapat mengatasi masalah ini. Kebocoran yang terus-menerus melewati dudukan katup biasanya berarti ada serpihan yang tersangkut di permukaan perapat atau dudukan sudah aus dan perlu diganti.
Lapisan galvanis luar memerlukan perawatan minimal, namun jika Anda melihat karat putih (noda penyimpanan basah) terbentuk di permukaan, bersihkan dan biarkan katup hingga benar-benar kering. Produk korosi putih ini adalah seng oksida, dan meskipun terlihat buruk, sebenarnya ia melindungi baja di bawahnya. Korosi yang sebenarnya hingga ke logam dasar tampak sebagai karat merah atau coklat dan menunjukkan bahwa lapisan seng telah gagal pada titik tersebut.
Membandingkan Pilihan Material
Saat Anda memutuskan antara katup periksa galvanis Tipe S dan bahan lainnya, biaya dan ketahanan terhadap korosi adalah faktor utamanya. Baja galvanis berada di posisi tengah: harganya sekitar 40% lebih murah dibandingkan baja tahan karat namun memberikan perlindungan korosi yang jauh lebih baik dibandingkan baja karbon atau besi tuang.
Katup periksa baja tahan karat (biasanya kelas 316 atau 304) menawarkan ketahanan korosi terbaik, terutama di lingkungan air asin atau kimia. Mereka menangani suhu yang lebih tinggi tanpa kerusakan lapisan dan bertahan lebih lama dalam kondisi yang keras. Namun, harga baja tahan karat 2,5 hingga 5 kali lebih mahal daripada katup periksa galvanis Tipe S. Untuk proyek hemat anggaran di lingkungan air tawar atau industri ringan, opsi galvanis lebih masuk akal secara finansial.
Katup periksa perunggu bekerja dengan baik di pipa perumahan dan di mana diperlukan suhu yang lebih tinggi, namun terbatas pada tekanan yang lebih rendah daripada katup periksa galvanis Tipe S. Kemampuan 450 bar dari desain hidraulik Tipe S jauh melebihi kemampuan perunggu. Perunggu juga harganya lebih mahal per katupnya, meski tidak semahal baja tahan karat.
Katup periksa baja atau besi cor lebih murah di muka tetapi memerlukan pengecatan atau perlindungan lainnya di lingkungan korosif. Biaya pemeliharaan dan masa pakai yang lebih pendek biasanya mengimbangi penghematan awal. Katup periksa galvanis Tipe S memberikan nilai jangka panjang yang lebih baik di sebagian besar situasi di mana ketahanan terhadap korosi ekstrem tidak diperlukan.
Masalah Umum dan Solusinya
Chatting atau flutter terjadi ketika katup membuka dan menutup dengan cepat karena fluktuasi tekanan mendekati ambang tekanan retak. Masalah ini sering terjadi ketika katup periksa galvanis Tipe S berukuran terlalu besar untuk laju aliran sebenarnya. Solusinya adalah memasang katup yang lebih kecil atau meningkatkan pengaturan tekanan retak jika desain katup Anda memungkinkan penyesuaian. Dalam beberapa kasus, penambahan lubang kecil atau pembatasan aliran di hilir dapat menstabilkan pola aliran.
Water hammer bermanifestasi sebagai suara dentuman keras saat katup menutup secara tiba-tiba. Desain pendorong Tipe S umumnya menangani hal ini lebih baik daripada pemeriksaan ayunan karena penutupan pegas terjadi dengan cepat dan lancar. Jika water hammer masih terjadi, Anda mungkin memerlukan katup lain dengan karakteristik penutupan yang lebih lambat atau penambahan penahan water hammer pada sistem. Dukungan pipa yang tepat juga membantu meminimalkan kebisingan dan tekanan akibat lonjakan tekanan.
Bocor melewati dudukan katup memungkinkan aliran balik, yang menggagalkan seluruh tujuan keberadaan katup periksa. Kebocoran dalam jumlah kecil (di bawah 0,25 cm³/menit atau sekitar 5 tetes per menit) termasuk dalam spesifikasi yang dapat diterima untuk sebagian besar desain katup periksa Tipe S galvanis. Kebocoran yang berlebihan biasanya berarti serpihan menempel di dudukan, permukaan perapat sudah aus, atau pegas melemah. Membersihkan atau mengganti komponen internal dapat mengatasi sebagian besar masalah kebocoran.
Kebocoran eksternal di sekitar bodi atau sambungan menunjukkan kegagalan paking atau housing retak. Mengencangkan baut mungkin dapat menghentikan kebocoran kecil, tetapi jika kebocoran masih berlanjut, Anda harus membongkar katup, memeriksa permukaan segel, dan mengganti gasket. Retakan pada badan katup memerlukan penggantian katup secara menyeluruh karena integritas strukturnya terganggu.
Opsi Pasar dan Pemasok
Beberapa produsen besar memproduksi desain katup periksa tipe S galvanis untuk pasar yang berbeda. Bosch Rexroth, Parker Hannifin, dan PONAR Wadowice menawarkan versi hidraulik presisi dengan kemampuan tekanan tinggi dan ukuran ringkas yang diperlukan untuk peralatan bergerak dan mesin industri. Perusahaan-perusahaan ini menyediakan data teknis terperinci dan dapat membantu pemilihan katup yang tepat untuk aplikasi hidrolik yang berat.
Untuk aplikasi air dan perpipaan, perusahaan seperti Watts (termasuk merek Ames), Mueller, dan berbagai pabrikan Cina (FCV, Dervos, Neway) memproduksi katup periksa galvanis yang mungkin diberi kode Tipe S atau kode seri serupa. Katup ini biasanya memenuhi standar ANSI/AWWA untuk layanan air dan dilengkapi dengan sertifikasi yang sesuai untuk proteksi kebakaran atau penggunaan air minum bila diperlukan.
Harga sangat bervariasi berdasarkan ukuran, peringkat tekanan, dan sertifikasi. Unit katup periksa galvanis hidraulik kecil Tipe S (port 6mm hingga 15mm) mungkin berharga di bawah $100, sementara model pemadam kebakaran bersertifikat dalam ukuran 4 inci berharga sekitar $800 hingga $900. Unit bergelang 12 inci yang besar dapat melebihi $5.000, terutama dengan listingan UL atau FM. Biaya sertifikasi dan persyaratan pengujian menambah harga secara signifikan dibandingkan dengan katup industri yang tidak bersertifikat.
Saat mencari katup periksa galvanis Tipe S, pertimbangkan apakah Anda memerlukan distributor dengan inventaris lokal untuk pengiriman cepat atau apakah Anda dapat memesan langsung dari produsen untuk harga yang lebih baik dalam jumlah yang lebih besar. Kualitas dukungan teknis juga penting, terutama untuk aplikasi hidrolik dimana pemilihan yang tepat mempengaruhi kinerja sistem dan perlindungan peralatan.
Membuat Pilihan yang Tepat
Memilih katup periksa galvanis Tipe S masuk akal ketika Anda membutuhkan perlindungan korosi yang baik dengan harga yang wajar dalam sistem yang beroperasi di bawah 200°C dengan paparan bahan kimia sedang. Kemampuan tekanan tinggi dari desain hidraulik Tipe S cocok untuk peralatan bergerak dan mesin industri di mana ruangan sempit dan lonjakan tekanan sering terjadi. Untuk sistem air, lapisan galvanis memberikan layanan puluhan tahun dalam aplikasi mulai dari irigasi hingga proteksi kebakaran.
Namun, katup periksa galvanis Tipe S tidak selalu merupakan pilihan terbaik. Sistem suhu tinggi di atas 180°F yang beroperasi terus-menerus harus menggunakan baja tahan karat. Aplikasi air asin atau bahan kimia yang sangat korosif juga mendapat manfaat dari peningkatan ke baja tahan karat meskipun biayanya lebih tinggi. Ukuran pipa yang sangat besar (lebih dari 12 inci) mungkin bekerja lebih baik dengan swing check berlapis epoksi atau baja tahan karat daripada desain Tipe S galvanis.
Faktor kunci dalam keputusan Anda adalah tekanan pengoperasian, kisaran suhu, kompatibilitas cairan, dan paparan lingkungan. Cocokkan spesifikasi katup dengan kebutuhan sistem Anda yang sebenarnya, daripada menentukan secara berlebihan untuk kondisi yang tidak akan terjadi. Katup periksa galvanis Tipe S yang dipilih dengan tepat akan memberikan layanan yang andal selama bertahun-tahun dengan perawatan minimal, melindungi pompa dan peralatan Anda sekaligus menjaga proyek Anda sesuai anggaran.
Memahami arti Tipe S dalam konteks spesifik Anda (pendorong hidrolik vs. pemeriksaan ayunan pipa) membantu memastikan Anda mendapatkan katup yang tepat untuk aplikasi Anda. Jika ragu, konsultasikan dengan pabrikan atau distributor berkualifikasi yang dapat meninjau parameter sistem Anda dan merekomendasikan konfigurasi katup yang sesuai. Meluangkan waktu untuk membuat pilihan yang tepat sekarang mencegah kesalahan mahal dan downtime di kemudian hari.
