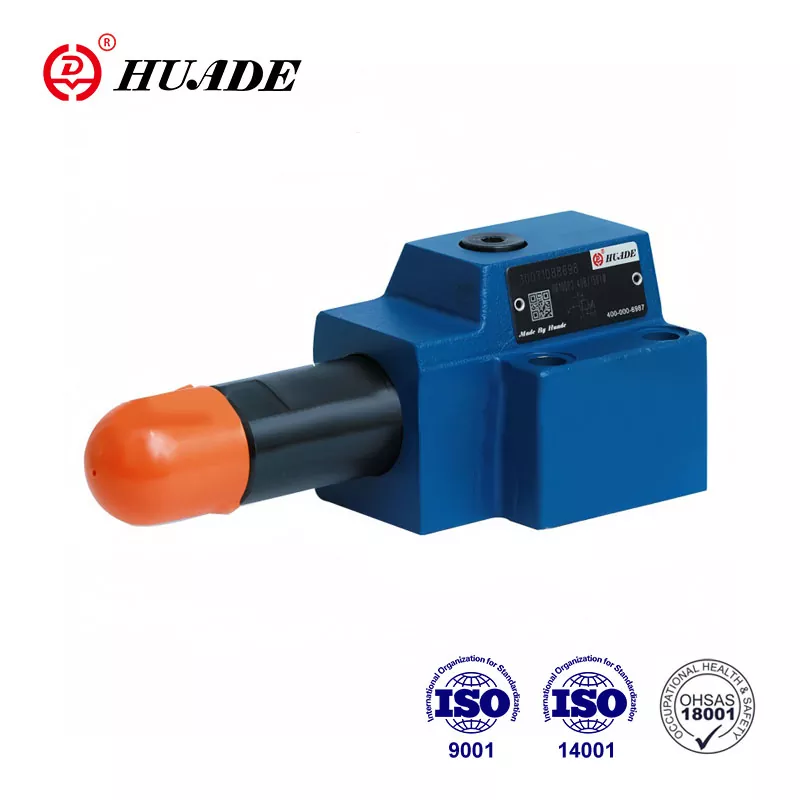

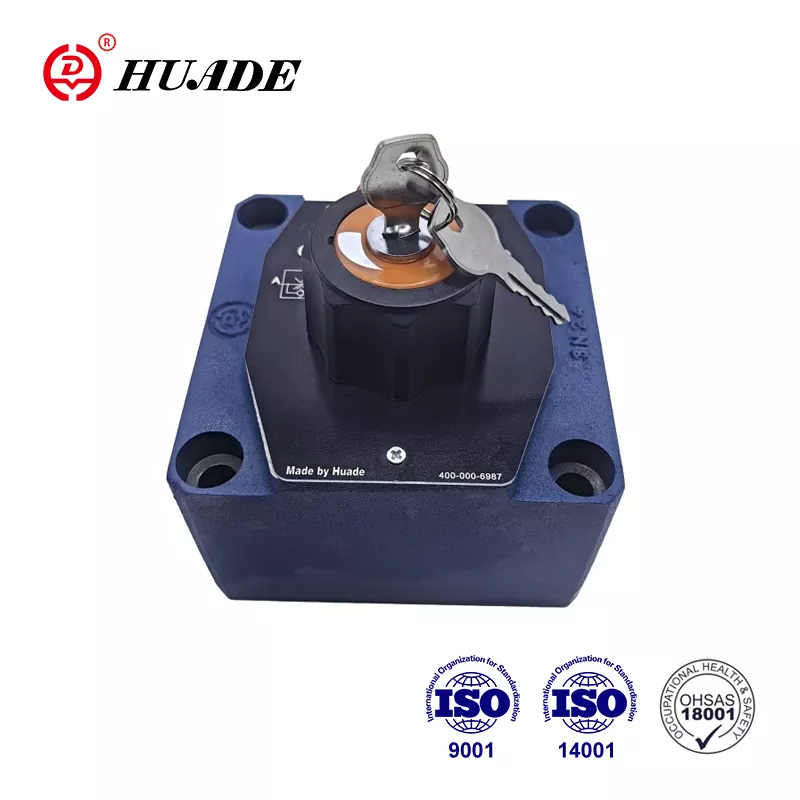

Tipe DR 10 DP merupakan katup pengurang tekanan yang digunakan untuk mengontrol tekanan. Fakta bahwa katup tekanan Huade® dapat menggantikan produk seri yang sama yang ditawarkan oleh Rexroth terutama disebabkan oleh kerja sama jangka panjang dengan Rexroth. Dibandingkan dengan merek sejenis lainnya, produk Huade® lebih maju dalam teknologi dan lebih tahan lama. Harga katup pengurang tekanan ini relatif murah. Pabrik ini merupakan perusahaan kunci nasional dan memiliki reputasi tinggi di Cina.
|
Tekanan operasi maks (Port P) (MPa) |
hingga 31,5 |
|
Maks. tekanan sekunder (Port A) (MPa) |
hingga 2,5; hingga 7,5; hingga 15,0; hingga 21.0; hingga 31,5 |
|
Tekanan balik maks (Port T(Y)) (MPa) |
hingga 16 |
|
Aliran Maks (L/mnt) |
hingga 80 |
|
Minyak mineral cairan bertekanan |
Minyak mineral (untuk segel NBR) atau ester fosfat (untuk segel FPM) |
|
Kisaran viskositas (mm ²/s) |
10~800 |
|
Kisaran suhu fluida tekanan (℃) |
-30 hingga +80 |
|
Tingkat kontaminasi (um) |
Tingkat kontaminasi cairan maksimum yang diizinkan adalah NAS 1638 kelas 9. |
|
Berat (kg) |
kira-kira 3 |
Fitur:
▶ Untuk pemasangan subpelat
▶ 4 rentang tekanan
▶ 4 elemen pengaturan
. Kenop putar
. kutukan. selongsong kepala dengan tutup pelindung
. Kenop putar yang dapat dikunci dengan skala
. Kenop putar dengan skala
▶ Dengan port pengukur tekanan
▶ Katup satu arah opsional
▶ Pola porting ke DIN 24 340, formulir D, ISO 5781 dan CETOP - RP 121H
Aplikasi:
Katup pengurang tekanan tipe DR 6 DP digunakan untuk menurunkan tekanan sistem.
Katup tipe DR 10 DP merupakan katup yang dioperasikan langsung dengan desain 3 arah, dengan fungsi pelepas tekanan pada sisi tekanan yang dikurangi.
Pengaturan tekanan dilakukan melalui elemen pengaturan tekanan (1).
Saat istirahat, katup biasanya terbuka, dan fluida dapat mengalir tanpa hambatan dari port B ke port A. Tekanan di port A juga terdapat di ujung spool (2), melalui jalur kontrol (4), berlawanan dengan pegas kompresi ( 3). Ketika tekanan di port A mencapai tingkat tekanan yang ditetapkan pada pegas (3), spool (2) bergerak ke posisi kontrol dan menjaga tekanan di port A tetap konstan.
Cairan untuk mengontrol katup diambil dari port A melalui pengeboran kontrol.
Jika tekanan di port A meningkat lebih jauh lagi karena gaya luar, spool (2) akan digerakkan lebih jauh lagi menuju pegas kompresi (3).
Hal ini menyebabkan jalur aliran terbuka melalui lahan kontrol (5) di spool kontrol (2) ke tangki (port Y). Cairan secukupnya kemudian dialirkan ke tangki untuk mencegah kenaikan tekanan lebih lanjut.
Ruang pegas (6) dialirkan ke tangki secara eksternal melalui port Y.
Katup satu arah opsional (7) tersedia untuk memungkinkan aliran bebas dari port A ke port B.
Sambungan pengukur tekanan (8), memungkinkan tekanan sekunder dipantau.
struktur DR10DP 1- 40B
Simbol DP DR10
