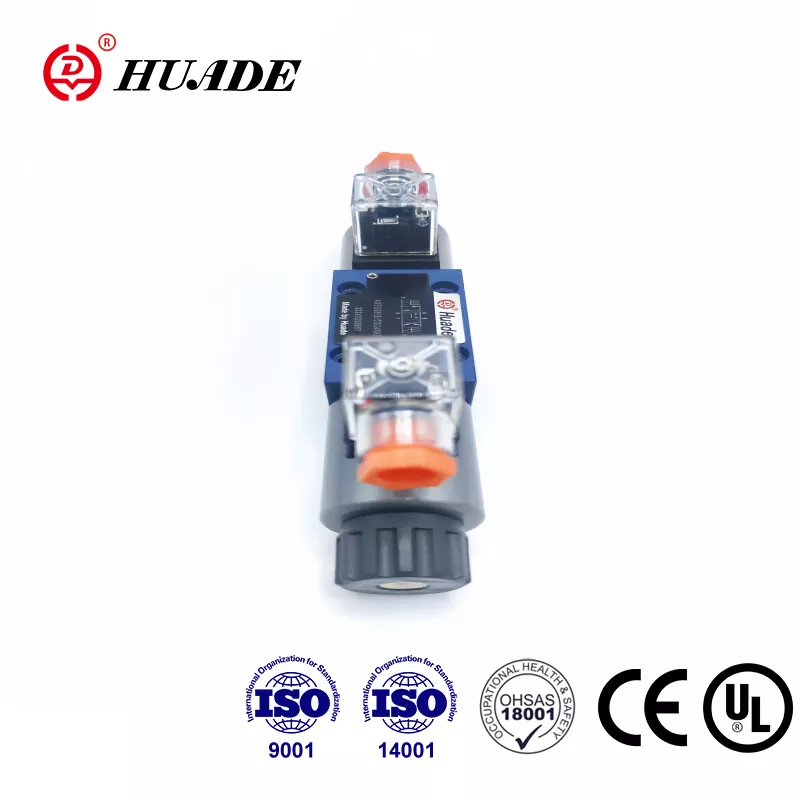

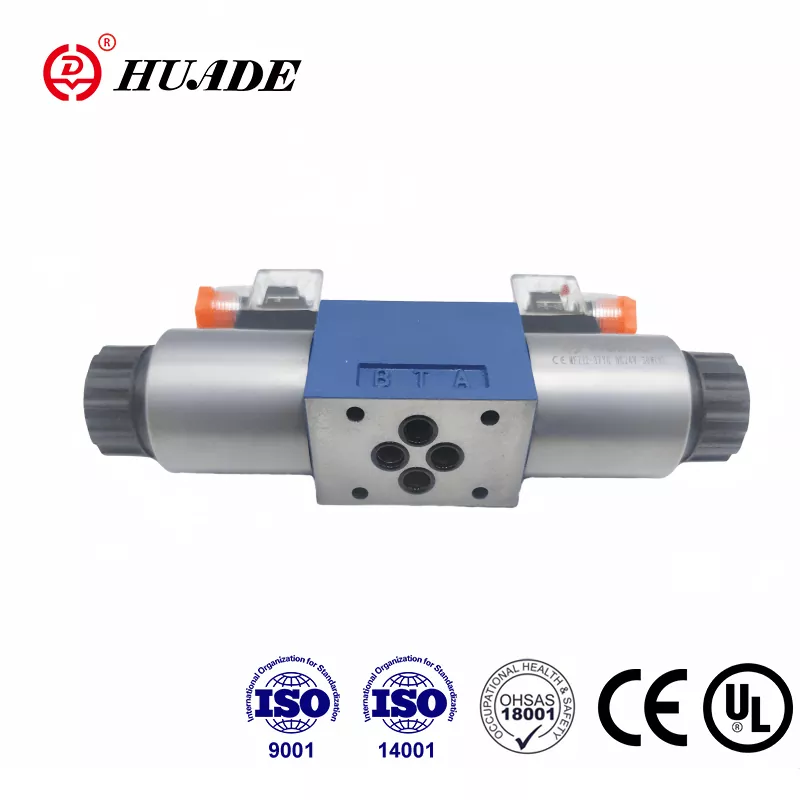

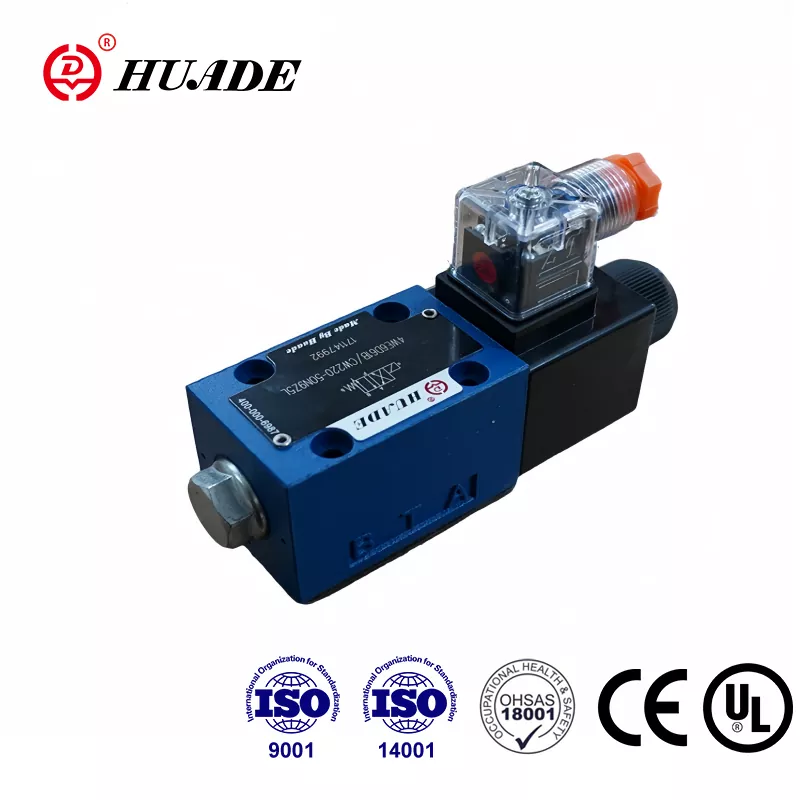

Didirikan melalui kemitraan strategis antara pemerintah Tiongkok dan Jerman pada tahun 1979, Huade telah menjadi merek terkemuka di industri hidrolik Tiongkok. Katup spool arah Huade® tipe 4WE 6 E adalah alternatif terjangkau untuk model yang sama yang ditawarkan oleh Rexroth. Huade sangat menekankan kualitas untuk memastikan bahwa setiap katup pengarah memiliki kinerja yang unggul. Seri katup pengarah solenoid telah lulus sertifikasi CE. Katup pengarah jenis ini laris manis. Katup akan dikemas dalam karton standar dengan label anti pemalsuan. Pabrik telah lulus tiga sertifikasi sistem utama yaitu manajemen mutu, manajemen lingkungan, dan manajemen kesehatan dan keselamatan kerja. Katup hidrolik Huade® banyak digunakan dalam mesin teknik dan konstruksi, metalurgi, peralatan mesin, perlindungan lingkungan, pembuatan kapal, ruang angkasa, angkutan kereta api, minyak bumi dan petrokimia, industri militer dan bidang lainnya.
|
Hidrolik |
|||
|
Tekanan pengoperasian maksimum Port A,B,P (㎫) |
hingga 35,0 |
||
|
Pelabuhan T (㎫) |
21(-);16(～) |
||
|
dengan simbol A dan B, port T harus digunakan sebagai port drain |
|||
|
Aliran maksimum (L/mnt) |
80(-);60(～) |
||
|
Cairan bertekanan |
Minyak Mineral atau Ester Fosfat |
||
|
Kisaran viskositas (mm2/s) |
2,8~500 |
||
|
Kisaran suhu fluida bertekanan （℃） |
-30～+80 |
||
|
Tingkat kontaminasi |
Tingkat kontaminasi cairan hidrolik maksimum yang diizinkan menurut NAS 1638 class9. |
||
|
Listrik |
|||
|
Jenis tegangan |
DC |
AC 50/60Hz |
|
|
Tegangan yang tersedia (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Konsumsi daya (W) |
30 |
||
|
Kekuatan memegang (VA) |
- |
50 |
|
|
Daya pengaktifan (VA) |
- |
220 |
|
|
Tugas |
kontinu |
||
|
Mengalihkan waktu ke IS0 6403 |
AKTIF (md) |
25 hingga 45 |
10 hingga 20 |
|
MATI (md) |
10 hingga 25 |
15 hingga 40 |
|
|
Perlindungan terhadap DIN |
IP 65 |
||
|
Frekuensi peralihan (siklus/jam) |
hingga 15000 |
hingga 7200 |
|
|
Dengan sambungan listrik konduktor pelindung (PE) |
|||
Fitur:
▶ Katup spool arah yang digerakkan solenoid langsung versi kinerja tinggi
▶ Solenoida DC atau AC pin basah dengan koil yang dapat dilepas
▶ Kumparan solenoid dapat diputar hingga 90°
▶ Tidak perlu membuka ruang kedap tekanan saat mengganti koil
▶ Sambungan listrik baik sebagai sambungan individual atau sentral
▶ Penggantian tangan, opsional
▶ Porting pattern to Din 24 340 form A, ISO 4401 and CETOP - RP 121H
Aplikasi:
4WE 6 E adalah katup spool arah yang dioperasikan solenoid. Ia mengontrol awal, berhenti dan arah fluida.
Pada dasarnya katup pengatur arah terdiri dari rumah (1), satu atau dua solenoida (2), spul pengatur (3), dan satu atau dua pegas balik (4). Dalam kondisi tanpa energi, spool kontrol (3) ditahan pada posisi netral atau awal dengan menggunakan pegas balik (4) (kecuali untuk spool impuls). Spool kontrol (3) digerakkan melalui solenoid pin basah (2) . Gaya solenoid (2) bekerja melalui pendorong (5) pada spool kontrol (3) dan mendorongnya dari posisi netral ke posisi akhir yang diperlukan. Hal ini memberikan aliran bebas dari P ke A dan B ke T atau P ke B dan A ke T.
Ketika solenoid (2) tidak diberi energi, spool kontrol (3) dikembalikan ke posisi netral melalui pegas balik (4).
Penggantian tangan opsional (6), memungkinkan pergerakan spool kontrol (3) tanpa memberi energi pada solenoid.
Diagram struktur seri WE 6 61B
