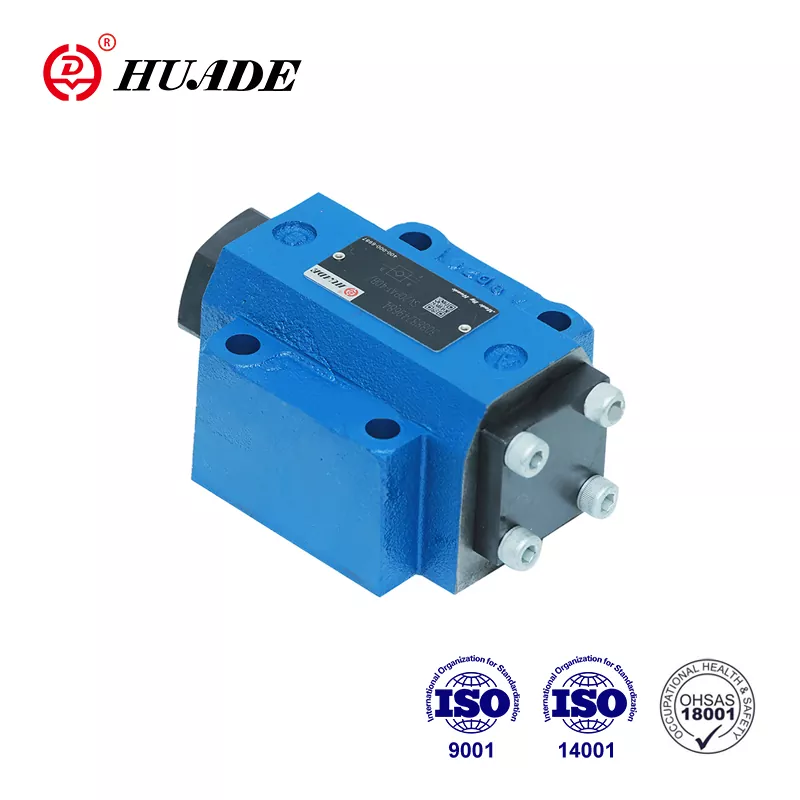

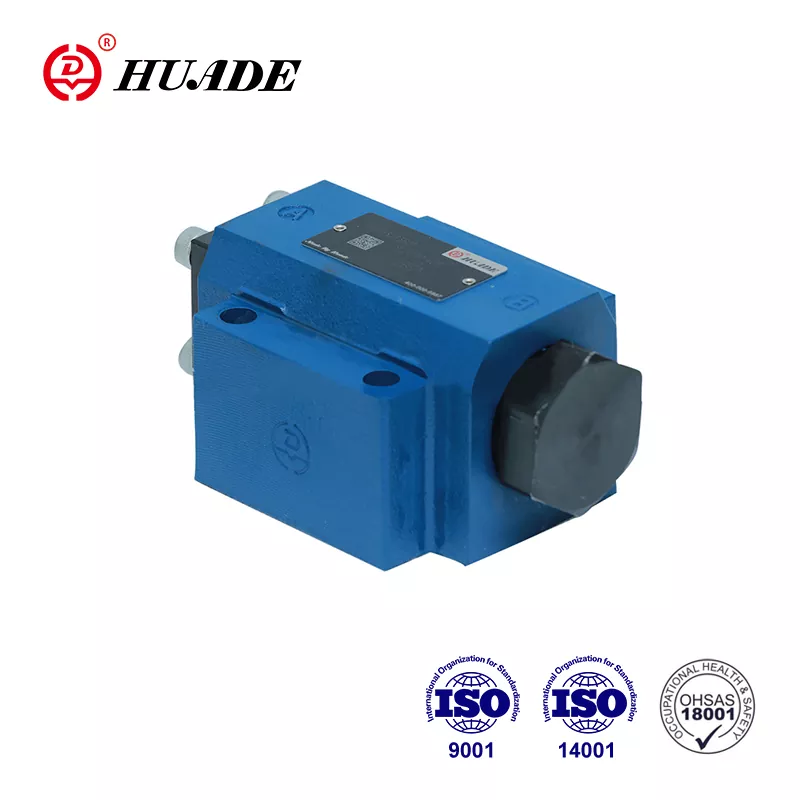

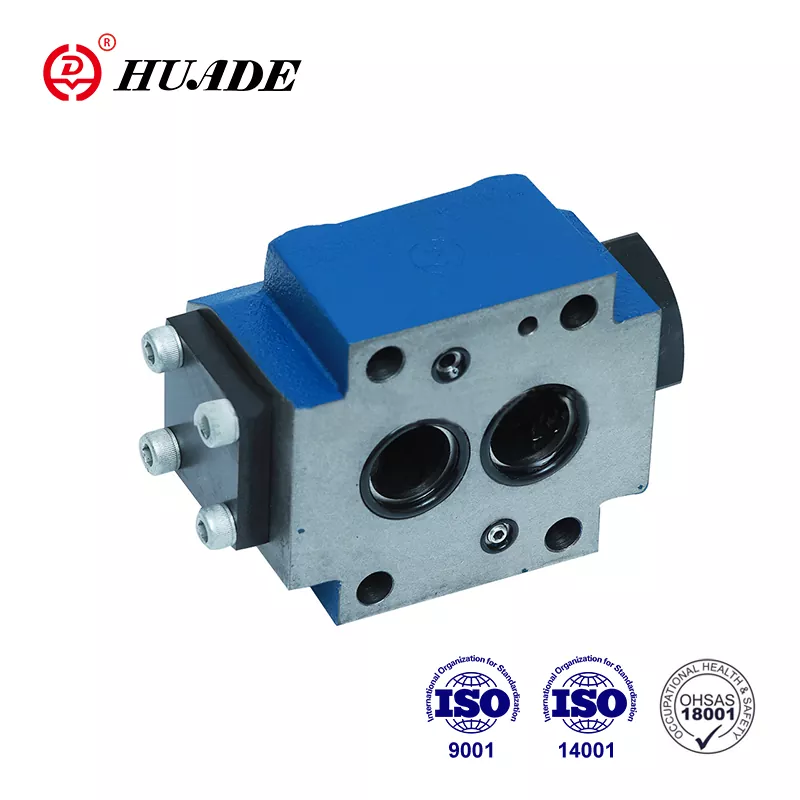

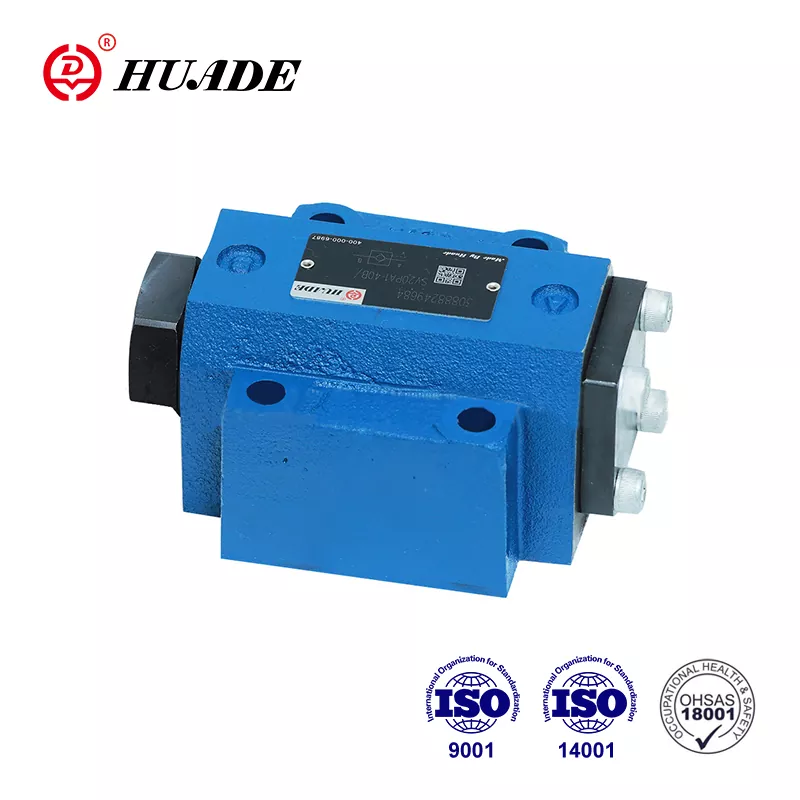

• Fitur Produk: Desain yang kompatibel dengan Rexroth, Konstruksi Jenis Poppet, Port Pra-Pembukaan dan Kebocoran Opsional • Spesifikasi: Seri SL, 0,5-315 MPA Tekanan Operasi, Ukuran 10-30 • Aplikasi: Sistem Hidrolik Industri, Holding Beban, Isolasi SirkuitRryclaude dapat membuat kesalahan. Harap periksa kembali tanggapan.
Huade adalah merek terkenal di Cina. Setelah didirikan, ia memiliki dua pengalaman kerja sama jangka panjang dengan Rexroth. Ini dapat sepenuhnya menggantikan seri SL yang ditawarkan oleh Rexroth. Harganya lebih masuk akal. Huade® Check Valves SL Seri SL kompetitif dengan kualitas yang baik dan harga yang lebih murah. Huade sangat menekankan kualitasnya. Pabrik telah melewati ISO9001, ISO14001, dan OH SAS18001. Katup hidrolik Huade banyak digunakan dalam industri militer dan bidang lain karena kinerja yang unggul. Semua katup periksa Huade® akan dikemas dalam karton standar ditambah kemasan plastik tahan air.
Parameter Produk Katup Periksa Pilot Operasi SL
Data teknis
Gaya
10
16
20
25
30
Berat
Subplate Mounting (kg)
1.8
-
4.7
-
7.8
koneksi berulir (kg)
2.1
5.4
5.4
10
10
Posisi Instalasi (㎫)
Opsional
Arah aliran (㎫)
Dari A ke B gratis, dari B ke A melalui pembukaan
Tekanan Operasi, Maks. (㎫)
0,5 ~ 315
Tekanan kontrol, maks (㎫)
0,5 ~ 315
Volume Kontrol -Port X (CM3)
2.5
10.8
10.8
19.27
19.27
Volume Kontrol -Port Y (CM3)
2
9.6
9.6
17.5
17.5
Area Kontrol -Area A1 (CM3)
1.3
3.46
3.46
5.72
5.72
-Area A2 (CM3)
0.33
0.7
0.7
1.33
1.33
-Area A3 (CM3)
3.8
10.17
10.17
16.61
16.61
-Area A4 (CM3)
0.79
1.13
1.54
1.54
Cairan tekanan
Minyak mineral (untuk segel NBR) atau ester fosfat (untuk segel FPM)
Kisaran suhu cairan tekanan (℃)
-30 ~+80
Rentang viskositas (mm2/s)
2.8 hingga 500
Fitur Produk Katup Periksa Pilot yang Dioperasikan SL
Fitur:
▶ Periksa katup yang dikendalikan oleh cairan
▶ Untuk pemasangan subplate, pola pemasangan ke DIN 24 340
▶ Subplate atau sekrup koneksi berulir
▶ Dengan atau tanpa port kebocoran
▶ Dengan atau tanpa pra-pembukaan
▶ Jenis dengan dekompresi pra-pembukaan, teredam
▶ 4 Tekanan pembukaan
▶ Porting Pattem ke DIN 24 340 FOM A, 1SO 4401 dan CETOP-RP 121H
Fungsi, Bagian dan Simbol Pilot Operasi Periksa Katup SL
Katup periksa SL adalah katup periksa pilot hidrolik yang dioperasikan dalam desain tipe lembab yang dapat dibuka untuk memungkinkan rendah di kedua arah.
Katup-katup ini digunakan untuk isolasi sirkuit operasi di bawah tekanan, karena perlindungan terhadap penurunan beban ketika jeda garis terjadi atau terhadap gerakan merayap aktuator yang terkunci secara hidrolik.
Pada dasarnya katup ini terdiri dari perumahan (1), Poppet (2), pegas kompresi (3), spool kontrol (4) serta pra-pembukaan, seperti katup bola bola (5), secara opsional.
Katup memungkinkan aliran bebas dari A ke B, di arah counter, Poppet (2) ditahan di kursi dengan tekanan sistem, selain gaya pegas.
Melalui koneksi tekanan pada port kontrol x piston kontrol (4) dipindahkan ke kanan. Ini mendorong Poppet (2) dari kursi. Sekarang katup juga dapat memiliki aliran dari B ke A.
Untuk memastikan pembukaan katup yang tepat melalui piston kontrol (4) diperlukan tekanan kontrol minimum tertentu.
Ketik sl..a .. (dengan pra-pembukaan, bagian 1)
Katup ini memiliki pra-pembukaan tambahan. Melalui koneksi tekanan pada port kontrol x piston kontrol (4) didorong ke kanan.
Ini pertama -tama mendorong bola (5) dan kemudian Poppet (2) dari kursi. Sekarang katup juga dapat memiliki aliran dari B ke A. karena pra-pembukaan ada dekompresi cairan di bawah tekanan. Melalui kemungkinan guncangan tekanan ini dihindari
Ketik sl ... (dengan port bocor, bagian 2)
Fungsi katup ini terutama sama dengan katup SV. Perbedaannya adalah port kebocoran tambahan Y. Dengan ini area annulus piston kontrol (4) dipisahkan dari port A.
Tekanan yang ada di port A Only Effect Area A4, dari Piston Kontrol (4).
Simbol Sl
Tampilan Cutaway dari Periksa Jenis Katup SL. .Pb
(dengan port bocor, tanpa pra-pembukaan)
