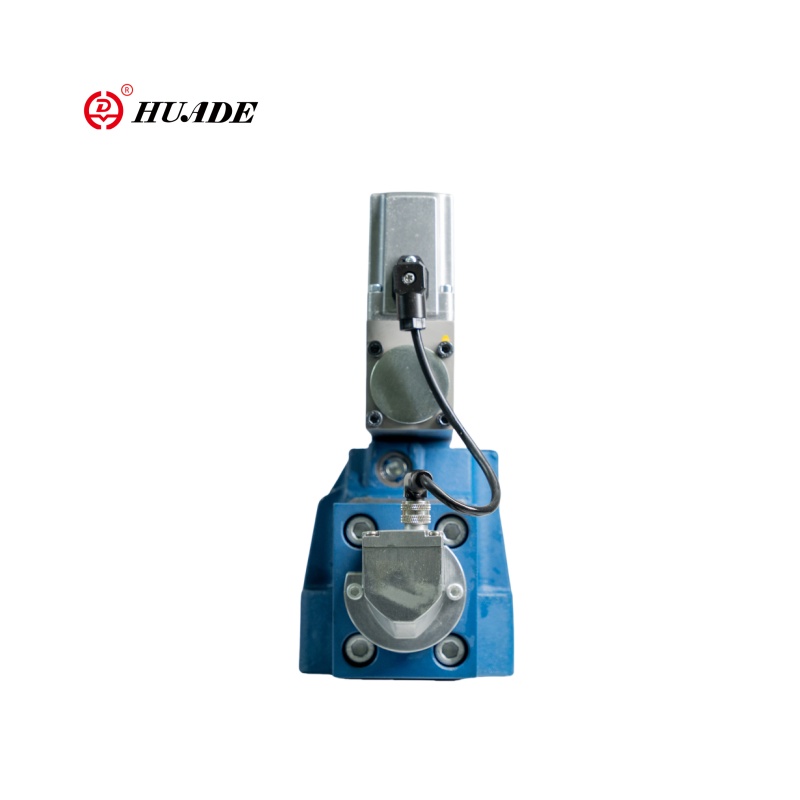

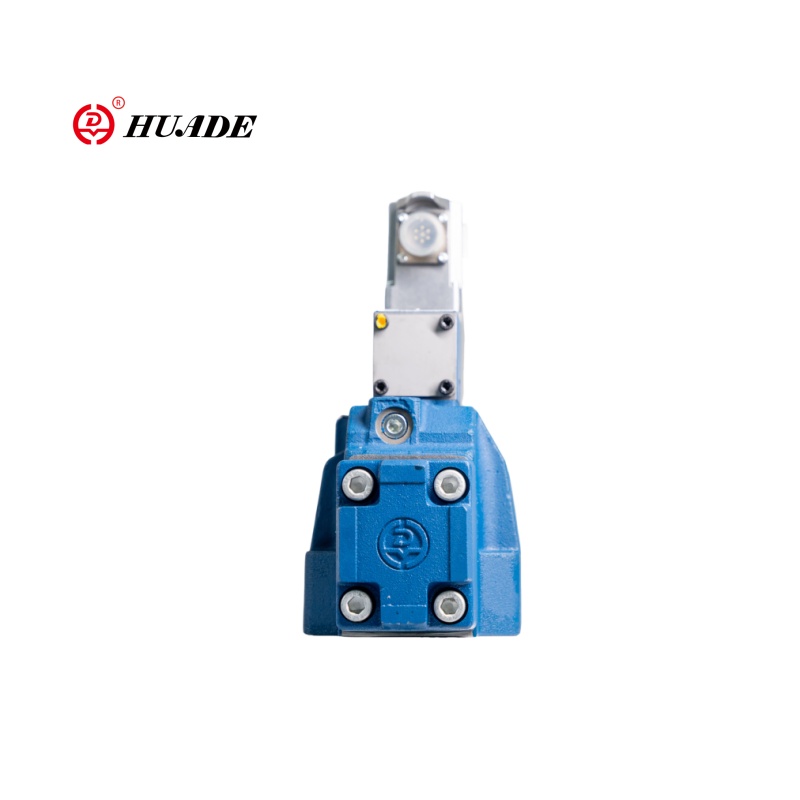

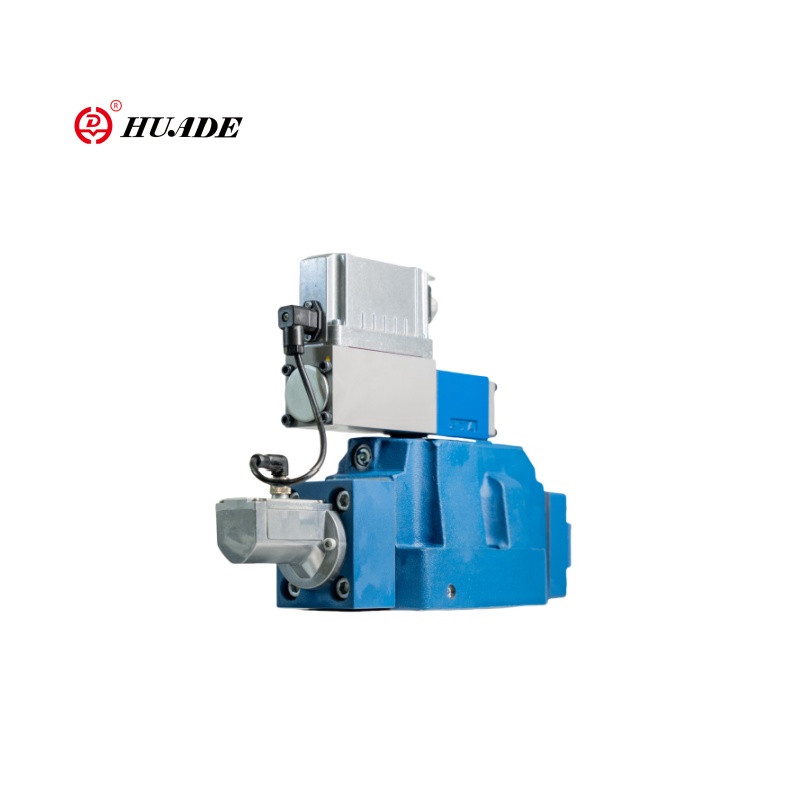

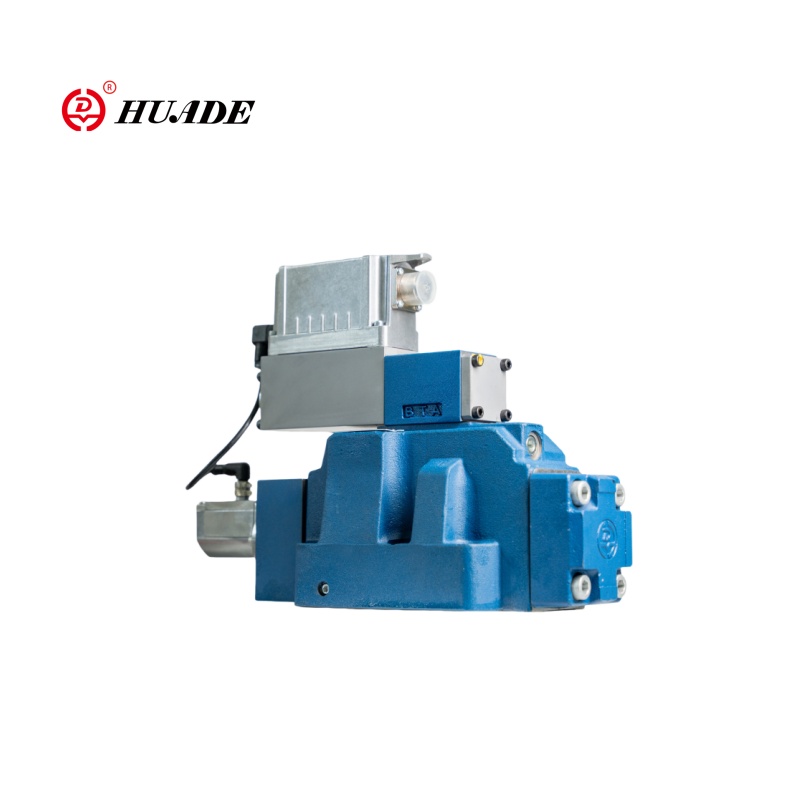

Valve Directional Proporsional 4Wrle-4x

Katup Directional Proporsional Huade 4Wrle-4X adalah katup arah proporsional elektro-hidrolik (dengan umpan balik posisi OBE). Metode kontrol adalah Solenoid Proporsional + Posisi Inti Katup Kontrol Loop Tertutup (Umpan Balik LVDT). Huade's Valve 4Wrle-4X Body Design, Technology Sealing dan Solenoid Kinerja dekat dengan level Rexroth, tetapi daya tahan di bawah kondisi kerja yang ekstrem (seperti getaran frekuensi tinggi, operasi kontinu jangka panjang) mungkin sedikit berbeda. Harga produk Huade biasanya 20% -30% lebih rendah dari Rexroth, dengan kinerja biaya yang signifikan. Rantai pasokan terlokalisasi, siklus pengirimannya pendek, dan respons layanan purna jual cepat.

Parameter Produk Valve Directional Proporsional 4Wrle-4x

Fitur Produk dan Aplikasi Valve Directional Proporsional 4Wrle-4X

Fitur:

▪ Terpercaya - desain yang terbukti dan kuat

▪ Gulungan dan lengan berkontrol berkualitas tinggi dari katup kontrol pilot

▪ Gulungan kontrol katup kontrol pilot berada dalam posisi "gagal aman" ketika unit dimatikan

▪ Gulungan kontrol katup utama berada di posisi sentral yang berpusat pada pegas dan/atau di posisi offset

▪ Fleksibel - Cocok untuk posisi, kecepatan, dan kontrol tekanan

▪ Tepat - sensitivitas respons tinggi dan histeresis kecil

Aplikasi:

Valve Directional Proporsional 4Wrle-4X cocok untuk sistem kontrol hidrolik dengan persyaratan tinggi untuk kinerja dinamis, presisi dan keandalan, terutama dalam situasi di mana respons cepat dan umpan balik loop tertutup diperlukan. Katup proporsional 4Wrle-4X Huade banyak digunakan dalam otomatisasi industri, peralatan mesin dan peralatan pemrosesan, mesin cetakan injeksi dan mesin casting die, peralatan pengujian dan simulasi, mesin teknik, dll.

Rincian Produksi Valve Directional Proporsional 4Wrle-4X

Fungsi, bagian

Katup Type 4Wrle adalah katup kontrol arah yang dioperasikan pilot dengan umpan balik posisi listrik dan elektronik terintegrasi (OBE).

Komposisi katup:

1. Katup pilot dengan inti katup dan struktur lengan katup (1)

2. Katup Mei dengan Pegas Memusatkan dan Umpan Balik Posisi (2)

3. Penguat terintegrasi (3)

Fungsi:

Ketika elektronik terintegrasi (OBE) dimatikan atau tidak aktif, spool kontrol katup kontrol pilot dioperasikan pegas dalam posisi "gagal-aman". Gulungan kontrol katup utama berada di posisi tengah yang berpusat pada musim semi.

Elektronik terintegrasi (OBE) membandingkan nilai perintah yang ditentukan dengan posisi nilai aktual spool kontrol katup utama. Dalam hal penyimpangan kontrol, solenoid kontrol akan diaktifkan. Karena perubahan gaya magnet, spool kontrol pilot disesuaikan dengan

musim semi.

Aliran, yang diaktifkan melalui penampang kontrol, mengarah ke penyesuaian spool kontrol utama. Lintasan stroke/kontrol spool kontrol utama diatur secara proporsional dengan nilai perintah.

Pasokan minyak pilot dalam katup kontrol pilot baik internal melalui port P atau eksternal melalui port X. Umpan balik dapat bersifat internal melalui port T atau eksternal melalui port y ke tangki.

Kontrol solenoid shut-off

Dalam kasus kesalahan berikut, solenoida kontrol tidak energi oleh elektronik terintegrasi (OBE), spool kontrol pilot diatur ke posisi "gagal-aman" dan membongkar ruang minyak pilot dari katup utama. Dioperasikan oleh pegas, spool kontrol katup utama akan bergerak ke posisi pusat.
