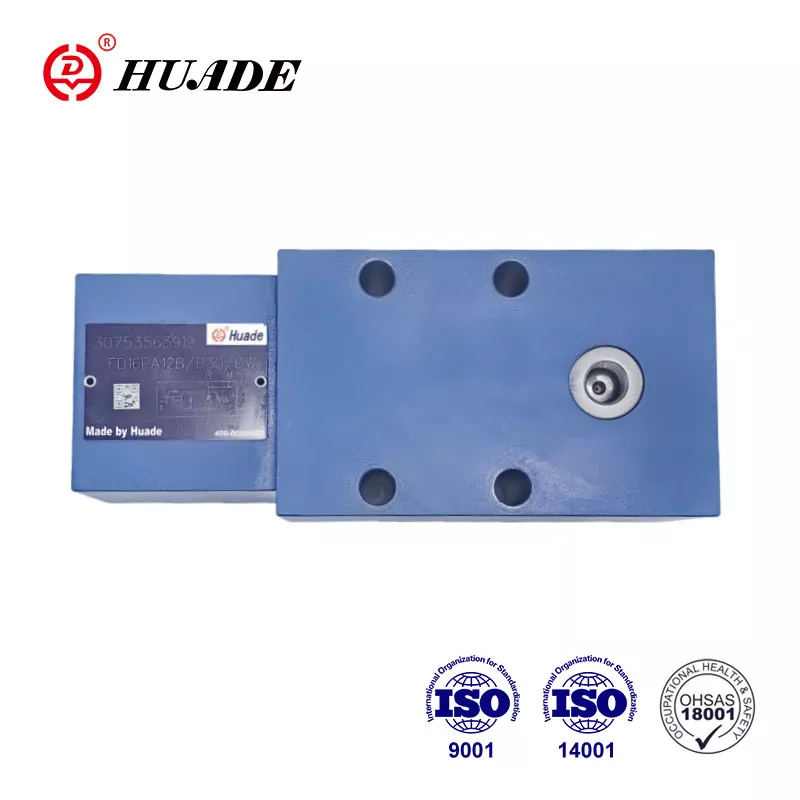

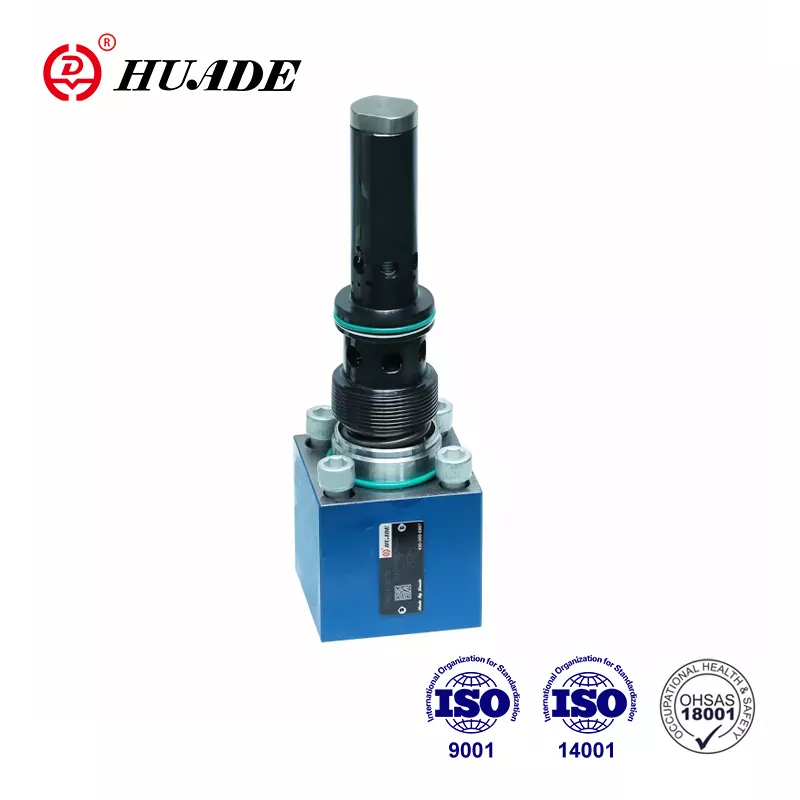

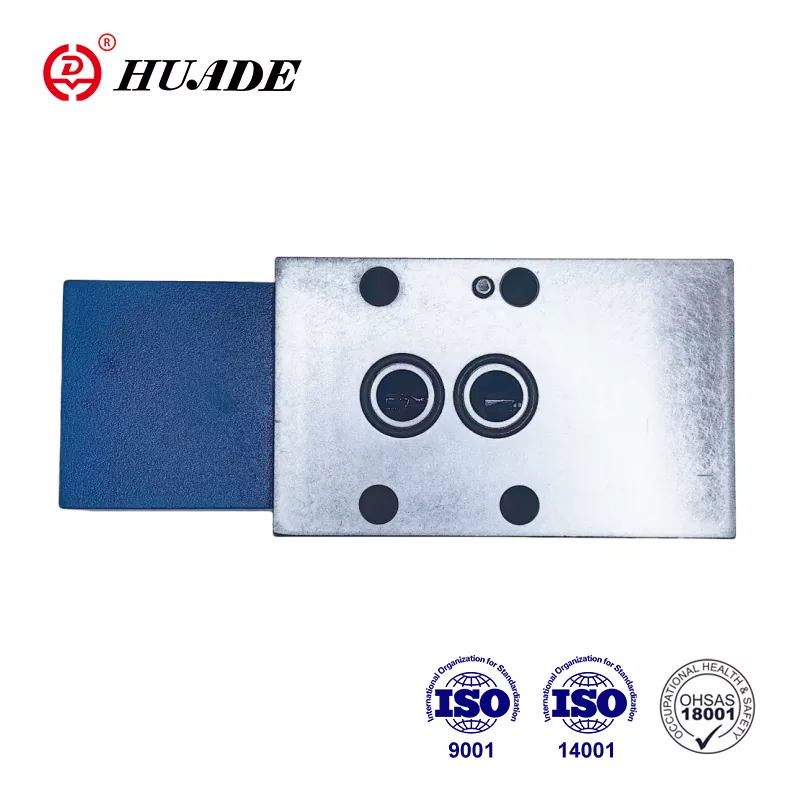

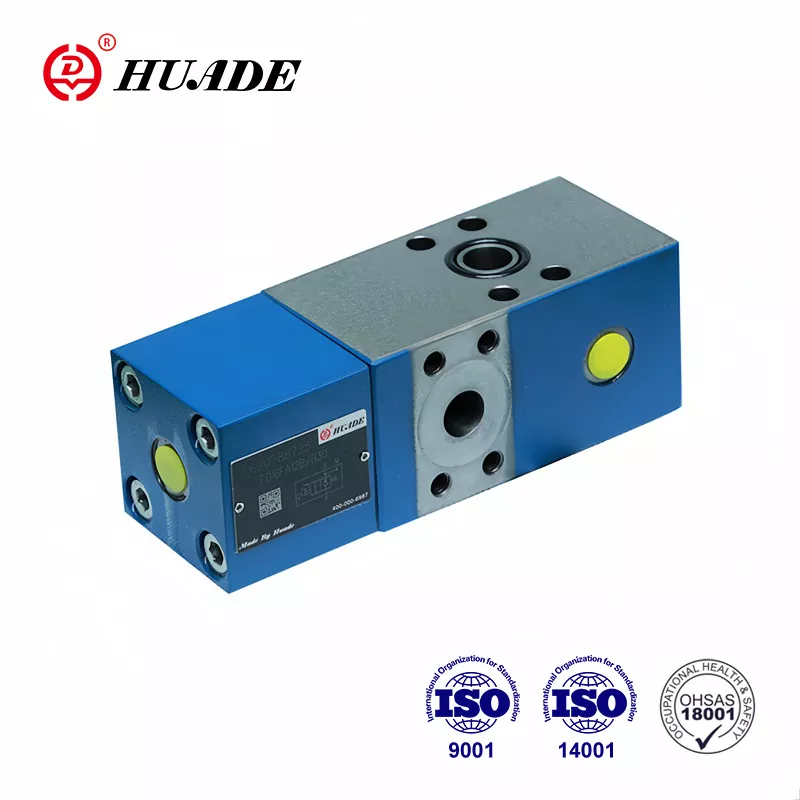

Katup Periksa-Q-Meter FD 16

Katup check-Q-meter tipe FD 16 terutama dikenal karena fungsinya sebagai pengatur aliran. Katup Hidrolik Huade tipe FD 16 kompatibel dengan produk Rexroth. Faktanya adalah Huade Hydraulic telah menjalin dua kerjasama jangka panjang dengan Rexroth. Pabrik lebih memperhatikan efektivitas biaya dan kepraktisan. Pabrik memiliki sistem pengujian yang ketat dan peralatan produksi yang maju dari seluruh dunia untuk memastikan kinerja produk yang stabil.

Parameter produk Check-Q-Meter Valve FD 16

Fitur Produk Dan Aplikasi Check-Q-Meter Valve FD 16

Fitur:

▶ Pola porting ke DIN 24 340, dari D,ISO 5781 dan CETOP - RP 121H

▶ Katup periksa yang dioperasikan pilot, bebas bocor. Check-Q-meter mengontrol aliran balik Q2 sehubungan dengan aliran yang diarahkan ke sisi berlawanan dari aktuator Q1 dengan silinder, rasio luas ( Q2=Q1φ ) harus diperhitungkan.

▶ Katup bypass, aliran bebas dalam arah berlawanan

▶ Katup pelepas tekanan sekunder bawaan opsional (hanya untuk katup dengan sambungan flensa).

Aplikasi:

Fungsi utama katup periksa-Q-meter FD16 adalah untuk mempengaruhi kecepatan motor hidrolik dan silinder terlepas dari beban (mencegah lari). Selain itu terdapat fungsi terisolasi untuk pengaman pecahnya pipa.

Bagian dan Simbol Check-Q-Meter Valve FD 16

Check-Q-meter pada dasarnya terdiri dari housing (1), poppet utama (2), bagian pilot (3), spool pilot (4), spool redaman (5) dan redaman pilot (6).

Struktur Katup Periksa-Q-Meter FD 16

Simbol Katup Periksa-Q-Meter FD 16

Contoh rangkaian

Catatan:

Dua check-Q-meter tidak dapat digunakan untuk mengontrol dua silinder yang dipaksa bergerak secara mekanis secara bersamaan, karena sinkronisasi dan tekanan yang sama tidak dapat dijamin di setiap silinder.

Oleh karena itu, silinder harus dilengkapi dengan dua katup periksa yang dioperasikan pilot, tipe SL. Check-Q-meter dipasang pada jalur yang sama.

Dalam hal ini, tekanan beban tidak boleh melebihi 20MPa!
