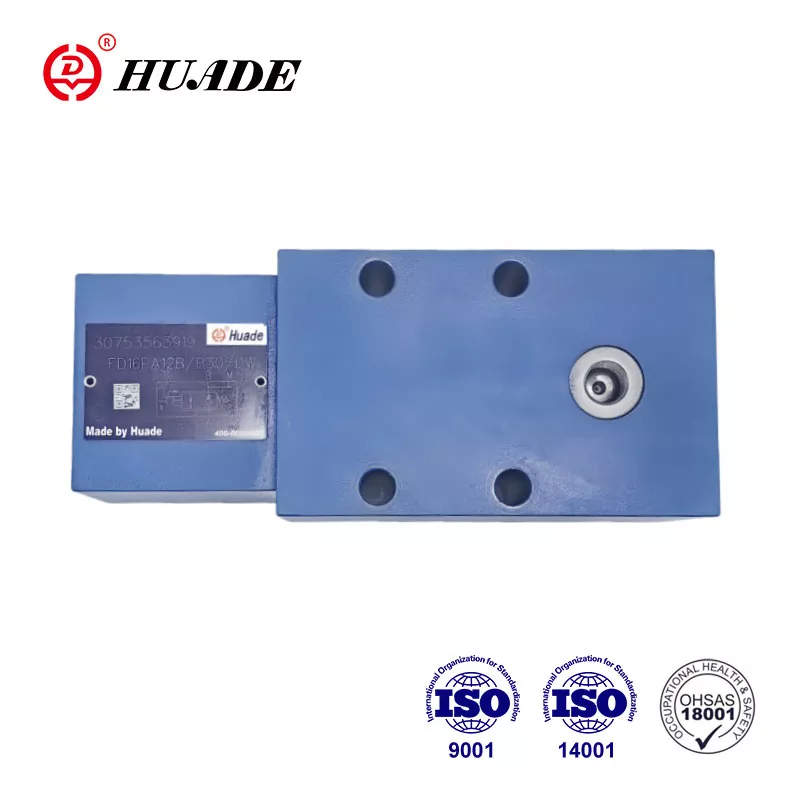

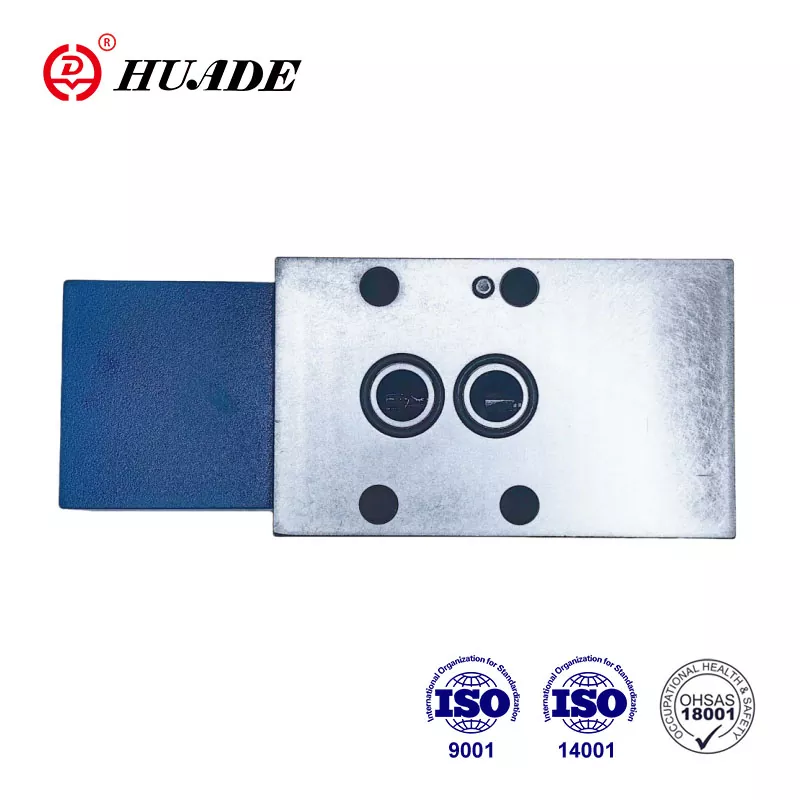

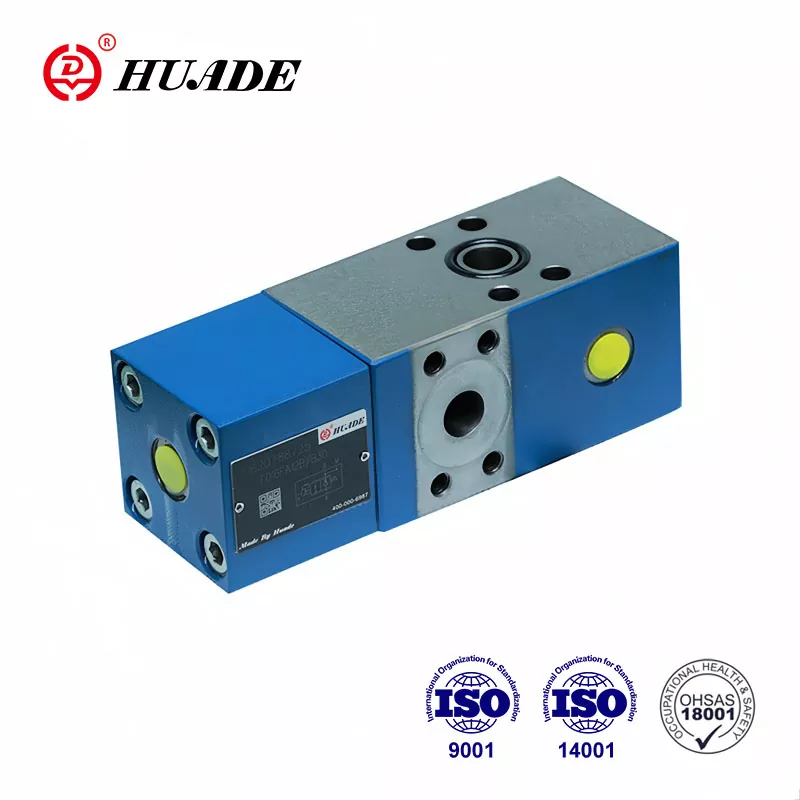

Katup Check-Q-meter FD 25 adalah perangkat katup khusus, yang terutama digunakan untuk menjaga keseimbangan aliran dalam sistem hidrolik dan memastikan pengoperasian sistem yang stabil. Alasan mengapa katup check-Q-meter Huade® FD 25 mendapatkan kepercayaan pengguna yang luas terutama karena kualitasnya yang tinggi dan harga yang relatif lebih rendah. Kemasan produk dapat disesuaikan, seperti kemasan karton standar, kemasan kotak kayu, kemasan kotak kayu lapis, kemasan plastik tahan air, dll.
|
Tekanan pengoperasian, port A, X (MPa) |
menjadi 31,5 |
|
Tekanan operasi. pelabuhan B (MPa) |
ke 42 |
|
Tekanan pilot, port X (rentang kendali aliran) (MPa) |
min.2 hingga 3.5, maks.31.5 |
|
Tekanan retak, A ke B (MPa) |
0.2 |
|
Mengatur tekanan untuk katup pelepas tekanan sekunder (MPa) |
sampai 40 |
|
Aliran (L/mnt) |
80 (ukuran12) 200 (ukuran16) |
|
Rasio luas pra-pembukaan |
luas tempat duduk si kecil/luas spul pilot=1/20 |
|
Kisaran suhu fluida tekanan (℃) |
-30 hingga+80 |
|
Kisaran viskositas (mm ²/s) |
10 hingga 800 |
|
Cairan bertekanan |
Minyak mineral (untuk segel NBR), atau ester fosfat (untuk segel FPM) |
Fitur:
▶ Pola porting ke DIN 24 340, dari D,ISO 5781 dan CETOP - RP 121H
▶ Katup periksa yang dioperasikan pilot, bebas bocor. Check-Q-meter mengontrol aliran balik Q2 sehubungan dengan aliran yang diarahkan ke sisi berlawanan dari aktuator Q1 dengan silinder, rasio luas ( Q2=Q1φ ) harus diperhitungkan.
▶ Katup bypass, aliran bebas dalam arah berlawanan
▶ Katup pelepas tekanan sekunder bawaan opsional (hanya untuk katup dengan sambungan flensa).
Aplikasi:
Katup periksa-Q-meter FD25 digunakan dalam sistem hidrolik untuk mempengaruhi kecepatan motor hidrolik dan silinder terlepas dari beban (mencegah lari). Selain itu terdapat fungsi terisolasi untuk pengaman pecahnya pipa.

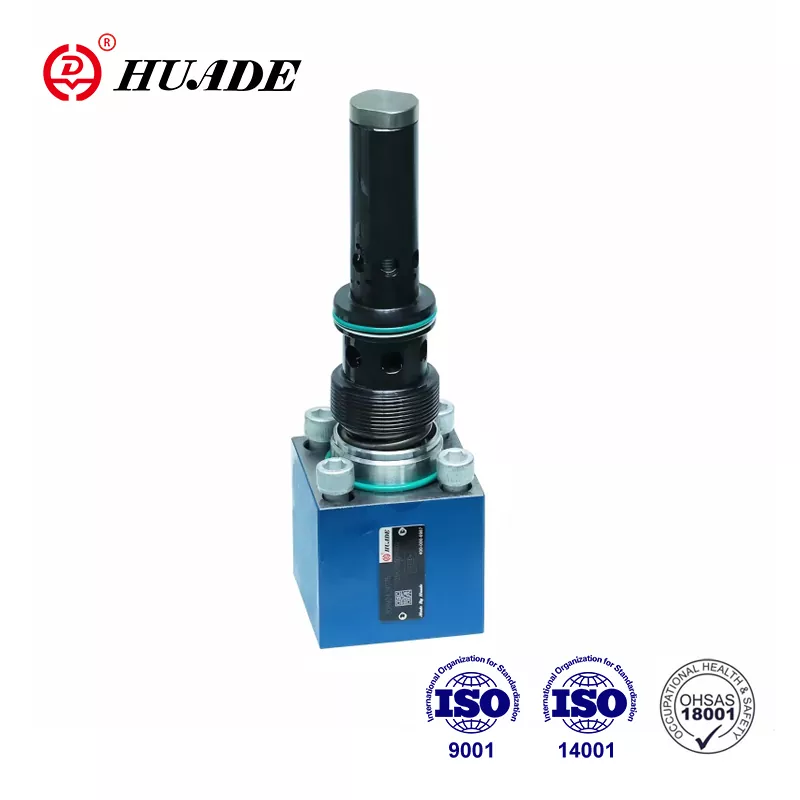

Check-Q-meter pada dasarnya terdiri dari housing (1), poppet utama (2), bagian pilot (3), spool pilot (4), spool redaman (5) dan redaman pilot (6).
Struktur Katup Periksa-Q-Meter FD
Simbol Katup Periksa-Q-Meter FD
Contoh rangkaian
Catatan:
Dua check-Q-meter tidak dapat digunakan untuk mengontrol dua silinder yang dipaksa bergerak secara mekanis secara bersamaan, karena sinkronisasi dan tekanan yang sama tidak dapat dijamin di setiap silinder.
Oleh karena itu, silinder harus dilengkapi dengan dua katup periksa yang dioperasikan pilot, tipe SL. Check-Q-meter dipasang pada jalur yang sama.
Dalam hal ini, tekanan beban tidak boleh melebihi 20MPa!
