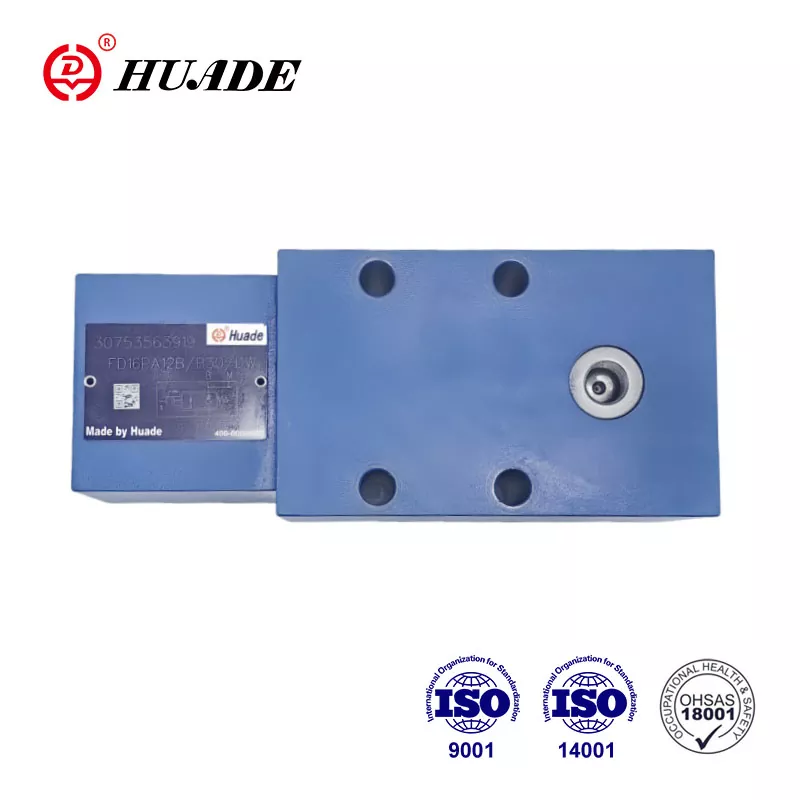

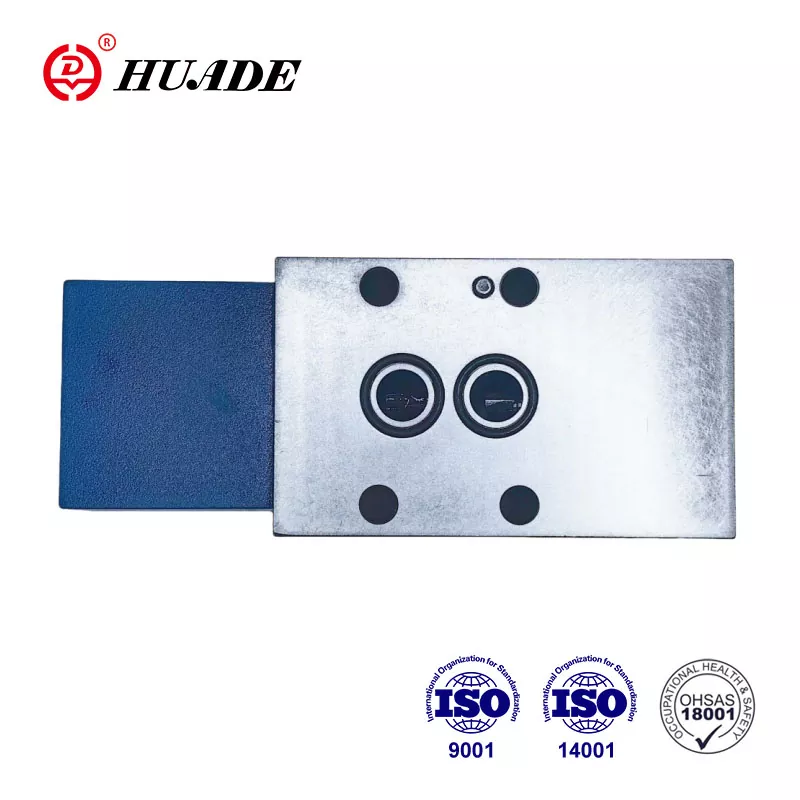

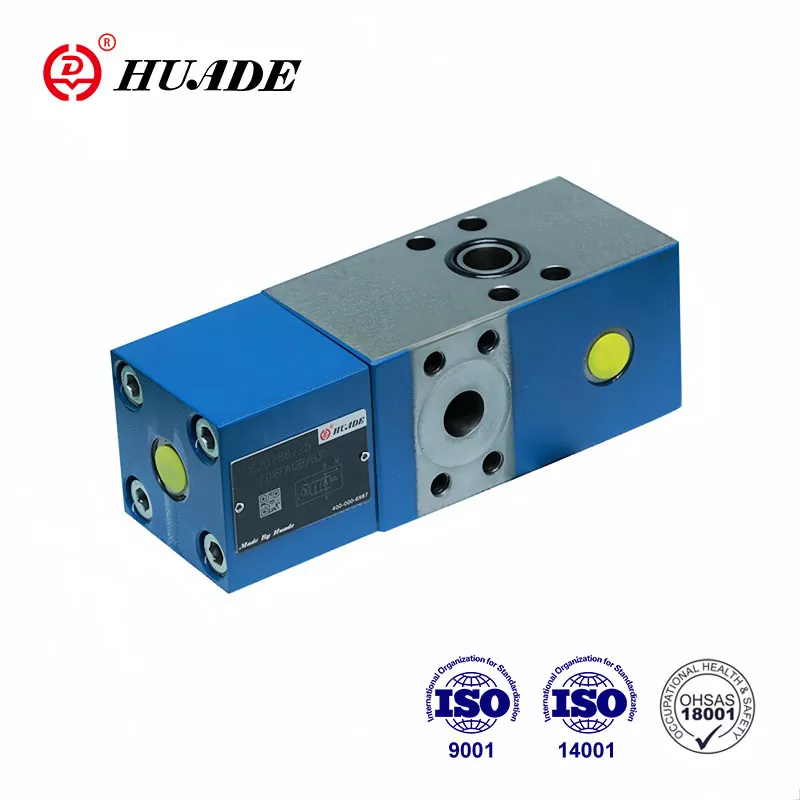

CHECK-Q-METER VALVE FD 32

Huade® Check-Q-Meter Valve FD 32 dapat digunakan dalam berbagai sistem hidrolik untuk mengontrol aliran. Mereka kompetitif dengan produk yang diketahui dengan baik dengan kualitas yang baik dan harga yang lebih murah. Dua kerja sama jangka panjang dengan Rexroth memungkinkan katup aliran yang diproduksi oleh Huade Hydraulic untuk mencapai tingkat yang sama dengan produk Rexroth. Dengan nilai jual yang unik ini, katup Huade® Check-Q-Meter sudah populer di kalangan konsumen Tiongkok.

Parameter Produk Valve-Q-Q-Meter FD 32

Fitur Produk dan Aplikasi Check-Q-Meter Valve FD 32

Fitur:

▶ Pola porting ke DIN 24 340, dari D, ISO 5781 dan CETOP - RP 121H

▶ Pilot dioperasikan periksa katup, bebas bocor. Check-Q-Meter mengontrol aliran kembali Q2 sehubungan dengan aliran yang diarahkan ke sisi berlawanan dari aktuator Q1 dengan silinder rasio area (Q2 = Q1φ) harus diperhitungkan.

▶ Katup by-pass, aliran bebas ke arah yang berlawanan

▶ Katup pelepas tekanan sekunder bawaan opsional (hanya untuk katup dengan koneksi flensa).

Aplikasi:

Katup periksa-meter FD12 digunakan untuk mempengaruhi kecepatan motor hidrolik dan silinder terlepas dari beban (mencegah melarikan diri). Selain itu ada fungsi yang terisolasi untuk keselamatan burst pipa.

Bagian dan simbol katup periksa-meter FD 32

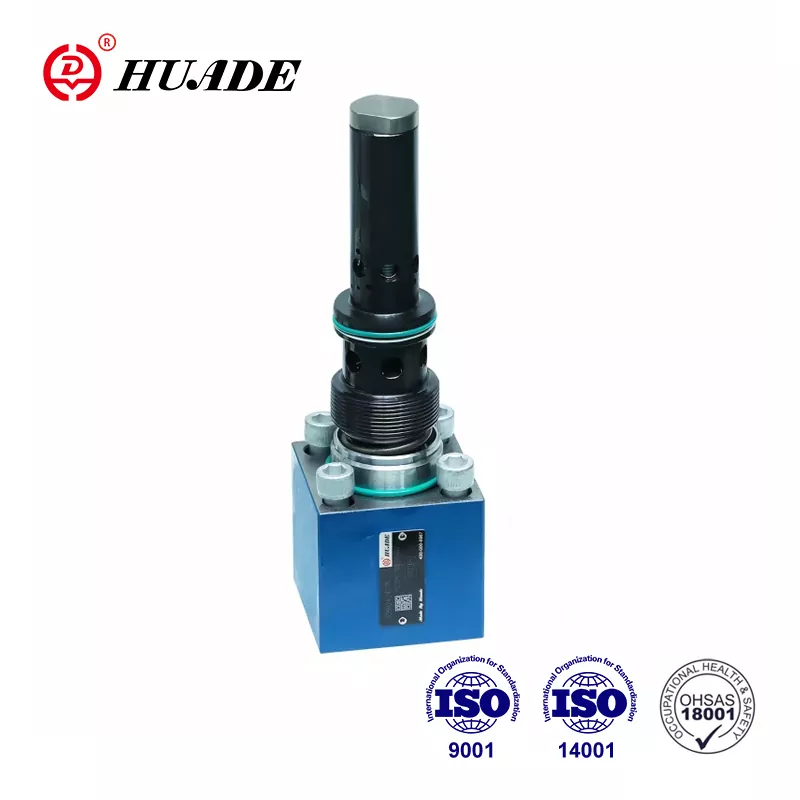

Check-Q-meter pada dasarnya terdiri dari perumahan (1), Poppet Utama (2), bagian pilot (3), spool pilot (4), spool redaman (5) dan peredam pilot (6).

Struktur katup check-q-meter FD 32

Simbol katup periksa fd-q-meter

Contoh Sirkuit

Catatan:

Dua periksa-Q-meter tidak dapat digunakan untuk mengontrol dua silinder yang dipaksa secara mekanis untuk bergerak bersama, karena sinkronisasi dan tekanan yang sama tidak dapat dijamin di setiap silinder.

Oleh karena itu, silinder harus dilengkapi dengan dua katup periksa yang dioperasikan oleh pilot, ketik sl. CHECK-Q-meter dipasang di jalur umum.

Dalam hal ini, tekanan beban tidak boleh melebihi 20MPA!
