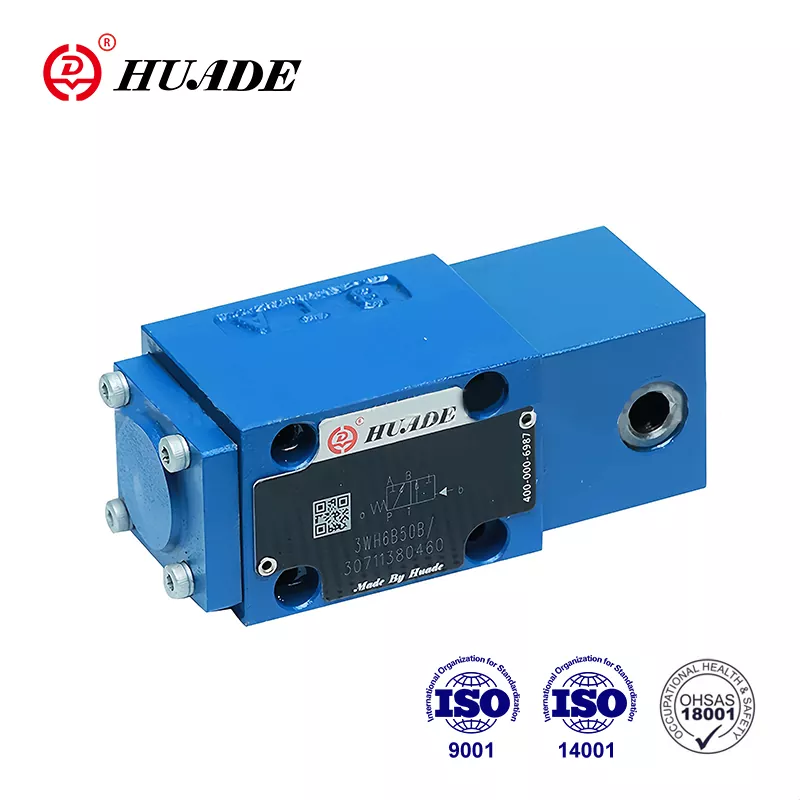

Sebagai produsen terkemuka di industri hidrolik Tiongkok, Huade Hydraulic telah memiliki dua pengalaman kerja sama jangka panjang dengan Rexroth. Katup kontrol arah Huade® tipe WH lebih maju dalam teknologi dan lebih tahan lama dibandingkan produk serupa di lini ini. Huade mengoperasikan lebih dari 750 buah peralatan produksi canggih yang diimpor dari seluruh dunia untuk memastikan produk hidrolik berkualitas tinggi. Teknologinya lebih maju dan lebih tahan lama dibandingkan produk serupa di lini ini. Pabrik ini memenuhi standar internasional, yaitu ISO9001, ISO14001 dan OH SAS18001. Rangkaian katup pengarah yang diproduksi oleh Huade Hydraulic banyak digunakan dalam sistem hidrolik kelautan. Huade memiliki kelompok pelanggan besar di industri kelautan.
|
Ukuran |
6 |
10 |
|
|
Tekanan operasi maks |
Port A, B, P (MPa) |
menjadi 31,5 |
|
|
Pelabuhan T (MPa) |
ke 16 |
||
|
Dengan simbol A dan B, port T harus digunakan sebagai port kebocoran |
|||
|
Aliran maks (L/mnt) |
hingga 60 |
hingga 120 |
|
|
Beroperasi mengalir |
Simbol Q6%dari luas penampang nominal |
||
|
Simbol W, 3% dari luas penampang nominal |
|||
|
Cairan |
Minyak mineral atau ester fosfat |
||
|
Kisaran suhu fluida bertekanan （℃） |
-20～+80 |
||
|
Kisaran viskositas (mm2/s) |
2,8~500 |
||
|
Berat (kg) |
1 silinder operasi |
kira-kira 2 |
kira-kira 3.5 |
|
2 silinder operasi |
kira-kira 2.2 |
kira-kira 4.5 |
|
|
Tekanan plot (MPa) |
menit |
0,6 hingga 1> tekanan tangki |
0.5 |
|
maks |
20 |
6 |
|
Fitur:
▶ Katup spool arah yang dioperasikan langsung
▶ Katup dua posisi dengan batas langkah opsional
▶ Pemasangan subpelat
▶ Pola pemasangan ke Din 24 340 form A, ISO 4401 dan CETOP - RP 121H
Aplikasi:
Katup WH adalah katup spul arah yang dioperasikan secara hidraulik. Katup ini digunakan untuk mengontrol penghentian, permulaan, dan arah aliran.
Katup pengarah terutama terdiri dari rumah (1), satu atau dua elemen operasi (2) (silinder yang beroperasi secara hidrolik dan pneumatik), spool kontrol (3), serta satu atau dua pegas balik (4).
Pada saat diam, spool kontrol (3) dipertahankan pada posisi tengah atau awal oleh pegas balik (3) (kecuali katup impuls).
Kumparan kontrol (3) didorong ke posisi peralihan yang diperlukan oleh elemen pengoperasian.
Dengan menahan, ketik ..OF/.
Katup pengarah yang dioperasikan secara hidraulik atau pneumatik juga tersedia dalam bentuk katup 2 posisi dengan penahan (5). Ketika elemen pengoperasian dengan penahan digunakan, setiap posisi peralihan mungkin terkunci.
Tanpa pegas balik, tanpa penahan, ketik..O/.
Saat menggunakan elemen pengoperasian tanpa pegas balik dan tanpa penahan, tidak ada posisi peralihan yang ditentukan dalam keadaan diam.
Diagram struktur
Throttle kartrid
Penggunaan throttle kartrid kemudian diperlukan bila selama prosedur peralihan dalam kondisi pengoperasian tertentu terjadi aliran yang melebihi batas kinerja katup.
Itu dicolokkan ke saluran P dari katup pengarah.
