Saat Anda bekerja dengan sistem hidrolik, Anda memerlukan komponen yang dapat berfungsi—hari demi hari, shift demi shift. ItuKatup kontrol arah 4WE10telah mendapatkan reputasinya di pabrik-pabrik di seluruh dunia karena alasan tersebut. Katup kontrol arah ini bukanlah teknologi tercanggih yang pernah ada, namun 4WE10 menangani tugas penting dalam mengendalikan aliran cairan hidrolik dengan konsistensi yang luar biasa.
Itukatup 4WE10beroperasi berdasarkan prinsip yang lugas. Kumparan elektromagnetik mendorong kumparan ke dalam badan katup, yang membuka dan menutup jalur oli hidrolik. Saat Anda memberi energi pada kumparan, kumparan akan bergerak. Saat Anda memutus aliran listrik, pegas mengembalikannya ke posisi semula. Desain 4WE10 bersifat aksi langsung, artinya tidak ada tahap pilot atau mekanisme rumit antara sinyal listrik dan gerakan mekanis.
Memahami Standar NG10 4WE10
ItuKatup kontrol arah 4WE10mengikuti apa yang disebut standar pemasangan NG10, juga dikenal sebagai CETOP 5 atau ISO 4401-05. Standarisasi ini lebih penting daripada yang Anda bayangkan untuk katup kontrol arah. Ini berarti Anda dapat menukar 4WE10 dari satu pabrikan dengan katup kontrol arah yang setara dari pabrikan lain tanpa mendesain ulang pelat pemasangan atau memasang kembali sistem Anda. Untuk tim pemeliharaan dan perancang peralatan, 4WE10 yang dapat dipertukarkan ini mengurangi kerumitan dan biaya.

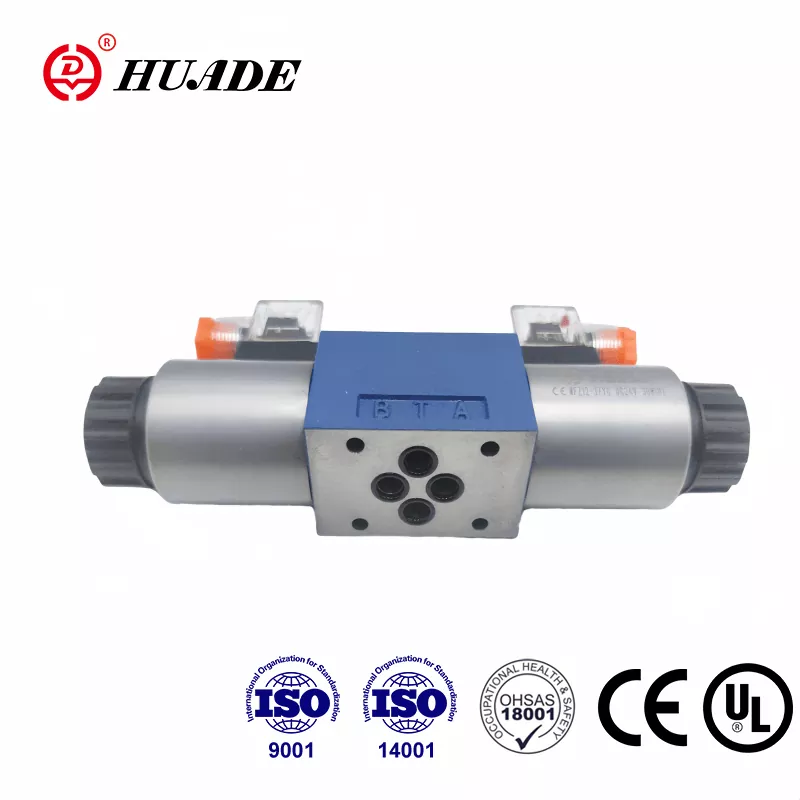

Itukatup 4WE10terhubung melalui empat port utama: P untuk saluran masuk tekanan, A dan B untuk dua port kerja yang terhubung ke aktuator Anda, dan T untuk saluran balik kembali ke tangki. Konfigurasi empat arah ini memberi 4WE10 kendali atas pergerakan dua arah, itulah sebabnya Anda akan menemukan katup kendali arah ini mengendalikan silinder yang perlu memanjang dan memendek.
Kemampuan Teknis Katup Kontrol Arah 4WE10
Itu4WE10menangani tekanan hingga 315-350 bar tergantung pada model spesifiknya, yang berarti sekitar 4,569 PSI. Itu cukup untuk sebagian besar mesin industri tanpa harus memasuki wilayah tugas berat yang ekstrem. Laju aliran nominal 4WE10 berada pada 120 liter per menit, meskipun katup kontrol arah ini dapat mendorong hingga 160 liter per menit bila diperlukan. Sebagai referensi, 120 liter per menit sama dengan kira-kira 31.7 galon per menit.
Angka-angka ini menentukan di manakatup 4WE10cocok di sistem Anda. Jika Anda menjalankan aliran yang lebih tinggi secara konsisten melalui katup kontrol arah, Anda akan mulai melihat penurunan tekanan yang menghasilkan panas dan membuang energi. Hubungan antara aliran dan penurunan tekanan di 4WE10 tidak linier—hubungan ini mengikuti hukum persegi, yang berarti menggandakan laju aliran akan melipatgandakan kehilangan tekanan. Pada nominal 120 liter per menit, katup kontrol arah 4WE10 Anda akan menunjukkan penurunan tekanan sekitar 12 bar, yang mewakili energi yang berubah menjadi panas, bukan kerja yang berguna.
Jenis Spool 4WE10 dan Aplikasinya
Itukatup 4WE10hadir dalam konfigurasi spul yang berbeda, diidentifikasi dengan huruf seperti D, E, G, dan H. Setiap huruf menentukan apa yang terjadi pada jalur fluida ketika katup kontrol arah berada di posisi tengahnya, dan memilih konfigurasi 4WE10 yang tepat penting untuk bagaimana mesin Anda berperilaku.
ItuKumparan H 4WE10memblokir semua port di posisi tengah. Hal ini menciptakan kunci hidrolik yang menahan silinder Anda tepat di tempatnya, bahkan di bawah beban. Anda akan menggunakan konfigurasi 4WE10 ini ketika akurasi posisi penting, seperti menutup penjepit saat operasi pengelasan terjadi. Sisi negatifnya adalah pemuaian termal apa pun dari oli yang terperangkap dapat meningkatkan tekanan di katup kontrol arah Anda, jadi Anda perlu memperhitungkannya dalam desain Anda.
Itu4WE10 G-spulmenghubungkan port tekanan langsung ke tangki di posisi tengah. Konfigurasi katup kontrol arah ini mengeluarkan beban pompa Anda, menurunkan tekanan sistem hingga hampir nol saat 4WE10 tidak digunakan. Hal ini biasa terjadi pada aplikasi pers di mana mesin menunggu di antara siklus. Pompa Anda bekerja, namun tidak melawan tekanan tinggi melalui katup 4WE10, sehingga menghemat energi dan mengurangi panas.
Itu4WE10 E-spulmemblokir port tekanan tetapi menghubungkan port kerja ke tangki. Hal ini memungkinkan tekanan yang terperangkap keluar dari aktuator Anda sekaligus mencegah aliran baru dari pompa melalui katup kontrol arah. Ini berguna ketika Anda perlu melepaskan tekanan sisa sebelum siklus berikutnya dimulai pada sistem 4WE10 Anda.
Aplikasi yang berbeda memerlukan perilaku yang berbeda, dan kode huruf standar memudahkan Anda menentukan dengan tepat katup kontrol arah 4WE10 mana yang Anda perlukan tanpa penjelasan teknis yang panjang.
Memasang Katup Kontrol Arah 4WE10 Anda
Memasang4WE10sangatlah mudah, tetapi Anda perlu memperhatikan beberapa detail. Katup kontrol arah dapat dipasang dalam orientasi apa pun, meskipun Anda harus mempertimbangkan di mana sambungan listrik pada 4WE10 Anda berakhir untuk kemudahan perawatan. Kumparan dapat dilepas dan dapat berputar 360 derajat pada porosnya, yang membantu saat Anda menghadapi ruang sempit pada instalasi 4WE10 Anda.
Satu detail yang sering diabaikankatup 4WE10adalah tekanan garis balik. Meskipun port utama menangani 350 bar, port tangki pada katup kontrol arah Anda harus tetap di bawah 160 bar. Jika Anda menjalankan beberapa unit 4WE10 yang berbagi jalur balik yang sama, lonjakan tekanan dari satu katup kontrol arah dapat memengaruhi yang lain. Tekanan balik bahkan mungkin menyebabkan pergerakan spool yang tidak diinginkan di 4WE10 Anda. Menggunakan katup periksa individual pada setiap saluran balik 4WE10 atau memastikan ukuran saluran yang memadai mencegah masalah ini.
ItuKatup kontrol arah 4WE10mencakup ketentuan untuk penggantian manual, yang memungkinkan Anda mengoperasikannya dengan tangan selama commissioning atau pemecahan masalah. Fitur pada 4WE10 ini memiliki batas tekanan 50 bar pada port tangki. Ini tidak dirancang sebagai fungsi keselamatan atau untuk pengoperasian reguler katup kontrol arah Anda, hanya sebagai bantuan pemeliharaan.
Spesifikasi Listrik 4WE10

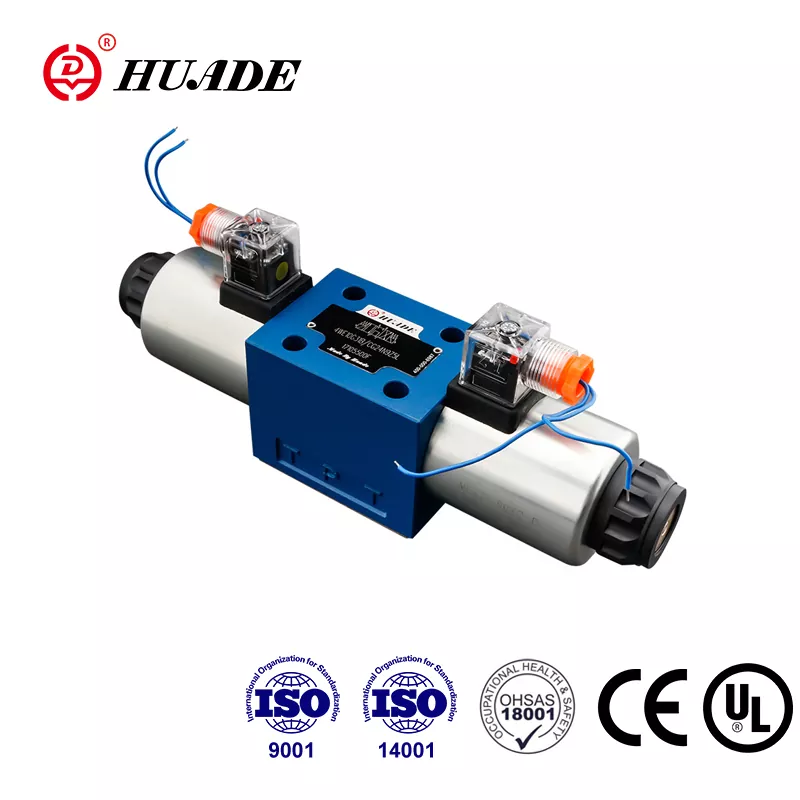

PalingKatup kontrol arah 4WE10dijalankan pada 24V DC, meskipun Anda akan menemukan versi 4WE10 untuk 12V, 48V, 110V AC, dan 220V AC tergantung pada standar fasilitas Anda. Kumparan 4WE10 dihubungkan melalui konektor listrik DIN EN 175301-803, yang telah menjadi standar industri untuk katup kontrol arah industri. Banyak versi 4WE10 dilengkapi indikator LED yang menyala ketika koil diberi energi, memberi Anda konfirmasi visual cepat tanpa memerlukan multimeter.
Itu4WE10desain koil menggunakan konstruksi pin basah, artinya koil tersebut bersentuhan langsung dengan oli hidrolik yang mengalir melalui katup kontrol arah. Kontak oli di 4WE10 ini melakukan beberapa hal berguna. Ini mendinginkan koil, mencegah kelebihan beban termal di katup kontrol arah Anda. Ini meredam getaran mekanis dan kebisingan, menjaga pengoperasian 4WE10 tetap senyap. Dan ini memberikan pelumasan yang memperpanjang masa pakai koil pada katup kontrol arah Anda. Kelemahannya adalah jika Anda mengalami kegagalan koil pada 4WE10, Anda perlu menguras atau mengisolasi bagian sistem tersebut sebelum penggantian, meskipun desain yang dapat dilepas membuat proses ini relatif cepat untuk katup kontrol arah.
Persyaratan Cairan untuk Katup 4WE10
ItuKatup kontrol arah 4WE10mengharapkan oli hidrolik berbasis mineral dengan viskositas sekitar 37 mm²/s pada 55°C. 4WE10 mentolerir rentang yang luas dari 2,8 hingga 380 mm²/s, namun pengoperasian pada suhu ekstrem akan memengaruhi kinerja katup kontrol arah Anda. Oli yang sangat tipis meningkatkan kebocoran internal pada 4WE10, sedangkan oli yang kental memperlambat waktu respons dan meningkatkan penurunan tekanan melalui katup kontrol arah.
Pengendalian kontaminasi sangat penting bagikatup 4WE10kehidupan. Rekomendasi untuk katup kontrol arah adalah kebersihan ISO 4406 20/18/15 atau lebih baik, dengan filtrasi pada 10-16 mikron. Itu mungkin terdengar terlalu presisi, tetapi jarak antara spool dan bore pada 4WE10 Anda berkisar antara 5-25 mikron tergantung pada desain katup kontrol arah. Partikel dalam kisaran ukuran tersebut bertindak seperti amplas, memakai permukaan presisi di 4WE10 Anda yang menutup setiap port satu sama lain.
Partikel keras menimbulkan goresan yang meningkatkan kebocoran seiring waktu pada AndaKatup kontrol arah 4WE10. Kontaminan lunak dan air dapat menyebabkan korosi atau membentuk endapan lumpur. Apa pun yang terjadi, kinerja katup 4WE10 Anda menurun. Dalam sistem yang sangat kotor, Anda mungkin melihat kemacetan di mana spool 4WE10 tidak dapat bergerak dengan lancar atau kembali dengan lamban ke posisi tengah di katup kontrol arah.
Penurunan Tekanan 4WE10 dan Efisiensi Sistem
Memahami penurunan tekanan membantu Anda merancang sistem yang lebih efisien dengankatup 4WE10. Pada 60 liter per menit, katup pengatur arah Anda turun sekitar 3 bar. Pada 100 liter per menit, itu melonjak menjadi 8 bar melalui 4WE10. Pada maksimum 120 liter per menit, Anda kehilangan 12 bar pada katup kontrol arah.
Setiap batang penurunan tekanan pada laju aliran tertentu mewakili daya yang diubah menjadi panas dalam sistem Anda4WE10. Rumusnya sederhana: kehilangan daya sama dengan laju aliran dikalikan penurunan tekanan. Pada 100 liter per menit dengan penurunan 8 bar melalui katup kontrol arah, itu berarti sekitar 1,3 kilowatt panas. Sistem Anda perlu menghilangkan panas yang dihasilkan oleh 4WE10, baik melalui pendingin atau dengan menerima suhu oli yang lebih tinggi.
Untuk sistem yang mengutamakan efisiensi, pertahankan laju aliran di bawah 80 liter per menit melaluiKatup kontrol arah 4WE10memberi Anda keseimbangan yang lebih baik antara ukuran katup dan pembangkitan panas. Jika Anda memerlukan aliran yang lebih tinggi daripada yang dapat ditangani secara efisien oleh 4WE10, pertimbangkan ukuran berikutnya atau gunakan beberapa katup kontrol arah secara paralel.
4WE10 Peralihan Waktu dan Respon
Itukatup 4WE10biasanya beralih dalam 70-120 milidetik, yang cukup cepat untuk sebagian besar aplikasi industri tetapi tidak seketika. Fitur peredam internal pada katup kontrol arah memperlancar transisi, mencegah kejutan hidrolik yang dapat merusak komponen atau menimbulkan kebisingan. Anda akan menemukan lubang dan ruang kecil yang dirancang pada spul 4WE10 yang mengukur aliran oli selama peristiwa peralihan.
BeberapaKatup kontrol arah 4WE10model menyertakan sekrup penyesuaian eksternal yang memungkinkan Anda menyetel kecepatan peralihan. Hal ini berguna ketika beberapa unit 4WE10 berbagi jalur yang sama, memungkinkan Anda mengatur waktu peralihannya secara terhuyung-huyung untuk menghindari transien tekanan dalam sistem katup kontrol arah Anda.
Aplikasi Umum untuk Katup Kontrol Arah 4WE10
Anda akan menemukannyakatup 4WE10di seluruh pengaturan industri. Aplikasi peralatan mesin menggunakan katup kontrol arah 4WE10 untuk penjepitan kerja, di mana silinder perlu memanjang dengan kuat dan menahan posisi saat pemotongan terjadi. Mesin cetak injeksi menggunakan 4WE10 untuk mengontrol pin katup yang mengatur aliran plastik. Jalur perakitan otomatis menggunakan katup kontrol arah ini pada robot pick-and-place untuk pergerakan penentuan posisi yang terpisah.
Itu4WE10unggul dalam kontrol diskrit—pindah ke posisi A, berhenti, pindah ke posisi B, berhenti. Katup kontrol arah ini tidak menangani kontrol proporsional dengan baik karena terbuka atau tertutup tanpa ada apa pun di antaranya. Jika Anda memerlukan kontrol kecepatan variabel atau pengaturan aliran yang presisi melebihi apa yang ditawarkan 4WE10, Anda dapat menggunakan katup kontrol arah proporsional dalam seri 4WRPE.
Merawat Katup 4WE10 Anda
Itu4WE10desain koil yang dapat dilepas menyederhanakan perawatan untuk katup kontrol arah ini. Jika koil pada 4WE10 Anda rusak, Anda dapat menggantinya tanpa membuka sistem hidrolik. Cabut steker listrik, buka mur penahan, cabut kumparan lama, dan pasang yang baru pada katup pengatur arah Anda. Kumparan 4WE10 dapat berputar selama pemasangan, sehingga Anda dapat menempatkan konektor listrik di tempat yang paling nyaman.
Keausan spool internal diKatup kontrol arah 4WE10pada akhirnya menyebabkan peningkatan kebocoran dan respons yang lamban. Anda mungkin memperhatikan bahwa silinder melayang perlahan ketika harus menahan posisinya, atau waktu perpindahan bertambah pada 4WE10 Anda. Pada saat itu, Anda sedang mempertimbangkan untuk membangun kembali katup kontrol arah dengan segel baru dan mungkin spool baru, atau mengganti 4WE10 Anda seluruhnya. Perhitungan ekonomisnya bergantung pada biaya tenaga kerja Anda versus harga katup.
Terkait kontaminasi yang menempel di4WE10muncul sebagai operasi terputus-putus atau kegagalan perpindahan total. Kadang-kadang Anda dapat memulihkan fungsi katup kontrol arah dengan membilas sistem dan mengganti filter, namun jika skoring telah terjadi pada spool atau bore 4WE10, Anda memerlukan suku cadang pengganti untuk katup kontrol arah.
Sumber Katup Kontrol Arah 4WE10 Anda
Bosch Rexroth mencetuskan4WE10merancang dan menawarkan variasi katup kontrol arah terluas dengan 53 konfigurasi spool berbeda. Katup 4WE10 berfungsi sebagai standar referensi untuk katup kontrol arah. Hydac, Parker, Eaton Vickers, dan Argo Hytos semuanya memproduksi versi 4WE10 yang kompatibel dan dipasang pada antarmuka yang sama. Pabrikan Tiongkok seperti CML dan Huade memproduksi alternatif 4WE10 yang hemat biaya dan mempertahankan standar pemasangan untuk katup kontrol arah.
Harga untukKatup kontrol arah 4WE10berkisar antara $18 hingga $38 per unit tergantung pada kuantitas, spesifikasi, dan pemasok. Jumlah pesanan minimum untuk 4WE10 unit bervariasi dari satu buah hingga 50 buah atau lebih, dengan pesanan yang lebih besar menyebabkan harga satuan lebih rendah. Waktu tunggu biasanya berjalan 10-15 hari untuk konfigurasi standar 4WE10.
Standardisasi berarti Anda dapat mencari sumberKatup kontrol arah 4WE10dari banyak pemasok dan menjaga pertukaran. Untuk aplikasi penting, Anda dapat menyediakan katup 4WE10 dari dua produsen berbeda untuk memastikan Anda tidak pernah bergantung pada satu rantai pasokan untuk katup kontrol arah Anda.
Keterbatasan 4WE10 dan Kapan Mempertimbangkan Alternatif
ItuKatup kontrol arah 4WE10menangani peran yang dirancang dengan baik tetapi memiliki keterbatasan yang jelas. Sifat biner dari kontrol 4WE10 berarti katup kontrol arah ini tidak cocok untuk aplikasi yang memerlukan kecepatan variabel atau soft start. Penurunan tekanan pada aliran tinggi membuat 4WE10 tidak efisien untuk pengoperasian aliran tinggi yang berkelanjutan. Kebocoran internal yang melekat pada desain spool 4WE10 berarti katup kontrol arah ini tidak akan menahan tekanan tanpa batas waktu dalam konfigurasi pusat tertutup.
Jika Anda membutuhkan kontrol proporsional melebihi apa yang ada4WE10penawaran, lihat katup kontrol arah dengan elektronik terintegrasi dan solenoida proporsional. Jika Anda membutuhkan kebocoran yang sangat rendah, pertimbangkan katup model poppet daripada 4WE10. Jika Anda bekerja dengan aliran yang jauh di atas 120 liter per menit, ukuran berikutnya (NG16 atau NG25) lebih masuk akal dibandingkan katup kontrol arah 4WE10.
Itu4WE10teknologinya sudah matang, yang berarti Anda tidak akan melihat peningkatan dramatis pada kinerja dasar 4WE10. Inovasi dalam hidrolika telah beralih ke katup kontrol arah yang proporsional dan cerdas dengan diagnostik terintegrasi. 4WE10 tetap relevan untuk aplikasi yang kemampuannya sesuai dengan persyaratan dan jika terbukti, teknologi katup kontrol arah standar melebihi manfaat pendekatan yang lebih baru.
Memilih Konfigurasi 4WE10 yang Tepat
Memilih aKatup kontrol arah 4WE10memerlukan penyesuaian parameter sistem Anda dengan kemampuan katup. Hitung laju aliran yang Anda perlukan dan pastikan tetap di bawah 80-100 liter per menit untuk efisiensi dengan 4WE10. Pastikan tekanan Anda tetap dalam batas 315-350 bar dengan margin keamanan yang memadai untuk katup kontrol arah Anda. Pilih jenis spul 4WE10 yang menyediakan perilaku pemusatan yang dibutuhkan aplikasi Anda.
Pertimbangkan pasokan listrik yang tersedia di lokasi instalasi Anda dan tentukan yang sesuai4WE10tegangan koil untuk katup kontrol arah Anda. Pikirkan baik-baik akses perawatannya—dapatkah seseorang menjangkau konektor dan koil listrik pada 4WE10 Anda saat servis diperlukan? Rencanakan pemipaan saluran balik Anda untuk menghindari masalah tekanan balik pada katup kontrol arah.
Itu4WE10keandalan berasal dari desain mekanisnya yang sederhana dan proses manufaktur yang matang di balik katup kontrol arah ini. Jika diterapkan dengan benar dalam lingkup pengoperasiannya dan dipelihara sesuai dengan praktik sistem hidraulik dasar, 4WE10 menghasilkan layanan yang konsisten selama bertahun-tahun. Keandalan tersebut, dipadukan dengan ketersediaan global dan harga yang kompetitif, menjelaskan mengapa katup kontrol arah 4WE10 tetap menjadi pilihan standar untuk kontrol hidraulik industri meskipun merupakan salah satu teknologi katup lama yang masih diproduksi.
Untuk sistem yang benar-benar hanya memerlukan kontrol posisi diskrit pada laju aliran sedang, makaKatup kontrol arah 4WE10mewakili solusi praktis dan dipahami dengan baik. Ini tidak akan memberi Anda kecanggihan teknologi yang lebih baru, tetapi 4WE10 akan muncul di tempat kerja setiap hari dan melakukan tugasnya tanpa drama.
