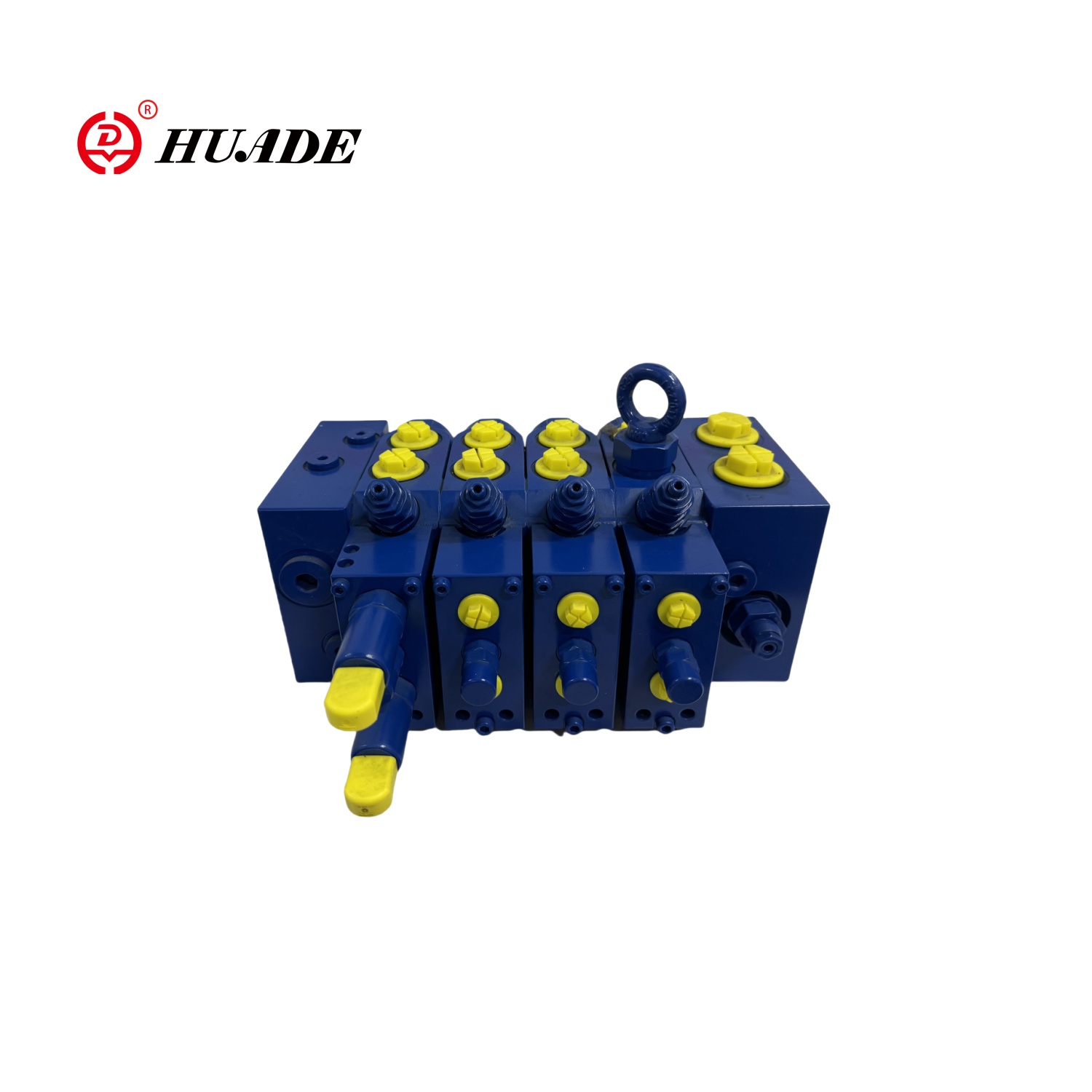

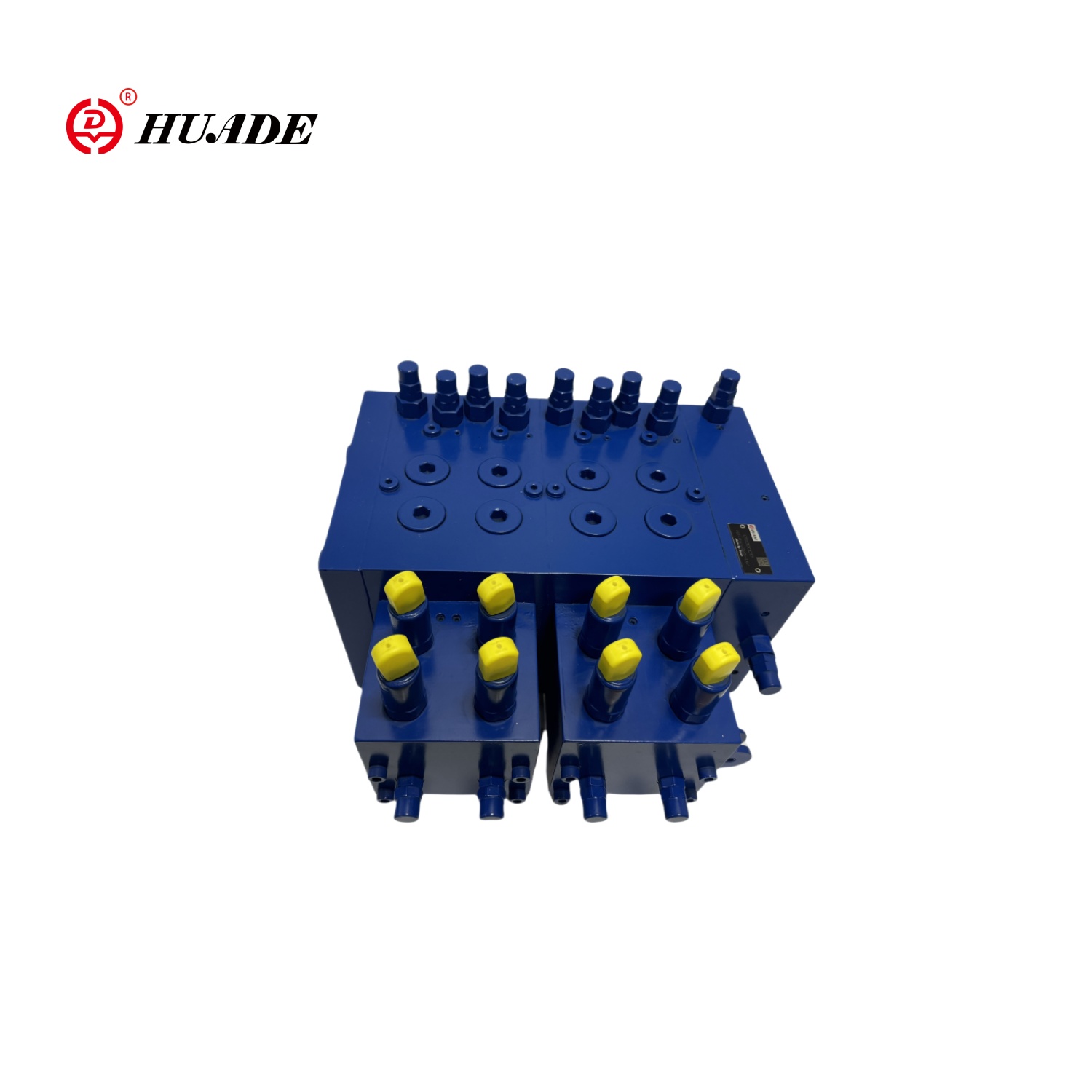

Katup multi-arah yang peka terhadap beban adalah katup yang memberi umpan balik sinyal perubahan tekanan, aliran dan daya ke katup untuk mewujudkan fungsi kontrol. Secara otomatis dapat menyesuaikan aliran sesuai dengan perubahan beban untuk menjaga stabilitas dan efisiensi sistem. Katup multi-arah yang sensitif terhadap beban biasanya dilengkapi dengan sensor tekanan untuk memantau perubahan tekanan hidrolik dalam sistem secara real time.
| Umumnya | ||
| Lokasi Instalasi | Tidak ada persyaratan | |
| Pelabuhan minyak | Utas pipa IS0228/1 | |
| Berat | Minyak saluran masuk (samping) （kg） | 7 |
| Katup terarah, hidrolik （kg） | 7.1 | |
| Katup terarah, elektro-hidrolik （kg） | 7.5 | |
| End （kg） | 5.8 | |
| Minyak hidrolik dan kisaran suhu sekitar (℃) | -20 hingga 80 | |
| Hidrolik | ||
| Mengalir | Port p q l/mnt | 300 dengan saluran masuk minyak menengah |
| L/mnt | 200 dengan inlet oli samping | |
| Port a 、 b q l/mnt | 150 dengan kompensator tekanan dan fungsi penahan beban (tipe S) | |
| L/mnt | 190 dengan kompensator tekanan, tanpa fungsi penahan beban (tipe T) | |
| L/mnt | 200 Kompensator Tekanan (Tipe C) | |
| Tekanan nominal P Bar | 350 | |
| Tekanan kerja maksimum per port | P P BAR | 350 |
| A, B P Bar | 420 | |
| LS P Bar | 330 | |
| T bar | 30 | |
| Dan P bar | Tidak ada tekanan kembali ke tangki | |
| Tekanan pilot maksimum per port | X P Bar | 35 |
| A, B P Bar | 35 | |
| Kisaran tekanan pilot | Bilah P Hidraulik | 8.5 hingga 22.5 |
| Bar P Electro-Hydraulic | 6.5 hingga 17.2 | |
| Kontrol yang diperlukan tekanan diferensial katup multi-arah | S-Type dan C-Type P Bar | 18 |
| T-Type P Bar | 25 | |
| LS Fungsi katup pelepas (rentang penyesuaian) bilah | 50 hingga 149? 150 hingga 330 | |
| Oli hidrolik | DIN51524 Minyak mineral | |
| Rentang viskositas v mm2/S | 10 hingga 380 | |
| Tingkat kontaminasi yang diizinkan dari minyak hidrolik | Level 20/18/15 | |
| Tingkat kebersihan menurut IS04406 (c) | Disarankan untuk menggunakan filter dengan akurasi filtrasi minimum β10≥75 | |
| Perangkat elektronik | ||
| Katup kontrol pilot listrik | TM1005110 Switching Valve | |
| TM82002 Valve Proporsional | ||
Fitur:
▶ Katup arah proporsional untuk kontrol aliran terlepas dari tekanan beban
▶ Struktur tipe chip
▶ Dengan fungsi kompensasi tekanan beban
▶ Pengulangan tinggi dan histeresis rendah
▶ Dapat disesuaikan dengan limiter stroke
▶ Katup overflow dengan fungsi pengisian minyak
| Tekanan | 300bar |
| Mengalir | 120l/mnt |
| Tekanan nominal | 250bar (sisi pompa) |
| 300bar (sisi aktuator) | |
| Aliran maksimum | |
| (Sisi pompa) | 200L/mnt (saluran masuk oli samping) |
| 200L/mnt (inlet minyak menengah) | |
| (Sisi aktuator) | 200L/mnt (dengan fungsi holding beban) |
| 190l/mnt (dengan kompensator tekanan) | |
| 150l/mnt (dengan kompensator tekanan dan katup penahan beban) |
Aplikasi:
Katup multi-arah penginderaan beban telah banyak digunakan di banyak bidang karena kinerjanya yang sangat baik, seperti mesin konstruksi, mesin pertanian, manufaktur industri, mesin pengangkat dan transportasi, mesin pertambangan, kapal dan teknik kelautan.
