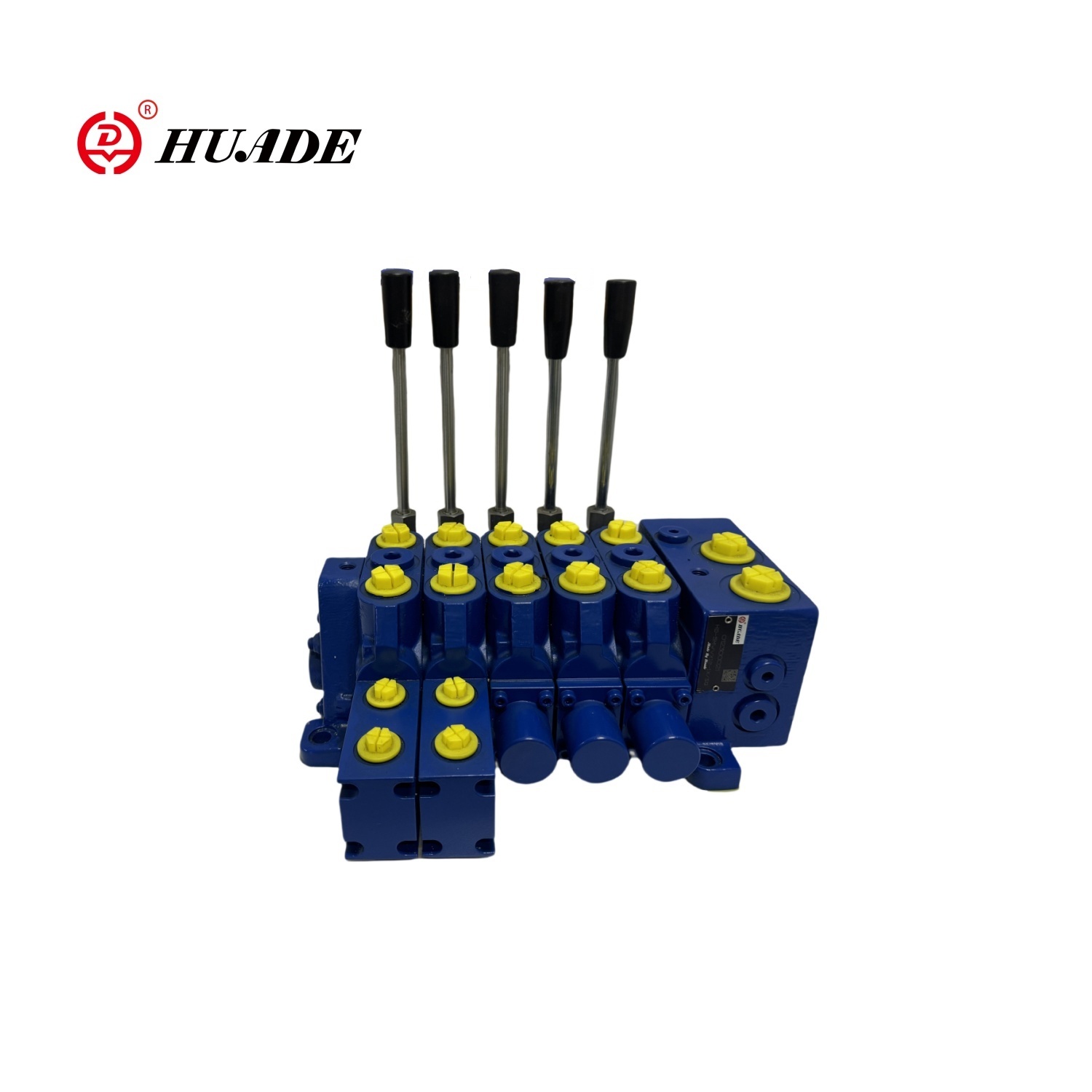

MWVX12-1X Multi-Way Valve terutama berlaku di bidang seperti mesin konstruksi, mesin mengemudi tiang, dan lainnya. Ini fitur fungsi kompensasi tekanan (kompensasi pasca-katup). Distribusi aliran mengadopsi mode distribusi independen-beban, yang dikenal sebagai sistem LUDV (penginderaan beban dan pembongkaran dengan katup arah dan pompa perpindahan variabel). Di bawah kondisi undersaturation dan saturasi aliran, semua tindakan eksekusi dapat beroperasi secara normal. Produk ini mengadopsi desain modular, memungkinkan kombinasi fleksibel sesuai dengan kebutuhan pengguna.
| Umumnya | ||||||
| Berat | One-piece Multi-Way Valve (KG) | 5.5 | ||||
| Pelat akhir | 1.5 | |||||
| Impor minyak | 7 | |||||
| Lokasi Instalasi | Lokasi apa pun | |||||
| Jenis Port Minyak | Koneksi berulir | |||||
| Parameter hidrolik | ||||||
| Aliran Dinilai | Oil Inlet P (L/Min) | 120 | ||||
| Port Minyak Bekerja A, B (L/Min) | 70 | |||||
| Tekanan Dinilai | LS (bar) | 250 | ||||
| Tekanan kerja maksimum pelabuhan oli | P (bar) | 250 | ||||
| A, B (bar) | 300 | |||||
| T (bar) | 20 | |||||
| A, B (bar) | 35 | |||||
| Tekanan pilot maksimum di pelabuhan oli | Gunakan kurva kontrol dari 6 hingga 25 bar dan pastikan tekanan saluran masuk oli (minimum 3 bar) | |||||
| Jangkauan | ||||||
| Oli hidrolik | DIN51524 Minyak mineral atau vdma24569 Hees | |||||
| Kisaran suhu oli hidrolik (℃) | -20 hingga 80 | |||||
| Rentang viskositas v mm2/s | 10 hingga 380 | |||||
| Tingkat kontaminasi yang diizinkan dari minyak hidrolik | Level 20/18/16 | |||||
| Tingkat kebersihan menurut IS04406 (c) | Disarankan untuk menggunakan filter dengan akurasi filtrasi minimum β10≥75 | |||||
| Panduan Aplikasi | Port oli sirkuit | |||||
| P, t (a) | P, t (s) | M, LS | A, B, P3 | A, b | ||
| Torsi Pengetatan Pipa Fitting (NM) | 50 | 70 | 20 | 50 | 20 | |
| Pengaturan Tekanan Sistem | Pengaturan oleh katup pelepas tekanan LS | |||||
| Catatan: Jangan menyemprot blok katup secara langsung dengan cairan bertekanan | ||||||
Fitur:
| Tekanan | 300bar |
| Mengalir | 120l/mnt |
| Tekanan nominal | 250bar (sisi pompa) |
| 300bar (sisi aktuator) |
1.LOOD Distribusi Aliran Independen-Tekanan (LUDV)
Untuk pompa variabel/untuk pompa perpindahan tetap
Katup holding beban bawaan
Fungsi pembongkaran
2. Karakteristik respons yang baik
3. Mengurangi nilai puncak
4. Rentang dan pendinginan
5. Risiko kavitasi yang lebih rendah
6. Struktur Chip: saluran masuk minyak; dapat diperluas melalui koneksi chip (maksimum 8 koneksi di satu sisi, hingga 16 koneksi dengan koneksi menengah)
7. Bentuk Kontrol: Kontrol Hidraulik; kontrol aliran manual; kontrol senyawa hidrolik dan manual
8.LOAD Kompensasi Tekanan; pengulangan tinggi; histeresis rendah
9. Valve Core Stroke Limiter dapat digunakan untuk menyesuaikan aliran
10.LOAD Relief Valve: Katup kartrid kompak yang dioperasikan dengan pilot besar dengan fungsi pengisian minyak
11. Fungsi Pembatas Tekanan: Digunakan untuk seluruh katup multi-arah
Aplikasi:
MWVX12-1X Multi-Way Valve terutama berlaku di bidang seperti mesin konstruksi, mesin mengemudi tiang, dan lainnya.
