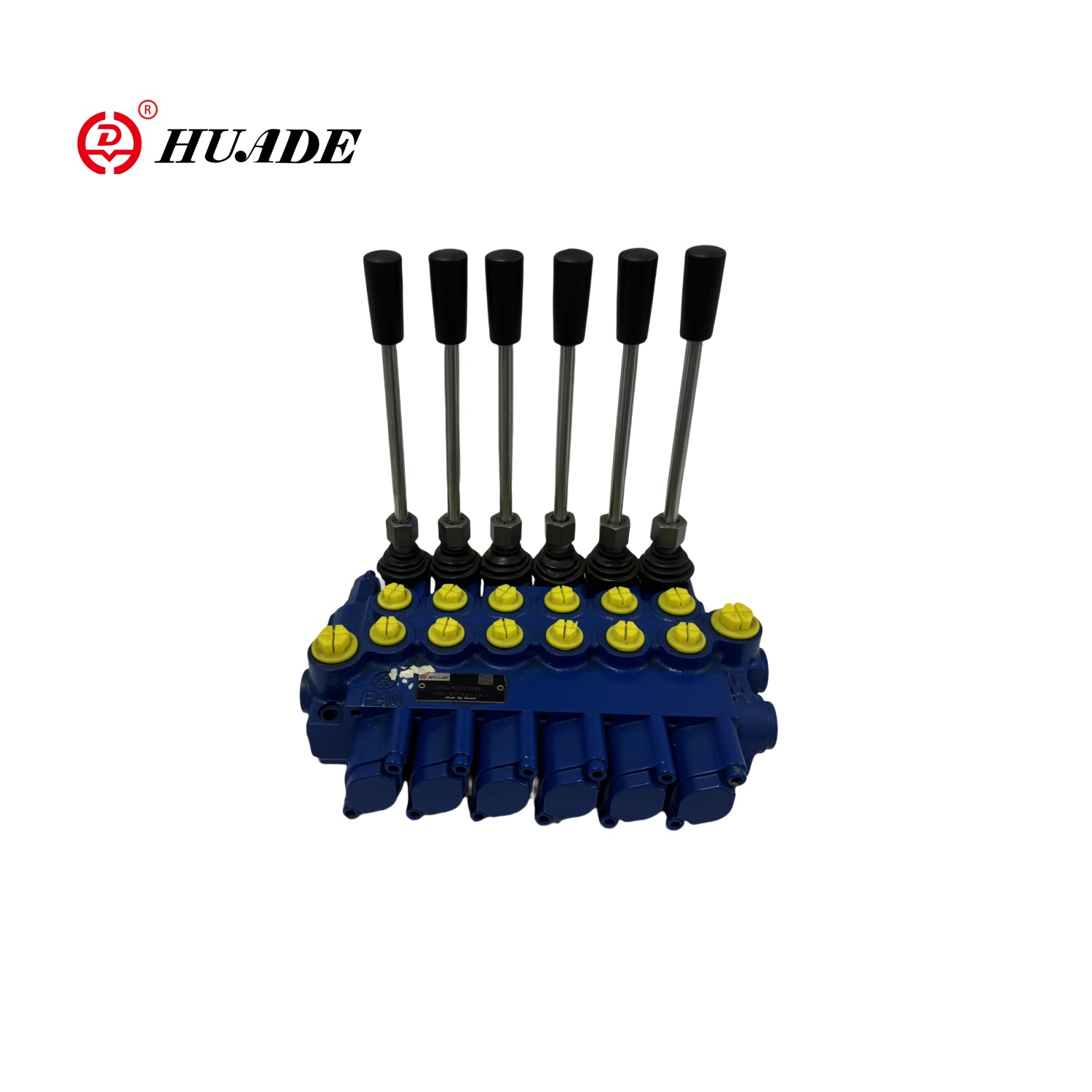

Huade's Open Center Multi-Way Valve adalah katup hidrolik khusus. Karakteristiknya adalah bahwa ketika inti katup berada di posisi tengah, output oli hidrolik oleh pompa hidrolik dapat mengalir kembali ke tangki oli melalui katup multi-arah. Katup multi-jalan pusat terbuka umumnya mengadopsi struktur katup multi-arah enam arah. Sirkuit oli utama dari outlet pompa hidrolik dibagi menjadi dua sirkuit: sirkuit oli paralel (saluran paralel) dan sirkuit oli bypass (saluran tengah terbuka). Regulasi kecepatan katup multi-jalan pusat terbuka mengadopsi kombinasi pelambatan bypass dan throttling inlet minyak. Efek regulasi kecepatan dicapai dengan mengendalikan jumlah pembukaan silinder oli dan tangki oli melalui pelambatan inti katup.
| Fitur Struktural | Struktur keseluruhan |
| Instalasi dan Perbaikan | 2 × m8 baut |
| Koneksi tekanan | Open Center Multi-Way Valve |
| Suhu sekitar | -40 hingga +60 ℃ |
| Media minyak | Minyak hidrolik mineral |
| Rentang viskositas | Diizinkan 12 ~ 800mm2/s |
| Kisaran yang disarankan 20 ~ 100mm2/s | |
| Suhu oli | -15 hingga 80 ℃ |
| Level filter | Level kontaminasi padat minyak NAS1638 Level 10 |
| Tekanan kerja maksimum | P = 250 bar, t = 50bar, a, b = 300bar |
| Aliran Dinilai | 40l/mnt |
| Perjalanan inti katup | ± 6mm |
| Kekuatan pendorong spool | Kurang dari 200n |
Fitur:
▶ Mengadopsi desain integral untuk mengontrol arah aliran cairan di status awal, bekerja dan menghentikan
▶ Tekanan ke 250bar
▶ Aliran ke 40l/mnt
▶ Struktur integral 6 unit
▶ Jenis pusat terbuka
Aplikasi:
Katup multi-arah pusat terbuka terutama digunakan dalam rig pengeboran batubara, crane dan rig pengeboran.
