Saat bekerja dengan sistem hidrolik, memilih katup kontrol arah yang tepat dapat membuat perbedaan besar dalam kinerja dan keandalan peralatan Anda. Katup kontrol arah Rexroth 4WE 6 Y telah mendapatkan reputasinya sebagai komponen yang dapat diandalkan dalam hidrolika industri, dan memahami apa yang membuatnya istimewa dapat membantu Anda memutuskan apakah ini merupakan pilihan yang tepat untuk aplikasi Anda.
Apa itu Katup Kontrol Arah?
Sebelum mendalami secara spesifik model 4WE 6 Y, ada baiknya kita memahami fungsi katup kontrol arah. Katup ini merupakan komponen fundamental dalam sistem hidrolik yang mengontrol aliran fluida hidrolik. Dengan mengubah jalur fluida, mereka menentukan ke arah mana silinder bergerak atau apakah motor berputar ke arah tertentu. Anggap saja mereka sebagai pengontrol lalu lintas cairan hidrolik, mengarahkannya ke tempat yang seharusnya dituju.

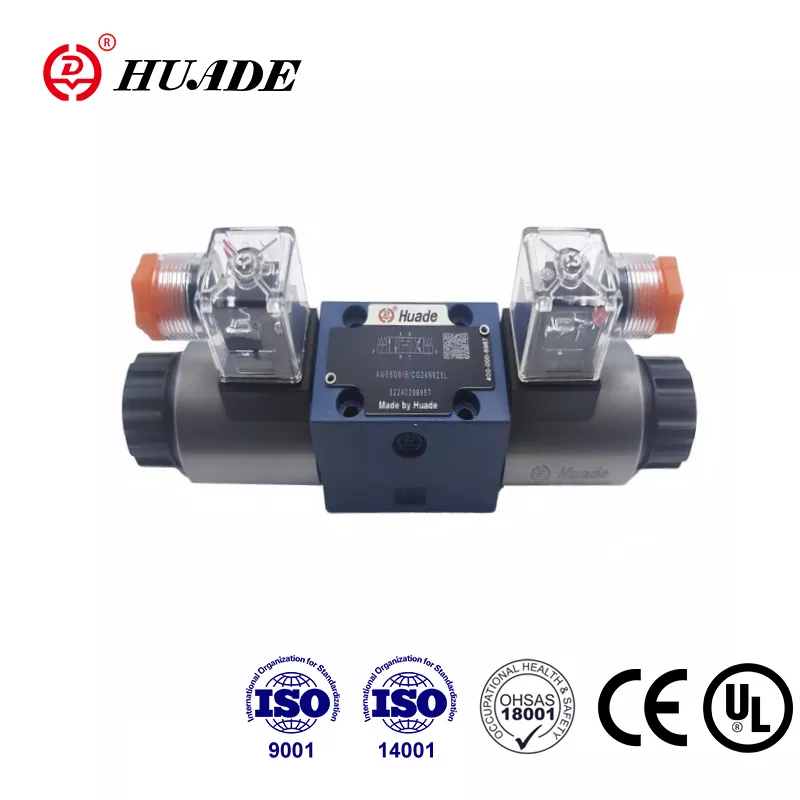

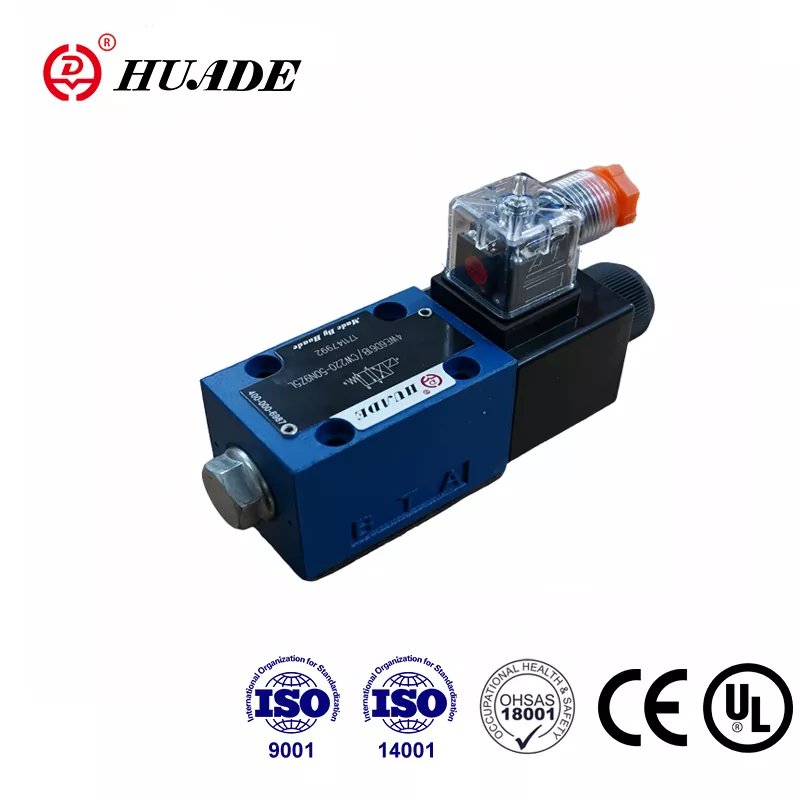

Katup pengatur arah Rexroth 4WE 6 Y termasuk dalam kategori katup yang dioperasikan solenoid, yang berarti menggunakan sinyal listrik untuk mengubah posisi katup. Kontrol kelistrikan ini memudahkan integrasi ke dalam sistem otomatis yang mengutamakan ketepatan waktu.
Dasar-dasar Desain 4WE 6 Y
4WE 6 Y dibuat dengan standar ukuran NG 6, yang merupakan salah satu ukuran paling umum dalam hidrolika industri. Ukuran ini juga dikenal sebagai CETOP 3 atau ISO 4401-03 di berbagai belahan dunia. Artinya bagi Anda adalah bahwa katup akan sesuai dengan pola pemasangan standar, sehingga memudahkan pemasangan dan penggantian jika diperlukan.
Katup beroperasi sebagai katup 4 arah, 2 posisi. Sederhananya, ia memiliki empat port untuk menghubungkan saluran hidrolik, dan dapat beralih di antara dua konfigurasi aliran yang berbeda. Huruf "Y" pada namanya mengacu pada desain spool spesifik di dalam katup, yang menentukan dengan tepat bagaimana fluida mengalir di setiap posisi.
Salah satu fitur penting dari katup kontrol arah 4WE 6 Y adalah desain kerja langsungnya. Berbeda dengan katup yang dioperasikan pilot yang memerlukan sinyal kontrol kecil untuk menggerakkan katup utama yang lebih besar, solenoid katup ini langsung menggerakkan spool yang mengontrol aliran fluida. Desain ini biasanya menawarkan waktu respons yang lebih cepat, meskipun ini berarti katup bekerja paling baik pada laju aliran sedang dibandingkan laju aliran yang sangat tinggi.
Cara Kerja Konfigurasi Y-Spool
Konfigurasi Y-spool pada katup kontrol arah Rexroth 4WE 6 Y menciptakan pola aliran tertentu. Ketika solenoid tidak diberi energi, katup berada pada posisi istirahatnya. Dalam keadaan ini, tekanan dari pompa terhubung ke satu lubang kerja sementara lubang kerja lainnya dialirkan ke tangki. Saat Anda memberi energi pada solenoid, spool bergeser untuk membalikkan koneksi ini.
Perilaku peralihan ini menjadikan 4WE 6 Y sangat berguna sebagai katup pilot. Dalam banyak sistem hidrolik, terutama yang memiliki katup utama yang besar, 4WE 6 Y berfungsi sebagai otak kendali yang memberi tahu katup yang lebih besar apa yang harus dilakukan. Ini mengirimkan tekanan pilot ke satu sisi katup utama atau sisi lainnya, menyebabkan katup yang lebih besar bergeser dan menangani kebutuhan aliran yang deras.
Katup menggunakan apa yang disebut mekanisme penahan dalam banyak konfigurasi. Ini berarti setelah Anda memberi energi pada solenoid dan katup berganti posisi, solenoid akan tetap berada di sana bahkan setelah Anda memutus aliran listrik. Itu tidak akan beralih kembali sampai Anda memberinya energi lagi. Fitur ini menghemat energi karena Anda tidak perlu menyalakan solenoid terus menerus.
Kemampuan Tekanan dan Aliran
Katup kontrol arah Rexroth 4WE 6 Y dapat menangani tekanan kerja hingga 350 bar di port utamanya, yang berarti sekitar 5.000 psi. Angka tersebut jauh lebih tinggi dibandingkan katup ekonomi lainnya yang ada di pasaran. Port tangki dapat menangani hingga 160 bar dalam versi standar, dengan beberapa model diberi nilai 210 bar.
Untuk kapasitas aliran, katup dapat mengatur hingga 80 liter per menit, atau kira-kira 21 galon per menit. Hal ini membuatnya cocok untuk aplikasi hidrolik kelas menengah. Jika sistem Anda perlu menangani aliran yang lebih besar, Anda biasanya menggunakan katup ini sebagai kontrol pilot untuk katup utama yang lebih besar daripada menangani semua aliran secara langsung.
Perlu dicatat bahwa peringkat ini mewakili kemampuan maksimum dalam kondisi tertentu. Dalam aplikasi dunia nyata, penurunan tekanan dan penanganan aliran sebenarnya bergantung pada faktor-faktor seperti viskositas cairan hidrolik dan jalur aliran spesifik melalui katup di setiap posisi.
Teknologi Solenoid Pin Basah
Salah satu fitur utama yang membedakan katup kontrol arah Rexroth 4WE 6 Y adalah desain solenoid pin basahnya. Dalam konfigurasi ini, pendorong solenoid berada langsung di dalam cairan hidrolik dan bukannya disegel jauh darinya. Meskipun hal ini mungkin terdengar tidak biasa, namun sebenarnya hal ini memberikan beberapa keuntungan.
Cairan hidrolik bertindak sebagai pendingin dan pelumas untuk solenoid. Hal ini membantu solenoid bertahan lebih lama dan beroperasi lebih andal selama jutaan siklus. Cairan tersebut menyerap panas yang dihasilkan oleh kumparan elektromagnetik dan membawanya pergi, mencegah panas berlebih yang dapat merusak kumparan atau mengurangi gaya magnetnya.
Desain pin basah juga berarti solenoid dapat dilepas dan diganti tanpa menguras sistem hidrolik atau merusak komponen yang mengandung tekanan. Anda bahkan dapat memutar kumparan 90 derajat atau seluruhnya pada beberapa model agar sambungan listrik lebih mudah diakses untuk instalasi khusus Anda.
Namun, desain ini memberikan persyaratan tertentu pada cairan hidrolik Anda. Oli harus kompatibel dengan komponen internal solenoid. Rexroth secara khusus memperingatkan agar tidak menggunakan oli hidrolik dengan aditif berbasis seng tertentu, karena bahan ini dapat membentuk endapan yang menyumbat saluran internal kecil katup seiring waktu.
Kompatibilitas dan Kebersihan Cairan
Katup kontrol arah 4WE 6 Y bekerja dengan oli hidrolik mineral standar serta beberapa jenis cairan tahan api. Seal standar terbuat dari NBR (karet nitril), yang dapat menangani sebagian besar oli mineral dan bekerja pada rentang suhu dari -30°C hingga +80°C. Jika Anda memerlukan kompatibilitas dengan cairan berbeda atau suhu lebih tinggi, segel FKM (fluorocarbon) tersedia sebagai opsi.
Menjaga cairan hidrolik Anda tetap bersih sangat penting untuk keandalan jangka panjang katup kontrol arah Rexroth 4WE 6 Y. Katup memerlukan kebersihan cairan ISO 4406 kelas 20/18/15 atau lebih baik. Dalam istilah praktis, ini berarti Anda memerlukan filtrasi yang efektif, biasanya dengan filter berukuran 10 mikron atau lebih halus.
Cairan yang terkontaminasi adalah salah satu penyebab paling umum masalah pada katup pengatur arah. Partikel dalam cairan dapat menggores permukaan presisi spul dan lubang, sehingga meningkatkan kebocoran internal seiring waktu. Hal ini juga dapat menyebabkan spul menempel sehingga menyebabkan perpindahan gigi menjadi lambat atau tidak sempurna. Sistem filtrasi yang dirawat dengan baik mencegah masalah ini dan memperpanjang masa pakai katup secara signifikan.
Opsi dan Sambungan Listrik
Katup kontrol arah 4WE 6 Y hadir dengan berbagai opsi voltase untuk disesuaikan dengan sistem tenaga yang berbeda. Pilihan umum mencakup 24V DC, yang merupakan standar di banyak sistem kontrol industri, serta tegangan AC seperti 110V atau 230V. Konsumsi daya katup biasanya sekitar 30 watt.
Saat Anda memesan katup, nomor model memberi tahu Anda voltase yang dibutuhkan. Misalnya, "G24" dalam penunjukan model berarti 24V DC, sedangkan "W230" berarti 230V AC. Sambungan listrik biasanya hadir sebagai konektor 3-pin standar yang memenuhi spesifikasi DIN EN 175301-803, meskipun tersedia jenis konektor lain.
Beberapa versi katup menyertakan fitur penggantian manual, biasanya disebut sebagai "N9" dalam kode model. Hal ini memungkinkan Anda mendorong spul secara manual untuk menggeser katup saat daya listrik tidak tersedia, yang dapat membantu selama penyetelan atau pemecahan masalah. Namun, pengesampingan manual ini memiliki keterbatasan dan hanya boleh digunakan ketika tekanan tangki di bawah 50 bar.
Persyaratan Instalasi
Memasang katup kontrol arah Rexroth 4WE 6 Y dengan benar sangatlah mudah tetapi memerlukan perhatian terhadap detail. Katup dipasang ke manifold atau subpelat NG 6 standar menggunakan empat baut pemasangan. Permukaan pemasangan harus memenuhi persyaratan kerataan dan kehalusan tertentu, biasanya tidak lebih kasar dari Rz 4, untuk memastikan penyegelan yang tepat.
Spesifikasi torsi lebih penting dari yang Anda kira. Rexroth menetapkan pengencangan baut pemasangan hingga 9 Nm untuk baut metrik standar. Jika Anda menggunakan baut berukuran imperial tertentu, spesifikasinya sedikit berubah untuk memperhitungkan karakteristik ulir yang berbeda. Pengencangan baut yang kurang dapat menyebabkan kebocoran eksternal, sedangkan pengencangan yang berlebihan dapat merusak badan katup dan menyebabkan spool terikat.
Saat memasang katup, pastikan semua sambungan port bersih dan bebas dari kotoran. Bahkan partikel kecil yang masuk selama pemasangan dapat menyebabkan masalah di kemudian hari. Ini juga merupakan praktik yang baik untuk memverifikasi sambungan listrik sebelum memberikan tekanan hidrolik, memastikan katup bergeser dengan benar dan tidak ada masalah kabel.
Karakteristik Kinerja
Katup kontrol arah Rexroth 4WE 6 Y menawarkan waktu respons dalam kisaran 20 hingga 70 milidetik saat memberi energi dan 10 hingga 60 milidetik saat menghilangkan energi. Waktu-waktu ini dapat bervariasi berdasarkan faktor-faktor seperti viskositas fluida, tekanan operasi, dan kondisi aliran.
Seperti semua katup tipe spool, 4WE 6 Y memiliki beberapa kebocoran internal berdasarkan desain. Sejumlah kecil cairan lolos melewati kumparan meskipun seharusnya menghalangi aliran. Kebocoran ini normal dan diperlukan untuk pelumasan yang tepat, namun ini berarti katup tidak cocok untuk aplikasi di mana Anda harus menahan beban pada posisinya dalam waktu lama tanpa ada gerakan apa pun.
Kebocoran internal meningkat secara bertahap sepanjang umur katup karena keausan normal terjadi antara spool dan bore. Ini tidak berarti katup perlu segera diganti, tetapi ini adalah sesuatu yang harus dipantau. Kebocoran yang berlebihan dapat mengurangi efisiensi sistem dan pada akhirnya memerlukan penggantian katup untuk mempertahankan kinerja optimal.
Aplikasi Umum
Katup kontrol arah 4WE 6 Y digunakan dalam berbagai aplikasi industri. Peralatan mesin sering menggunakan katup ini untuk mengontrol fungsi tambahan seperti perangkat penjepit atau pengubah perkakas. Mesin cetak injeksi plastik menggunakannya untuk berbagai fungsi kontrol. Tempat pengujian dan peralatan bergerak juga biasanya menggunakan katup ini.
Salah satu aplikasi umum adalah menggunakan 4WE 6 Y sebagai katup pilot untuk katup arah yang lebih besar. Dalam peran ini, ia mengontrol tekanan pilot yang menggeser katup yang lebih besar, sehingga memungkinkan kontrol elektronik pada sistem hidrolik aliran tinggi. Konfigurasi pilot ini memanfaatkan keandalan katup dan biaya yang relatif rendah, sedangkan katup yang lebih besar hanya digunakan jika kapasitas aliran tinggi benar-benar diperlukan.
Kemampuan katup untuk beroperasi dengan andal pada tekanan hingga 350 bar membuatnya cocok untuk aplikasi berat di mana katup bertekanan rendah mungkin tidak memberikan margin keselamatan yang memadai. Kemampuan tekanan ini juga berarti katup dapat bekerja secara efektif dalam sistem dengan lonjakan tekanan atau di mana kontrol tekanan yang tepat tidak selalu terjaga.
Pertimbangan Pemeliharaan
Katup kontrol arah Rexroth 4WE 6 Y memerlukan perawatan yang relatif sedikit bila dioperasikan sesuai spesifikasinya. Tugas perawatan yang paling penting adalah menjaga kondisi cairan hidrolik yang tepat. Ini berarti penggantian oli secara teratur sesuai dengan rekomendasi pabrikan cairan dan pemantauan kondisi filter secara konsisten.
Jika Anda melihat katup merespons lebih lambat dari biasanya atau tidak bergeser sepenuhnya, kontaminasi sering kali menjadi penyebabnya. Memeriksa dan mengganti filter sesuai kebutuhan biasanya dapat mengatasi masalah ini. Jika masalah tetap ada setelah memastikan kebersihan cairan, katup itu sendiri mungkin perlu diperiksa atau diganti.
Kumparan solenoid dapat diganti tanpa melepas katup dari sistem, sehingga meminimalkan waktu henti. Jika kumparan rusak, sering kali Anda dapat memasang penggantinya dalam hitungan menit, bukan jam. Desain modular ini merupakan salah satu keuntungan praktis dari konfigurasi solenoid pin basah.
Biaya dan Ketersediaan
Katup kontrol arah Rexroth 4WE 6 Y asli biasanya berharga beberapa ratus dolar, dengan harga pastinya bervariasi berdasarkan opsi spesifik dan persyaratan voltase. Titik harga ini mencerminkan kualitas konstruksi dan kemampuan kinerja katup. Meskipun terdapat alternatif yang lebih murah, terutama dari pabrikan Asia, nama Rexroth memiliki reputasi keandalan yang dihargai oleh banyak insinyur untuk aplikasi penting.
Katup ini tersedia secara luas melalui distributor Rexroth dan banyak rumah pemasok industri. Karena mengikuti dimensi standar NG 6, Anda juga dapat menemukan katup yang fungsinya serupa dari pabrikan lain jika diperlukan, meskipun karakteristik kinerja sebenarnya mungkin berbeda.
Untuk aplikasi bervolume tinggi, mendiskusikan opsi secara langsung dengan distributor atau perwakilan Rexroth terkadang dapat menghasilkan harga atau waktu tunggu yang lebih baik. Mereka juga dapat membantu memastikan Anda memilih konfigurasi yang tepat untuk kebutuhan spesifik Anda.
Kapan Mempertimbangkan Alternatif
Meskipun katup kontrol arah Rexroth 4WE 6 Y unggul dalam banyak aplikasi, ini tidak selalu merupakan pilihan terbaik. Jika aplikasi Anda sama sekali tidak memerlukan kebocoran internal untuk menahan beban, katup model si kecil atau katup penyeimbang akan berfungsi lebih baik. Kebocoran yang melekat pada katup spool membuatnya tidak cocok untuk aplikasi tanpa kebocoran ini.
Untuk aplikasi yang membutuhkan kontrol proporsional daripada peralihan on-off yang sederhana, Rexroth menawarkan katup arah proporsional seperti seri 4WRPEH. Katup ini memberikan kontrol aliran variabel dan dapat mempertahankan posisi tengah, menawarkan kemampuan kontrol yang jauh lebih canggih.
Jika kebutuhan aliran Anda melebihi 80 liter per menit, Anda memerlukan ukuran katup yang lebih besar atau konfigurasi di mana 4WE 6 Y berfungsi sebagai pilot untuk katup utama yang lebih besar. Menggunakan katup melebihi kapasitas aliran terukurnya dapat menyebabkan penurunan tekanan yang berlebihan, timbulnya panas, dan percepatan keausan.
Pikiran Terakhir
Katup kontrol arah Rexroth 4WE 6 Y mewakili pilihan tepat untuk sistem hidrolik industri yang memerlukan kontrol peralihan yang andal dalam kemampuan tekanan dan aliran katup. Desain solenoid pin basahnya memberikan daya tahan yang luar biasa, sedangkan ukuran standar NG 6 memastikan integrasi yang mudah ke sebagian besar sistem hidraulik.
Keberhasilan katup ini bergantung pada aplikasi dan pemasangan yang tepat. Memastikan cairan hidrolik Anda bersih dan kompatibel, mengikuti spesifikasi torsi pemasangan, dan tetap berada dalam parameter operasi terukur katup akan memberi Anda layanan yang andal selama bertahun-tahun. Kemampuan katup untuk berfungsi baik sebagai elemen kontrol langsung atau sebagai katup pilot memberikan fleksibilitas dalam desain sistem.
Memahami fungsi katup kontrol arah 4WE 6 Y dan batasannya akan membantu Anda membuat keputusan yang tepat mengenai apakah komponen tersebut tepat untuk sistem hidraulik Anda. Bila diterapkan dengan benar, ini adalah pekerja keras yang dapat diandalkan yang menangani tugas berat dalam mengontrol arah fluida hari demi hari.
