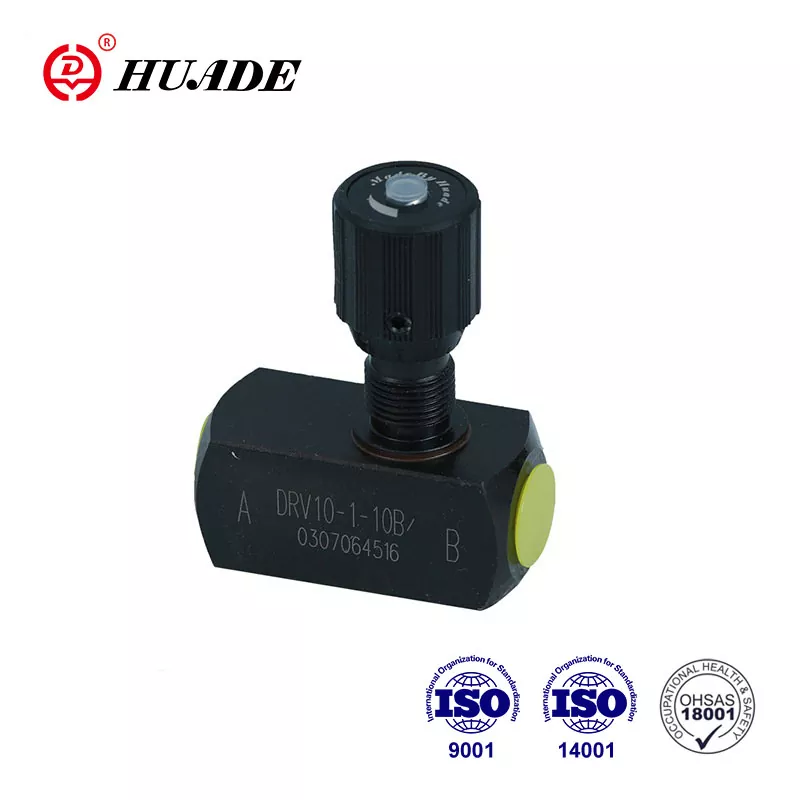

Throttle check valve drv

Jenis katup DRV adalah katup throttle/check. Katup ini memiliki struktur sederhana dan banyak digunakan. Berkat dua kolaborasi jangka panjang dengan Rexroth, Huade® Hydraulic Throttle Valves dapat cocok dengan kualitas produk serupa dari merek internasional. Mereka adalah alternatif yang terjangkau untuk merek-merek tingkat pertama. Huade® adalah merek dagang terkenal di Cina.

Parameter Produk Katup Periksa Throttle DRV

Bahan	Baja	Kuningan	Baja tahan karat
Max. tekanan operasi yang diizinkan (MPA)	ke 35	hingga 15	ke 35
Tekanan retak katup periksa (tipe DRV)	0,05 (tekanan retak tersedia jika diperlukan)
Cairan	Minyak mineral atau ester fosfat
Kisaran suhu cairan (℃)	-30 hingga+80
Rentang viskositas (mm ²/s)	10 hingga 800
Posisi Instalasi	opsional

Fitur Produk dan Aplikasi Throttle Check Valve DRV

Fitur:

▶ Koneksi berulir

▶ Pemasangan subplate

Aplikasi:

Jenis katup throttle/check DRV berfungsi untuk mengatur aliran oli yang tepat dalam satu arah, dan untuk memungkinkan aliran pengembalian bebas ke arah yang berlawanan.

Bagian dan simbol katup periksa throttle DRV

Throttle/Check Valve DRV pada dasarnya terdiri dari rumah (1), kenop penyesuaian (2) dengan perangkat pengunci (3). Dengan memutar kenop penyesuaian (2) ke kiri, spindel (4) dengan pin throttle (5) meningkatkan bagian aliran (6) hingga maksimum. Dengan memutar kenop penyesuaian (2) ke kanan, spindel (4) dengan pin throttle (5) mengurangi bagian aliran (6) hingga sepenuhnya ditutup tanpa bocor. Untuk pengaturan berulang, skala warna (7) disediakan di ujung atas spindel (4). Luas segitiga berwarna (8) menunjukkan menunjukkan seberapa jauh katup terbuka (semakin besar segitiga berwarna semakin besar pembukaan). Pengaturan aliran dikunci dengan menggunakan alat pengunci (3).

Struktur throttle check valve drv

Simbol throttle check valve drv
