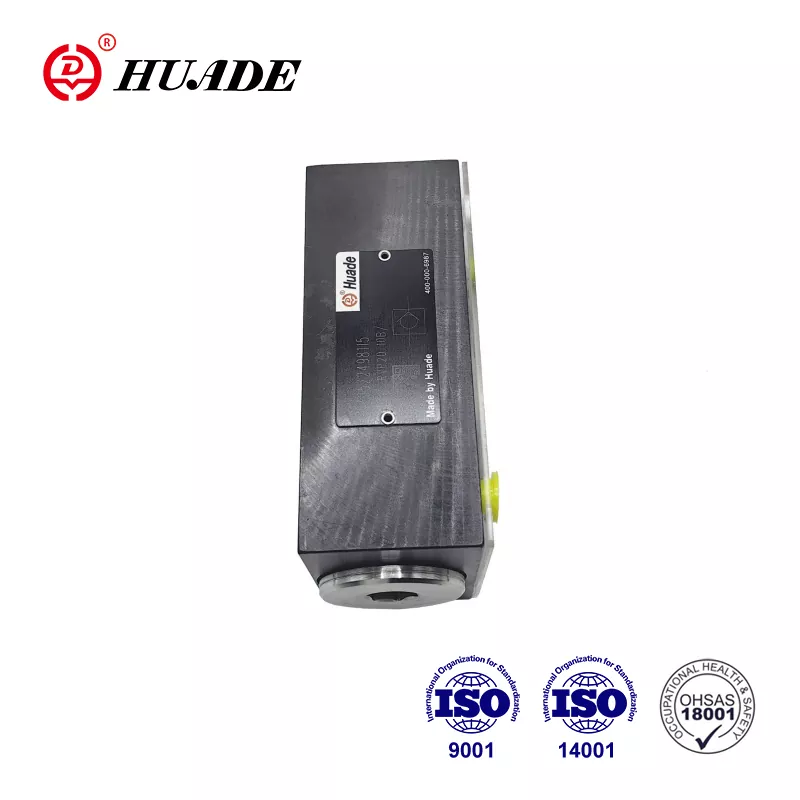

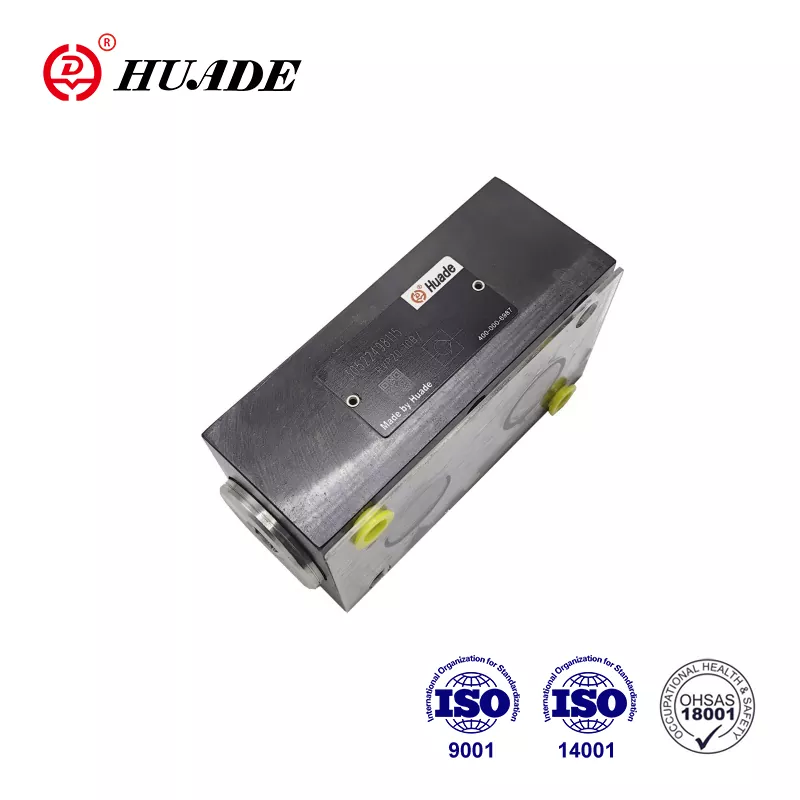

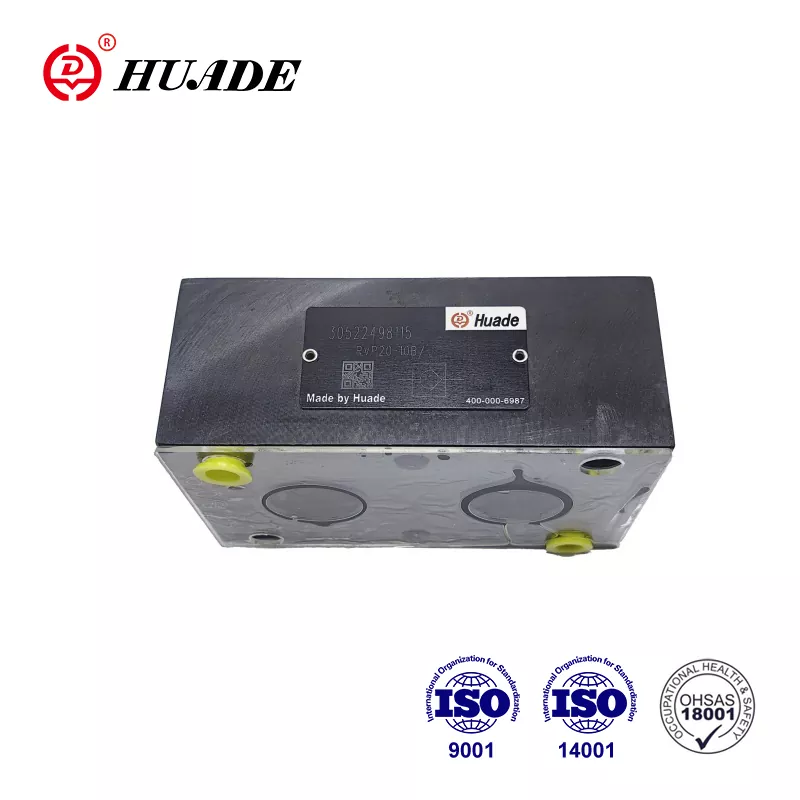

Periksa katup RVP 20

Kerjasama dengan Rexroth untuk kedua kalinya pada tahun 1995, katup periksa periksa tinggi Huade RVP 20 dapat sepenuhnya menggantikan katup tipe yang sama yang ditawarkan oleh Rexroth. Harganya lebih masuk akal. Semua Huade® Check Valve RVP 20 memiliki garansi satu tahun. Pabrik telah melewati ISO9001, ISO14001, dan ISO45001. Katup periksa Huade® banyak digunakan dalam mesin teknik dan konstruksi, metalurgi, peralatan mesin, dll. Ini adalah merek lama di Cina.

Parameter Produk Katup Periksa RVP 20

Fitur Produk dan Aplikasi Cek Valve RVP 20

Fitur:

▶ Koneksi subplate

▶ Penutupan bebas kebocoran dalam satu arah

Aplikasi:

Katup periksa RVP 20 terutama digunakan di outlet pompa sebagai katup tekanan belakang dan katup bypass.

Rincian Produksi Katup Periksa RVP 20

Jenis katup periksa RVP 20 memiliki tugas, lebih disukai menutup bocor aliran bebas dalam satu arah dan untuk memungkinkan aliran bebas ke arah yang berlawanan. Diagram struktur adalah sebagai berikut. Ini pada dasarnya terdiri dari perumahan (1), Poppet (2) pegas kompresi (3), dan kursi musim semi (4). Stroke dari Poppet (2), yang dipandu pada diameter luarnya, dibatasi oleh penghentian mekanis. Pegas kompresi bawaan (3) mendukung gerakan penutupan. Selanjutnya pegas kompresi (3) memegang Poppet (2) dalam posisi tertutup bahkan ketika tidak ada aliran melalui katup.

Simbol

Diagram struktur

①Housing ②Poppet ③spring ④spring seat

PEMBERITAHUAN CHECK VALVE RVP 20

1. Cairan harus disaring. Finensi filter minimum adalah 20 ㎛.

2. Tangki harus disegel dan filter udara harus dipasang di pintu masuk udara.

3. Produk Tanpa Subplate Saat meninggalkan pabrik, jika perlu, silakan memesan secara khusus.

4. Sekrup pemasangan katup harus tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku sampel.

5. Kekasaran permukaan yang dihubungkan dengan katup diperlukan hingga 0,8.

6. Permukaan finishing dari perkawinan diperlukan hingga 0,01/100mm.
