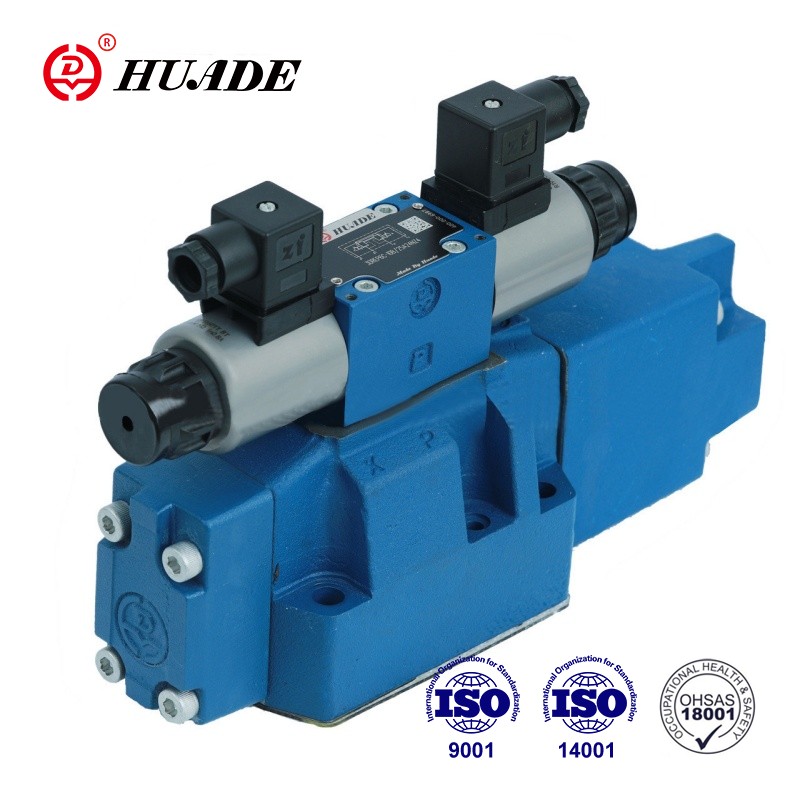

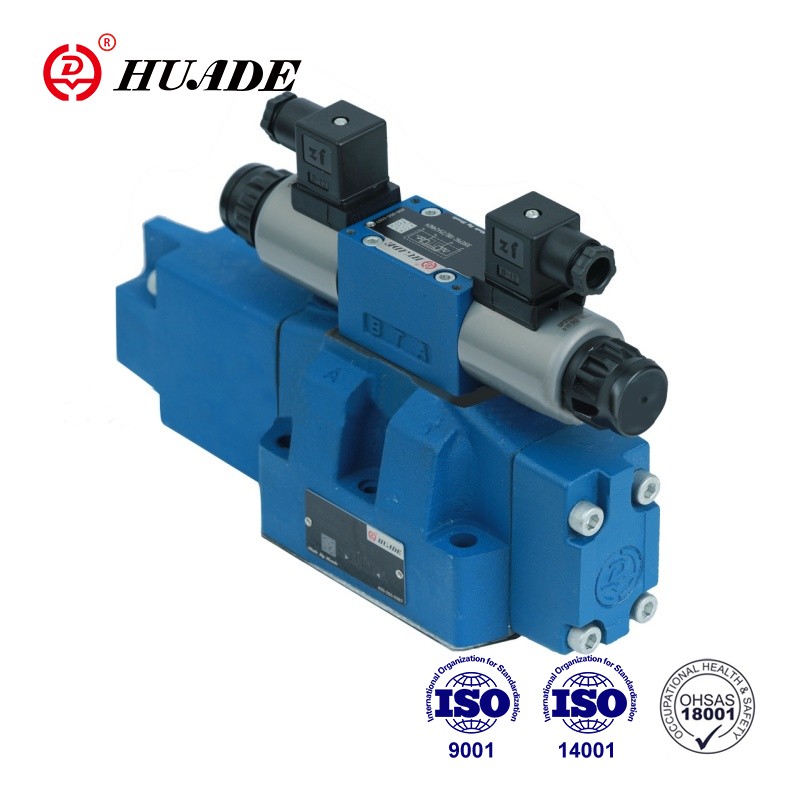

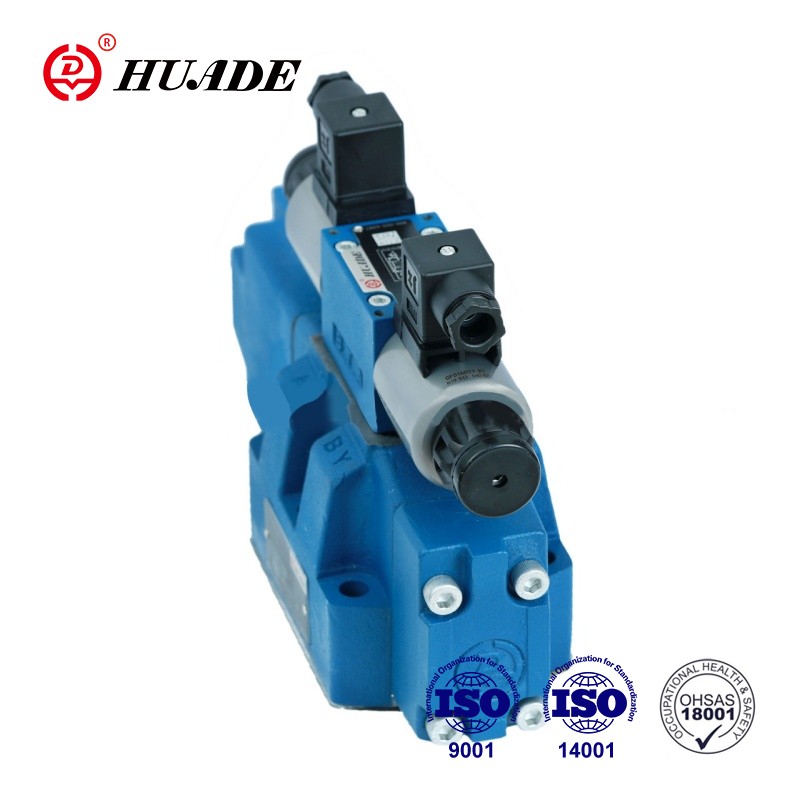

Jenis katup HD-4WRZ adalah katup 4 arah yang digerakkan melalui solenoida proporsional. Mereka digunakan untuk mengontrol arah dan laju aliran. Huade Hydraulic telah memperkenalkan teknologi tinggi dari Rexroth. Setelah bertahun-tahun penelitian dan pengembangan independen, katup proporsional yang diproduksi oleh Huade memiliki kinerja yang sangat baik, yang dapat sebanding dengan merek-merek tingkat atas.
| Hidrolik | |||||
| Ukuran nominal | 10 | 16 | 25 | 32 | |
| Tekanan operasi | Eksternal Pasokan Minyak Pilot | 3 ~ 10 | |||
| -Pilot Valve (MPA) | Pasokan Minyak Pilot Internal | 10 ~ 31.5 | 10 ~ 35 | ||
| -Main Valve (MPA) | 31.5 | 35 | |||
| Tekanan Garis Kembali (MPA) | Port T (Extermal Tiris Minyak Pilot) | 31.5 | 25 | 25 | 15 |
| Port T (Pilot Oil Drain Intermal) | 3 | ||||
| Port y | 3 | ||||
| Volume minyak pilot (CM3) untuk pergerakan spool 0 ~ 100% | 1.7 | 4.6 | 10 | 26.5 | |
| Aliran oli percontohan di port x dan y (l/mnt) untuk bentuk stepped dari sinyal input 0 ~ 100% | 3.5 | 5.5 | 7 | 15.9 | |
| Aliran melalui katup utama (l/mnt) | 170 | 460 | 870 | 1600 | |
| Histeresis % | ≤6 | ||||
| Cairan tekanan | Mineral Oi1 ke DIN 51 524 | ||||
| Kisaran suhu cairan tekanan (℃) | -20 ~ 80 | ||||
| Rentang viskositas (mm2/s) | 20 ~ 380 | ||||
| Instalasi | opsional, lebih disukai horizontal | ||||
| Berat untuk versi WRZ ... (untuk wrze "Selain itu 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Listrik | |||
| Tipe katup | Sep | Menyusut | |
| Jenis tegangan | Dc | ||
| Max.Current (A) | 1.5 | 2.5 | |
| Resistensi kumparan solenoid (Ω) | Nilai dingin pada 20 ℃ | 4.8 | 2 |
| Max.warm nilai | 7.2 | 3 | |
| Perlindungan | IP65 | ||
| Suhu kumparan (℃) | hingga 150 | ||
| Tugas % | 100 | ||
| Kontrol elektronik | HD-VT-VSPA2-50-1X/. | elektronik kontrol terintegrasi | |
Fitur:
▶ Pilot mengoperasikan katup arah proporsional
▶ Untuk pemasangan subplate
▶ Kontrol arah dan laju aliran
▶ Spool kontrol berpusat musim semi
▶ Katup dan elektronik kontrol proporsional dari satu sumber
Aplikasi:
Fungsi katup HD-4WRZ adalah untuk mengontrol arah dan laju aliran.
Katup pada dasarnya terdiri dari: katup pilot ①, spool utama ④, katup utama ⑥, dan pegas berpusat ③. Dengan solenoid B dalam kondisi de-enegised spool kontrol ② bergerak ke kanan. Pasokan minyak pilot ke katup pilot bersifat internal melalui port P atau eksternal melalui port X. Aliran minyak pilot melalui katup pilot ① ke ruang tekanan dan memindahkan spool utama ④ secara proporsional dengan silang pada sinyal input-silang.
Dengan solenoid A dalam kondisi yang tidak diegisi, spool utama bergerak ke kiri. Koneksi dari P ke B dan dari A ke T. de-energisasi solenoid, spool kontrol dan spool pilot ④ dipindahkan kembali ke posisi tengah mereka.
Simbol katup arah proporsional 4WRZ-7X
Pasokan minyak pilot
