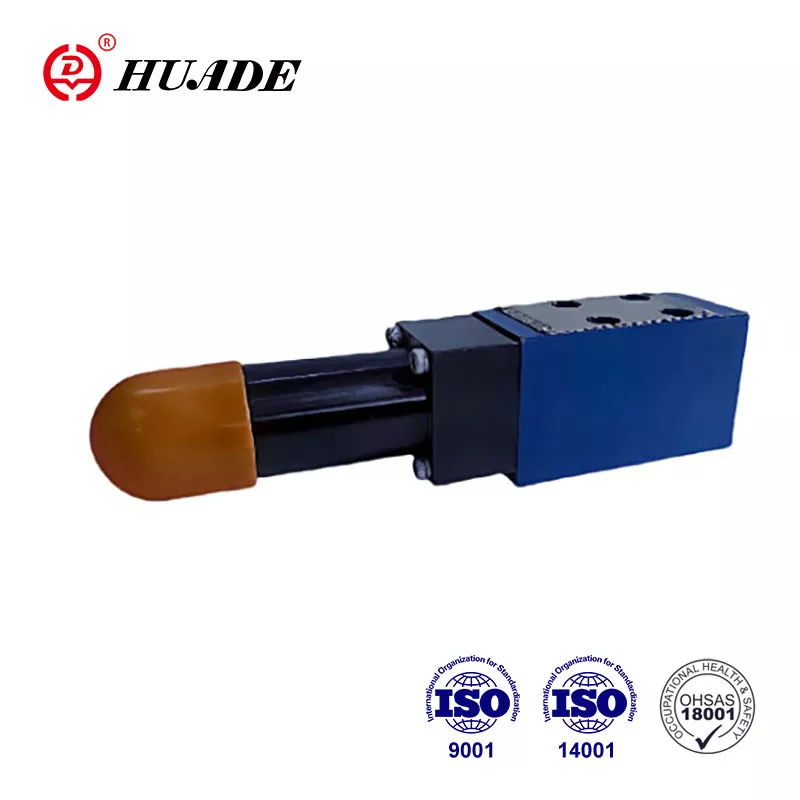

Pressure Sequence Valve DZ 5 DP digunakan untuk mengarahkan oli ke sistem kedua pada tekanan yang ditentukan.
Karena diperkenalkannya teknologi canggih Rexroth, katup hidrolik Huade® kompatibel dengan Rexroth dalam hal kinerja dan kualitas. Harganya lebih masuk akal. Pabrik ini memiliki peralatan produksi yang maju dan sistem pengujian yang ketat dari seluruh dunia untuk memastikan kinerja produk yang unggul.
|
Data Teknis |
|
|
Tekanan masuk, port P, B (X） (MPa) |
hingga 210; tanpa katup satu arah hingga 31,5 |
|
Tekanan keluar, port A (MPa) |
menjadi 31,5 |
|
Tekanan balik, port T (MPa) |
menjadi 6.0 |
|
Aliran maksimum yang diizinkan (L/mnt) |
sampai 30 |
|
Cairan |
Minyak mineral (untuk segel NBR), atau ester fosfat (untuk segel FPM) |
|
Kisaran viskositas (mm ²/s) |
10~800 |
|
Kisaran suhu cairan (℃) |
-30 hingga +80 |
|
Kebersihan cairan (um) |
Kebersihan cairan Tingkat kontaminasi cairan maksimum yang diizinkan menurut NAS 1638 Kelas 9 |
Fitur:
▶ For subplate mounting
▶ Pemasangan flensa depan
▶ 5 rentang tekanan
▶ 4 elemen pengaturan berbeda
. Kenop putar
. Selongsong dengan segi enam dan tutup pelindung
. Kenop putar yang dapat dikunci dengan skala
. Kenop putar dengan skala
▶ Katup satu arah opsional
▶ Pola pemasangan ke DIN 24 340, bentuk C untuk subpelat
Aplikasi:
Katup urutan tekanan DZ 5 DP ini dapat digunakan secara luas dalam sistem hidrolik mesin pengangkat dan transportasi, mesin konstruksi, kendaraan industri, peralatan mesin, kapal, metalurgi dan peralatan lainnya.
1. Bagian dan Simbol Pressure Sequence Valve DZ 5 DP
Katup tipe DZ 5 DP adalah katup urutan yang dioperasikan langsung. Katup jenis ini pada dasarnya terdiri dari rumah (1), spool kontrol (2), pegas (3) dan elemen pengatur tekanan (4), dan tambahan katup satu arah (5) jika diperlukan.
Tekanan di mana katup mengalirkan oli diatur pada elemen pengaturan tekanan (4). Pegas (3) menahan spool kontrol (2) pada posisi awal, dan katup tetap tertutup. Tekanan di port P dilewatkan melalui pengeboran (6) dan jet (7) ke area pengoperasian spool di ujung yang berlawanan dengan pegas kontrol (3).
Ketika tekanan di port P mencapai nilai yang ditetapkan, spool bergerak melawan pegas untuk menghubungkan port P ke port A.
Sinyal untuk ini lewat secara internal melalui pengeboran (6) dari pelabuhan P.
Oli sekarang mengalir ke sistem yang terhubung ke port A, namun tekanan di port P tidak turun.
Oli percontohan juga dapat diumpankan secara eksternal melalui port B(X).
Tergantung pada penerapan katup, pengembalian oli pilot mungkin dilakukan secara eksternal melalui port T(Y) atau secara internal.
Untuk memungkinkan aliran balik bebas minyak dari port A ke port P, katup satu arah (5) dapat disertakan jika diperlukan.
struktur DZ5DP-3-10B
Simbol DZ 5 DP-10B
