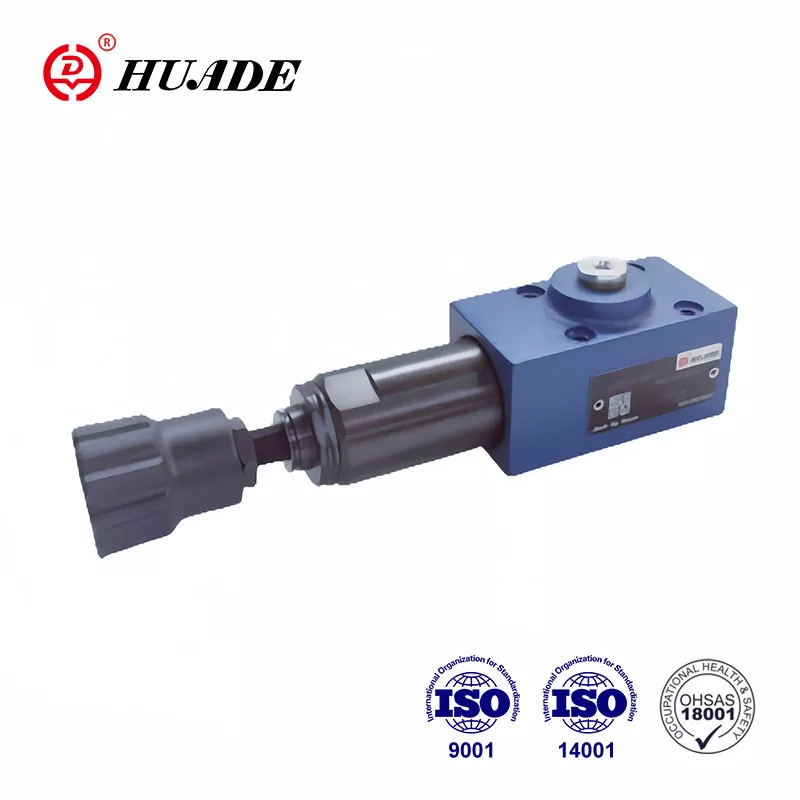

Katup Urutan Tekanan DZ 6 DP

Katup tipe DZ 6 DP merupakan katup urutan tekanan yang dioperasikan langsung. Melalui dua kerja sama jangka panjang dan mendalam dengan Rexroth, katup tekanan hidrolik Huade® dapat menandingi kinerja Rexroth. Katup urutan tekanan ini dapat digunakan secara luas dalam sistem hidrolik mesin pengangkat dan transportasi, mesin konstruksi, kendaraan industri, peralatan mesin, kapal, metalurgi dan peralatan lainnya.

Parameter produk Pressure Sequence Valve DZ 6 DP

Fitur Produk Dan Penerapan Pressure Sequence Valve DZ 6 DP

Fitur:

▶ Untuk pemasangan subpelat

▶ 5 tahap tekanan

▶ 4 Elemen penyesuaian:

. Kenop putar

. Sekrup kepala dengan segi enam dan tutup pelindung,

Kenop putar yang dapat dikunci dengan skala

Kenop putar dengan skala

▶ Periksa katup, opsional

▶ Pola pemasangan sesuai DIN 24 340, formulir A, ISO 4401 dan CETOP - RP 121H

Aplikasi:

Katup Urutan Tekanan DZ 6 DP digunakan untuk sambungan yang bergantung pada tekanan pada sistem kedua.

Bagian dan Simbol Pressure Sequence Valve DZ 6 DP

Pengaturan tekanan urutan dilakukan melalui elemen penyetel (4).

Pegas (3) menahan spool kontrol (2) pada posisi netral, katup tersumbat. Tekanan dalam saluran P terdapat pada permukaan spool dari spool kontrol (2) yang berlawanan dengan pegas (3) melalui garis kontrol (6).

Jika tekanan dalam saluran P mencapai nilai yang ditetapkan pegas (3) maka spool kendali (2) digerakkan ke kiri dan sambungan P ke A dibuka. Sistem pada saluran A dihubungkan tanpa terjadi penurunan tekanan pada saluran P.

Sinyal kontrol berasal secara internal melalui jalur kontrol (6) dari saluran P atau secara eksternal melalui port B (X).

Tergantung pada penggunaan katup, pembuangan oli bocor secara eksternal melalui port T(Y) atau secara internal melalui A.

struktur DZ 6 DP 1 -50B

Simbol DZ 6 DP-10B
