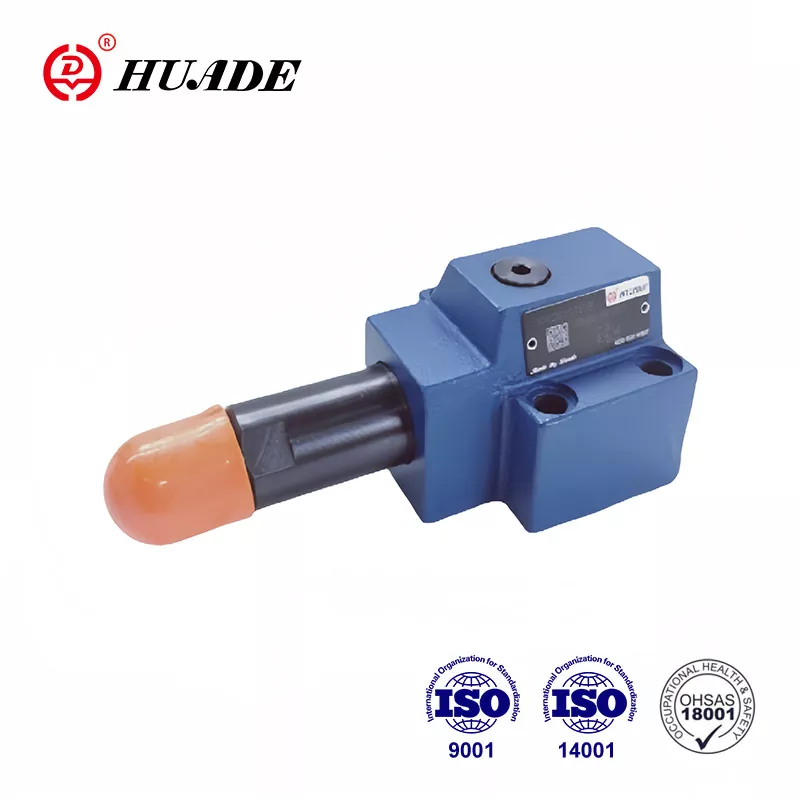

Katup Urutan Tekanan DZ 10 DP

Pressure sequence valve tipe DZ 10 DP merupakan pressure sequence valve yang dioperasikan secara langsung. Ini digunakan untuk pengurutan sistem kedua yang bergantung pada tekanan. Ini banyak dijual di Cina dan luar negeri dengan kualitas tinggi dan harga lebih rendah. Katup urutan tekanan Huade® sepenuhnya mematuhi standar internasional dalam industri hidrolik. Dengan memperkenalkan teknologi Rexroth yang canggih, katup hidrolik Huade® kompatibel dengan kinerja Rexroth.

Parameter produk Pressure Sequence Valve DZ 10 DP

Fitur Produk Dan Penerapan Pressure Sequence Valve DZ 10 DP

Fitur:

▶ Untuk pemasangan subpelat

▶ 4 peringkat tekanan

▶ 4 elemen penyesuaian:

. Kenop putar

. Selongsong dengan segi enam dan tutup pelindung

. Kenop putar yang dapat dikunci dengan skala

. Kenop putar dengan skala

▶ Dengan sambungan pengukur tekanan

▶ Katup periksa, opsional

▶ Pola pemasangan sesuai DIN 24 340, formulir D, ISO 5781 dan CETOP - RP 121H

Aplikasi:

Katup urutan tekanan DZ 10 DP ini dapat digunakan secara luas dalam sistem hidrolik mesin pengangkat dan pengangkut, mesin konstruksi, kendaraan industri, peralatan mesin, kapal, metalurgi dan peralatan lainnya.

Bagian dan Simbol Pressure Sequence Valve DZ 10 DP

Tekanan urutan diatur melalui elemen penyetel (1).

Pegas kompresi (2) menahan spool kontrol (3) pada posisi awal, katup ditutup. Tekanan di port A terdapat di area piston pada spool kontrol (3) yang berlawanan dengan pegas kompresi (2) melalui saluran kontrol (4). Ketika tekanan mencapai nilai yang ditetapkan pada pegas kompresi (2), spool kontrol (3) digerakkan dan membuka sambungan A ke B. Sistem yang terhubung ke port B diurutkan tanpa penurunan tekanan di saluran A.

Sinyal kontrol diperoleh melalui jalur kontrol (4) dari port A atau secara eksternal melalui koneksi X.

Tergantung pada aplikasi katup, kebocoran oli pembuangan dapat dialirkan secara eksternal melalui sambungan Y atau secara internal melalui B.

struktur DZ 10 DP 1 -40B

Simbol DZ 10 DP-10B
