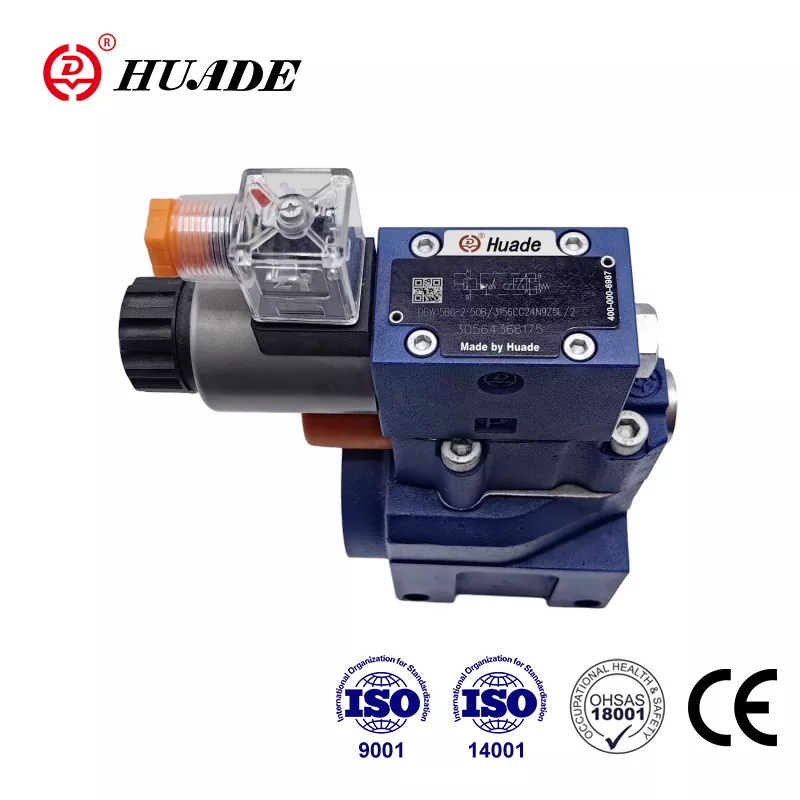

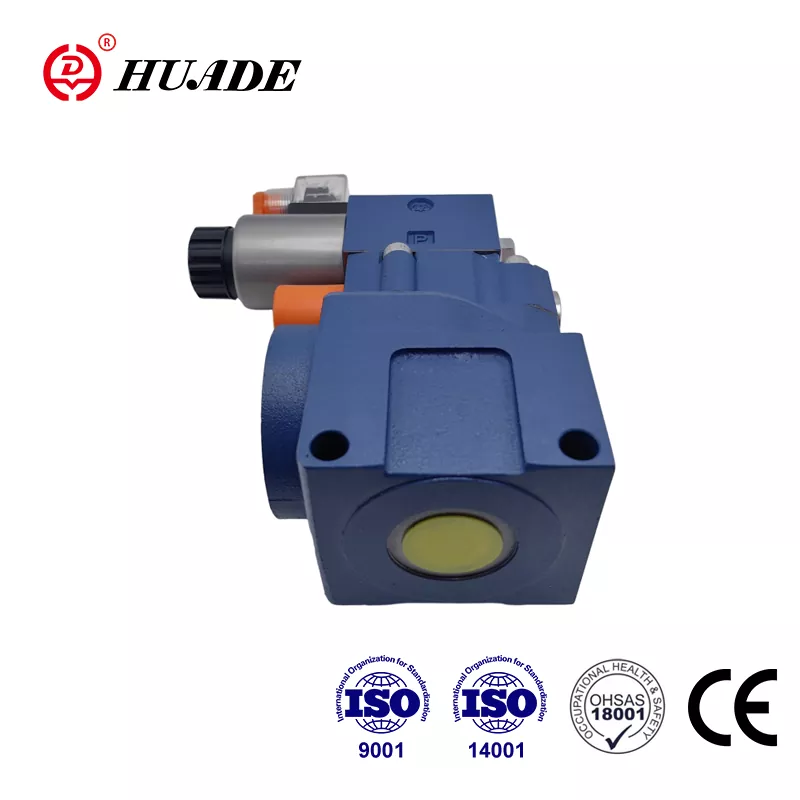

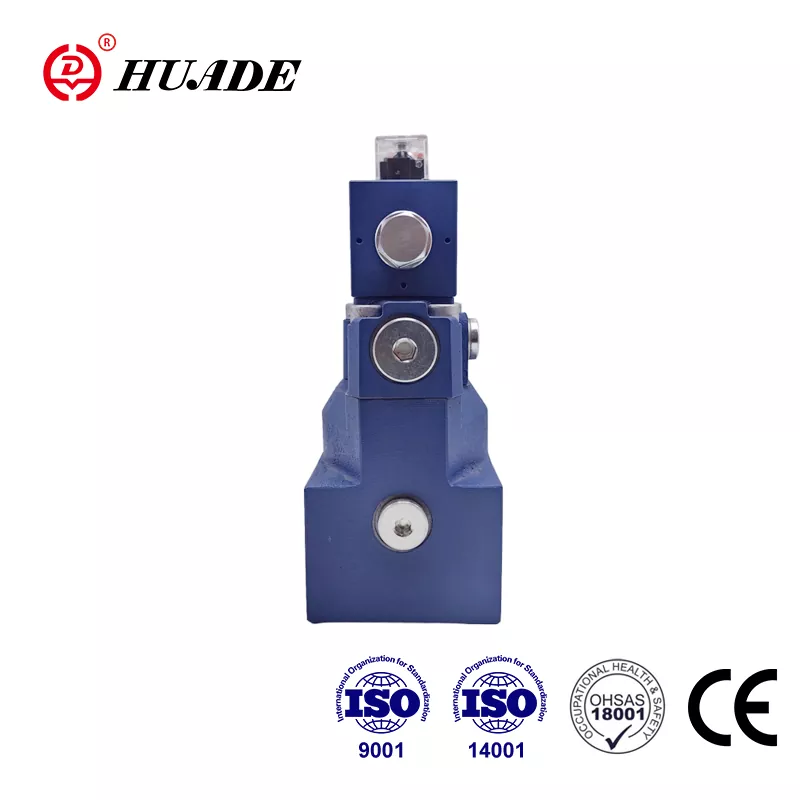

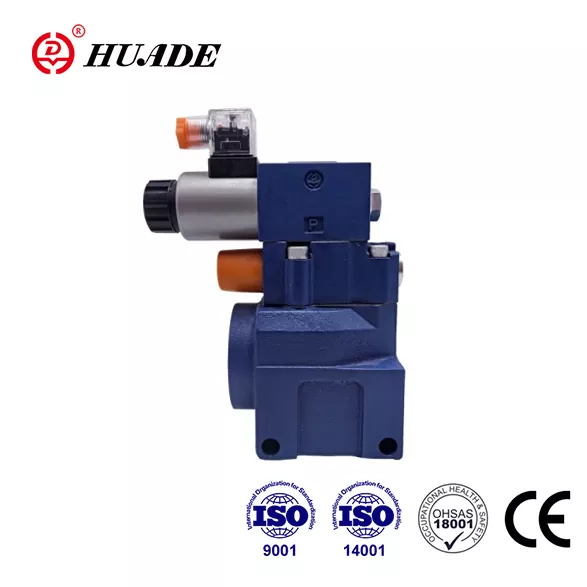

Katup Pelepas Tekanan DBW 10

Pressure Relief Valve Huade® DBW 10 lebih tahan lama dibandingkan dengan produk sejenis lainnya. Pasalnya Huade Hydraulic telah menjalin dua kerjasama jangka panjang dengan Rexroth. Tipe DBW 10 dapat menggantikan klep seri yang sama yang ditawarkan oleh Rexroth. Untuk menyediakan produk hidrolik, pabrik memperkenalkan 750 peralatan produksi lanjutan dari seluruh dunia. Pabrik lebih memperhatikan kepraktisan produk dan berkomitmen untuk menyediakan katup hidrolik yang terjangkau kepada pelanggan. Semua cabang pabrik telah lulus ISO9001, ISO14001 dan OH SAS18001. Merek Huade® memiliki reputasi tinggi di Tiongkok. Karena kualitas yang dapat diandalkan dan kinerja yang stabil, katup tekanan Huade® banyak digunakan dalam mesin teknik dan konstruksi serta industri militer dan bidang lainnya.

Parameter produk Pressure Relief Valve DBW 10

Fitur Produk Dan Aplikasi Pressure Relief Valve DBW 10

Fitur:

▶ Pemasangan subpelat

▶ Pola porting ke DIN 24 340, formulir E, ISO 6264 dan CETOP - RP 121H

▶ Sambungan pipa

▶ Masukkan koneksi

▶ Tiga elemen penyesuaian:

. Kenop putar

. kutukan. sekrup kepala dengan tutup pelindung

. Kenop putar yang dapat dikunci dengan skala

▶ Pembongkaran yang dioperasikan dengan solenoid melalui katup spool terarah bawaan

Aplikasi:

Katup Pelepas Tekanan DBW 10 digunakan untuk pembatasan dan pelepasan tekanan kontrol yang digerakkan solenoid.

Fungsi, Bagian Dan Simbol Pressure Relief Valve DBW 10

Umum

Katup tekanan DBW adalah katup pelepas tekanan yang dioperasikan pilot.

Katup pelepas tekanan (DB) terutama terdiri dari katup utama (1) dengan rakitan spool utama (3) dan katup yang dioperasikan pilot (2) dengan elemen penyesuaian tekanan.

Katup pelepas tekanan tipe DB

Tekanan yang ada di port A bekerja pada spool utama (3). Pada saat yang sama, tekanan diterapkan melalui jalur kontrol (6) dan (7), yang dilengkapi dengan lubang (4) dan (5), pada sisi kumparan utama yang diberi pegas (3) dan pada bola (8). ) di katup kontrol pilot (2). Jika tekanan di saluran A melebihi katup yang dipasang pada pegas (9), bola (8) terbuka melawan pegas (9).

Sinyal untuk hal ini datang secara internal melalui jalur kendali (10) dan (6) dari port A. Fluida bertekanan pada sisi pegas dari spool utama (3) sekarang mengalir melalui jalur kendali (7), lubang lubang (11 ) dan bola (8) ke dalam ruang pegas (12). Pada tipe DB...50B/...mengalir secara internal melalui jalur kendali(13) ke tangki, atau pada tipe DB..50/..Y..secara eksternal melalui jalur kendali (14). Karena pada orifice (4) dan (5) terjadi pressure drop pada main spool (3), maka sambungan dari port A ke port B terbuka. Sekarang fluida bertekanan mengalir dari port A ke port B sambil mempertahankan tekanan operasi yang disetel.

Katup pelepas tekanan dapat dibongkar atau dialihkan ke tekanan yang berbeda (tahap tekanan kedua) melalui port "X" (15).

Katup pelepas tekanan tipe DBW

Fungsi valve ini pada dasarnya sama dengan valve tipe DB

Pembongkaran pada spool utama (3), bagaimanapun, dicapai dengan menggerakkan katup pengarah yang terpasang di dalam (16).

struktur DBW...50B

Simbol DBW...50B

Melihat

1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.

2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara.

3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.

4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku contoh.

5. Kekasaran permukaan yang dihubungkan dengan katup yang diperlukan kekasaran permukaannya adalah 0,8.

6. Permukaan akhir potongan kawin harus 0,01/100mm.
