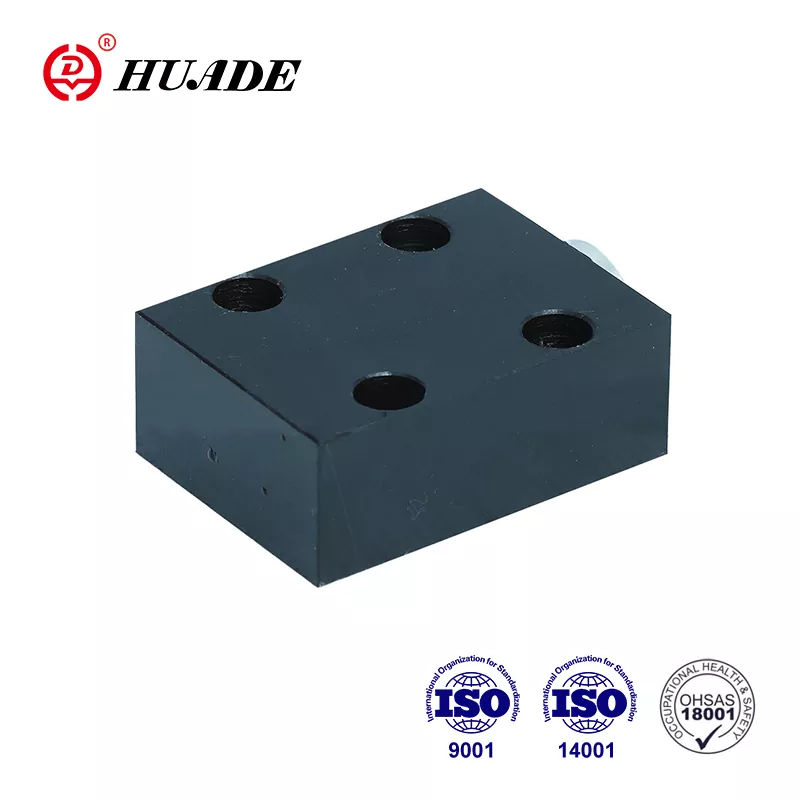

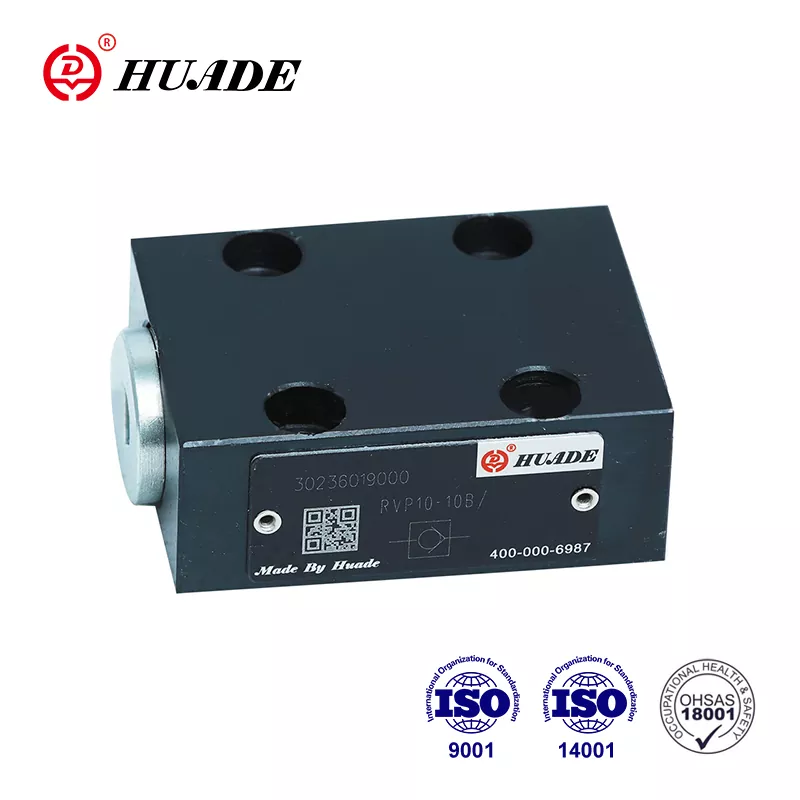

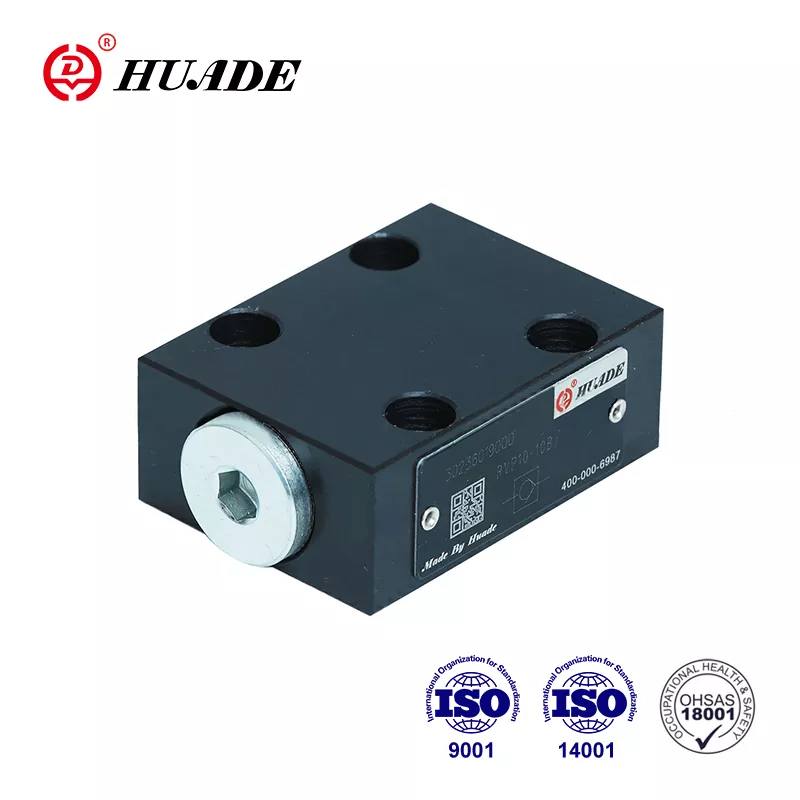

Kerjasama dengan Rexroth selama lebih dari 7 tahun dari tahun 1979, Huade® Check Valve RVP 25 kompatibel dengan Rexroth RVP 25 dengan harga yang wajar. Itu terbuat dari baja tahan lama. Semua produk Huade® menjalani pengujian yang ketat sebelum meninggalkan pabrik untuk memastikan kualitas tinggi dan memiliki garansi satu tahun. Dalam periode jaminan, gratis untuk diperbaiki. Huade's Commodity telah memenuhi standar internasional, yaitu ISO9001, ISO14001, dan ISO45001. Katup periksa Huade® banyak digunakan dalam mesin teknik dan konstruksi, metalurgi, peralatan mesin, dll. Ini adalah merek nasional lama di Cina.
|
Data teknis |
|||||||||
|
Ukuran |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Tekanan Operasi, Max (MPA) |
31.5 |
||||||||
|
Tekanan Pembukaan (MPA) |
0.05 |
||||||||
|
Fluic tekanan |
minyak mineral atau ester fosfat |
||||||||
|
Kisaran suhu cairan tekanan （℃） |
-30 ～+80 |
||||||||
|
Rentang viskositas (mm2/s) |
2.8 ~ 500 |
||||||||
|
Posisi memperbaiki |
opsional |
||||||||
Fitur:
▶ Koneksi subplate
▶ Penutupan bebas kebocoran dalam satu arah
Aplikasi:
Katup periksa RVP 25 terutama digunakan di outlet pompa sebagai katup tekanan belakang dan katup bypass.
Jenis katup periksa RVP 25 dapat digunakan di berbagai lingkungan industri pers tinggi. Ini memiliki tugas, lebih disukai menutup aliran bocor yang bebas dalam satu arah dan untuk memungkinkan aliran bebas ke arah yang berlawanan. Diagram struktur adalah sebagai berikut. Ini pada dasarnya terdiri dari perumahan (1), Poppet (2) pegas kompresi (3), dan kursi musim semi (4). Stroke dari Poppet (2), yang dipandu pada diameter luarnya, dibatasi oleh penghentian mekanis. Pegas kompresi bawaan (3) mendukung gerakan penutupan. Selanjutnya pegas kompresi (3) memegang Poppet (2) dalam posisi tertutup bahkan ketika tidak ada aliran melalui katup.
Simbol
Diagram struktur
①Housing ②Poppet ③spring ④spring seat
1. Cairan harus disaring. Finensi filter minimum adalah 20 ㎛.
2. Tangki harus disegel dan filter udara harus dipasang di pintu masuk udara.
3. Produk Tanpa Subplate Saat meninggalkan pabrik, jika perlu, silakan memesan secara khusus.
4. Sekrup pemasangan katup harus tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku sampel.
5. Kekasaran permukaan yang dihubungkan dengan katup diperlukan hingga 0,8.
6. Permukaan finishing dari perkawinan diperlukan hingga 0,01/100mm.
