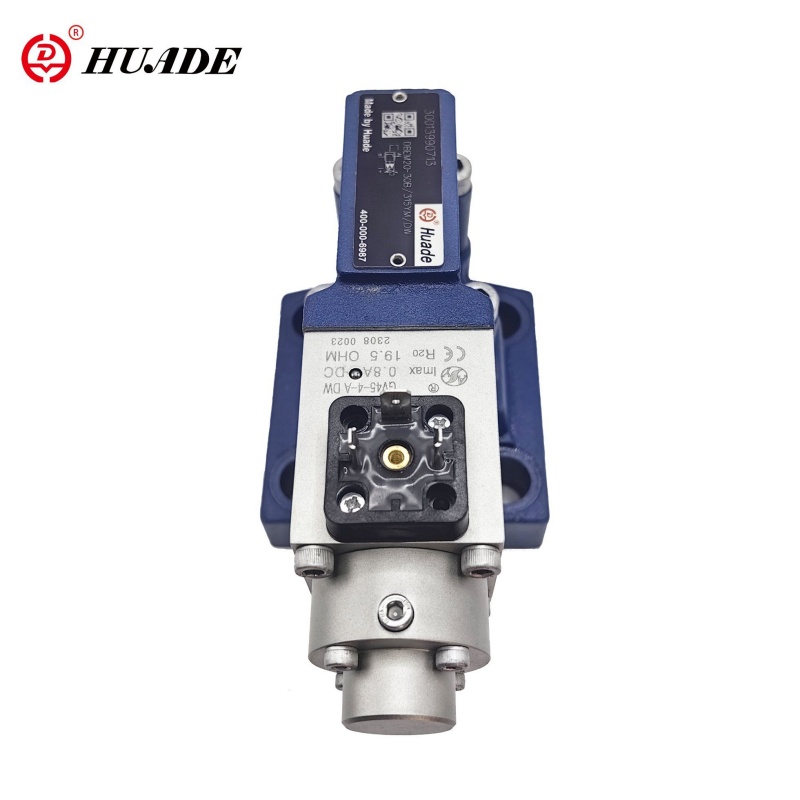

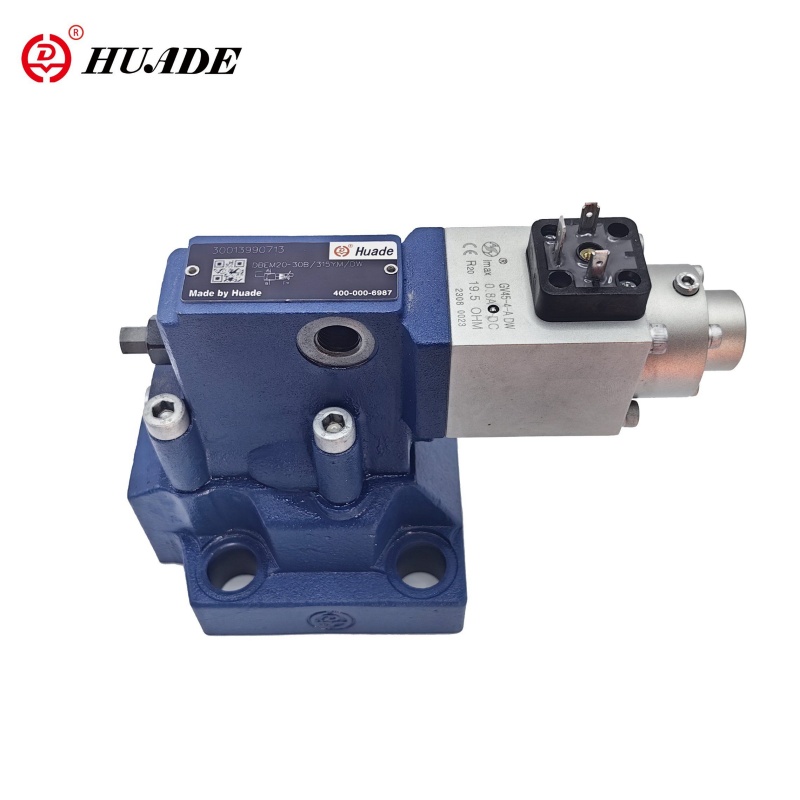

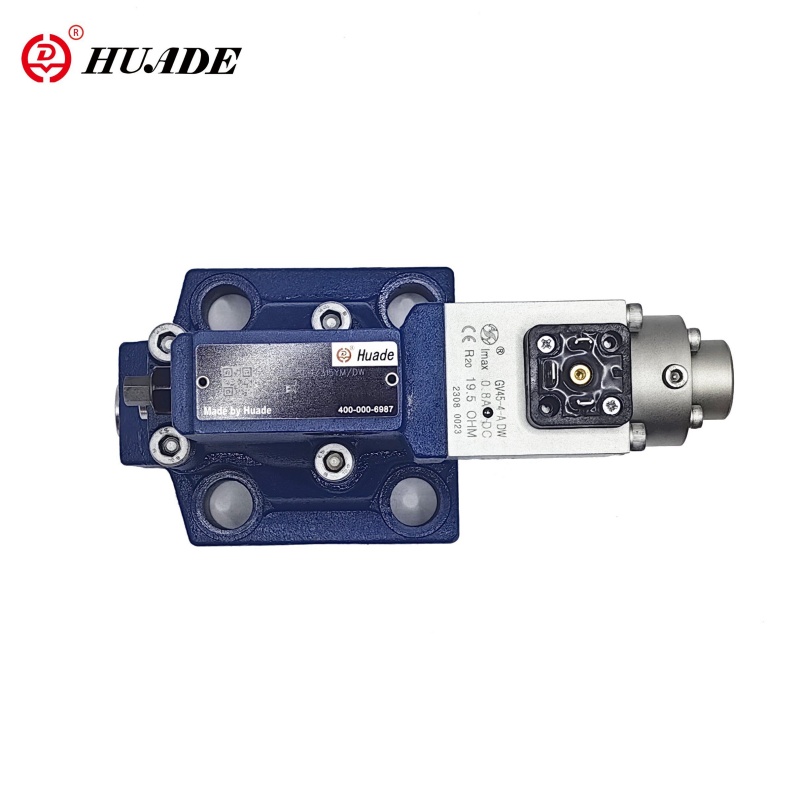

DBEM Valve Pelepas Tekanan Proporsional
Katup relief proporsional yang dioperasikan pilot DBEM adalah katup relief yang dioperasikan pilot yang dilengkapi dengan komponen elektronik terintegrasi (OBE). Ini terutama digunakan untuk membatasi tekanan kerja sistem hidrolik dan memberikan penyesuaian tekanan sistem tanpa langkah melalui sinyal kontrol listrik. Katup proporsional ini memiliki karakteristik kontrol yang tepat, tekanan yang stabil, dan respons dinamis yang baik, membuatnya banyak digunakan dalam berbagai sistem hidrolik yang membutuhkan kontrol tekanan yang tepat.
Parameter Produk DBEM Valve Pelepas Tekanan Proporsional
| Data hidrolik | ||||
| Max. Port tekanan operasi A. B dan X (MPA) | 31.5 | |||
| Tekanan balik (MPA) | Port y, terpisah dan pada tekanan nol untuk tangki | |||
| Max. Tekanan yang dapat diatur (MPA) | 5. 10. 20. 31.5 Sama seperti Tahap Tekanan | |||
| Min. Tekanan yang dapat diatur (MPA) | Lihat kurva karakteristik | |||
| Max. Keselamatan Tekanan (MPA) | tekanan yang dapat diatur | |||
| 5 | 10 | 20 | 31.5 | |
| 1To 62 | 1To 122 | 1 hingga 222 | 1To 342 | |
| Max. aliran (l/mnt) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilot Flow (L/Min) | 0,7 hingga 2 | |||
| Linearitas (%) | ± 3,5 | |||
| Pengulangan (%) | <± 2 | |||
| Variasi khas (%) | <± 2 maks. tekanan | |||
| Histeresis (%) | Dengan lonjakan ± 1,5 dari max. tekanan. | |||
| Waktu switching | 30 hingga 150 | |||
| Cairan tekanan | Minyak mineral (untuk segel NBR), ester fosfat (untuk segel FPM) | |||
| Rentang viskositas (mm2/s) | 2.8 hingga 380 | |||
| Kisaran suhu cairan tekanan (℃) | -20 hingga+70 | |||
| Tingkat kontaminasi (μm) | ≤20 (Rekomendasi 10) | |||
| Data teknis listrik | |
| Penguat | VT-200G40 disediakan dengan katup bersama |
| Tegangan suplai | Dc |
| Min.Control Current (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Resistensi kumparan （Ω） | Nilai dingin pada 20 ℃ adalah 19,5; Nilai Max.wam adalah 28.8 |
| Kisaran suhu cairan tekanan (℃) | +50 |
| Keadaan kerja | Melanjutkan |
| Perlindungan katup | IP65 |
| Koneksi listrik | steker |
Fitur:
▶ Untuk pemasangan subplate
▶ Terkendala dalam blok
▶ Opsional Tambahan Tekanan Maksimum Tambahan dengan menggunakan katup kontrol pilot yang dimuat pegas
▶ Katup dan kontrol elektronik membentuk satu sumber
Aplikasi:
DBEM katup pelepas proporsional yang dioperasikan oleh pilot banyak digunakan dalam berbagai sistem hidrolik yang memerlukan kontrol tekanan yang tepat, seperti mesin cetakan injeksi, mesin casting die, dan mesin cetak hidrolik. Dalam aplikasi ini, katup DBEM memastikan pengoperasian sistem hidrolik yang stabil dan meningkatkan efisiensi produksi.
Katup ini pada dasarnya terdiri dari katup kontrol pilot (1) dengan solenoid proporsional (2) dan katup utama (3) dengan insert spool utama (4).
Ketik DBE:
Penyesuaian tekanan adalah nilai perintah tergantung melalui solenoid proporsional (2). Tekanan yang ada di port A bertindak di bagian bawah gulungan utama (4). Pada saat yang sama tekanan ini bekerja pada sisi pegas yang dimuat dari spool utama (4) melalui lubang (5). Kekuatan hidrolik bertindak pada Poppet Pilot (6). Ketika gaya hidrolik over datang, gaya solenoid maka uji coba (6) terbuka. Karena fakta bahwa minyak pilot sekarang dapat mengalir ke tangki melalui pelabuhan, penurunan tekanan terjadi pada spool utama (4) yang bertindak pada spool utama dan mengangkatnya melawan kekuatan pegas kembali. Koneksi dari A ke B dibuka dan tidak ada lagi peningkatan tekanan
Ketik DBEM:
Secara opsional katup dapat disuplai dengan katup kontrol pilot yang dimuat pegas tambahan untuk keamanan tekanan maksimum (keamanan tekanan yang berlebihan)
Struktur DBEM Valve Pelepas Tekanan Proporsional
