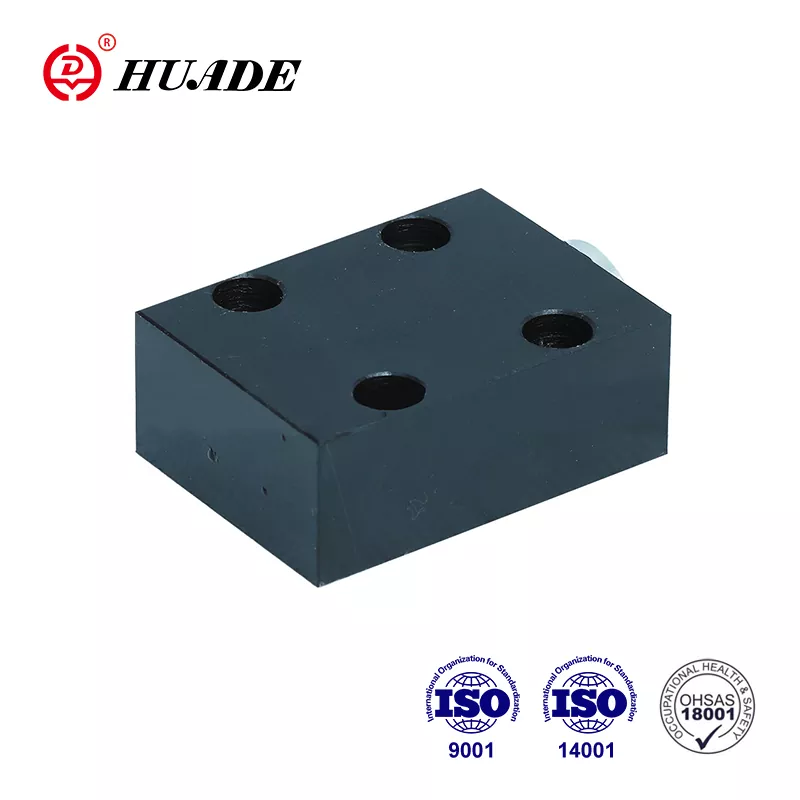

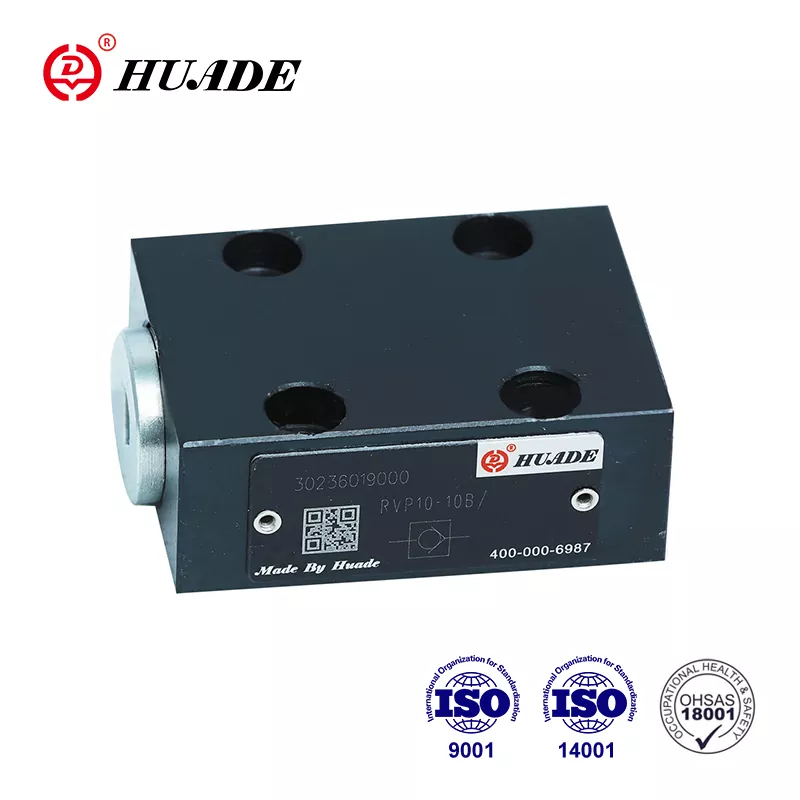

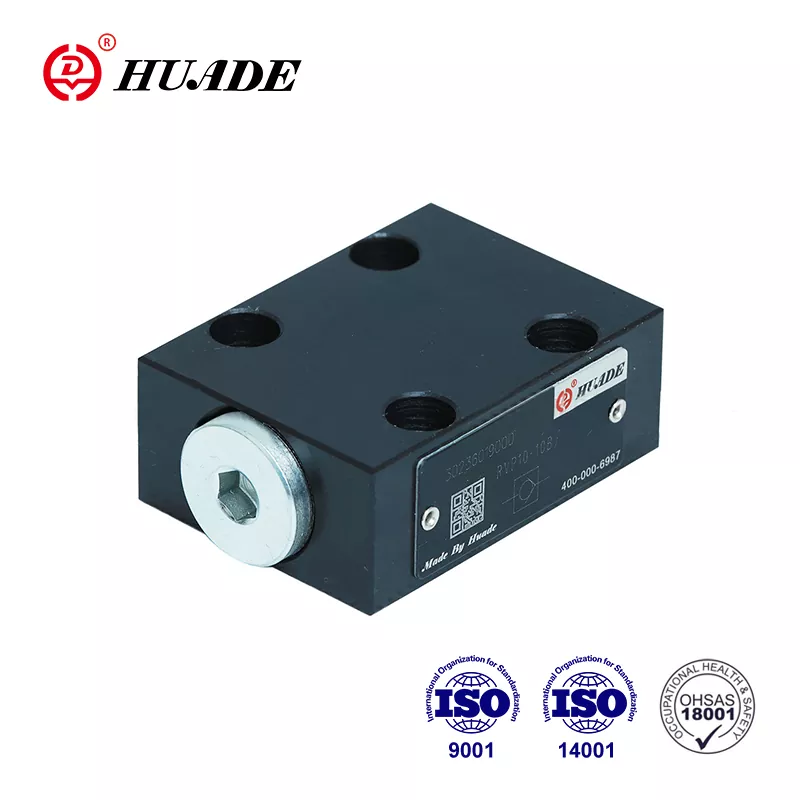

Kerja sama strategis antara pemerintah Tiongkok dan Jerman Pada tahun 1979, Huade telah memasukkan teknologi mutakhir dari Rexroth. Check valve Huade® RVP 12 kompatibel dengan RVP 12 Rexroth. Komoditas Huade telah memenuhi standar internasional, yaitu ISO9001, ISO14001, dan OH SAS18001. Pabrik sangat menekankan kualitas dengan sistem inspeksi yang baik untuk memastikan kualitas yang sangat baik dari semua check valve RVP 12 sebelum meninggalkan pabrik. Produk Huade dapat digunakan secara luas dalam industri militer dan bidang lainnya di Tiongkok. Ini adalah merek yang dapat diandalkan di Tiongkok.
|
Data teknis |
|||||||||
|
Ukuran |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Tekanan pengoperasian, maks (MPa) |
31.5 |
||||||||
|
Tekanan pembukaan (MPa) |
0.05 |
||||||||
|
Cairan bertekanan |
minyak mineral atau ester fosfat |
||||||||
|
Kisaran suhu cairan bertekanan（℃） |
-30～+80 |
||||||||
|
Kisaran viskositas (mm2/s) |
2,8~500 |
||||||||
|
Memperbaiki posisi |
opsional |
||||||||
|
Berat (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Fitur:
▶ Sambungan subpelat
▶ Penutupan bebas kebocoran dalam satu arah
Aplikasi:
Katup periksa RVP 12 terutama digunakan pada saluran keluar pompa sebagai katup tekanan balik dan katup bypass.
Check valve RVP 12 merupakan struktur katup poppet dengan kehilangan tekanan yang kecil. Diagram struktur seperti yang ditunjukkan di bawah ini. Tugasnya, sebaiknya menutup kebocoran aliran yang bebas dalam satu arah dan memungkinkan aliran bebas dalam arah yang berlawanan. Pada dasarnya terdiri dari rumahan (1), si kecil (2), pegas kompresi (3), dan dudukan pegas (4 ). Gerakan si kecil (2), yang dipandu oleh diameter luarnya, dibatasi oleh penghentian mekanis. Pegas kompresi internal (3) mendukung gerakan penutupan. Selanjutnya pegas kompresi (3) menahan si kecil (2) pada posisi tertutup meskipun tidak ada aliran yang melalui katup.
Simbol
Diagram struktur
①Perumahan ②Poppet ③Pegas ④Kursi pegas
1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.
2. Tangki harus tertutup rapat dan filter udara harus dipasang pada saluran masuk udara
3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.
4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum di buku contoh
5. Kekasaran permukaan yang dihubungkan dengan katup harus 0,8.
6. Permukaan akhir potongan kawin harus 0,01/100mm.
