Katup pereduksi tekanan dr 10

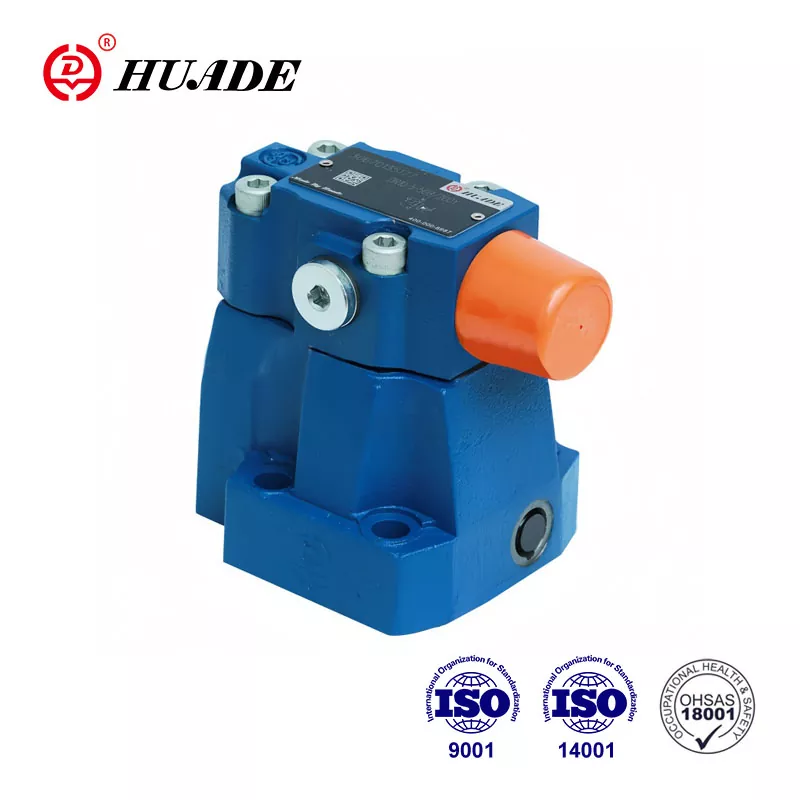

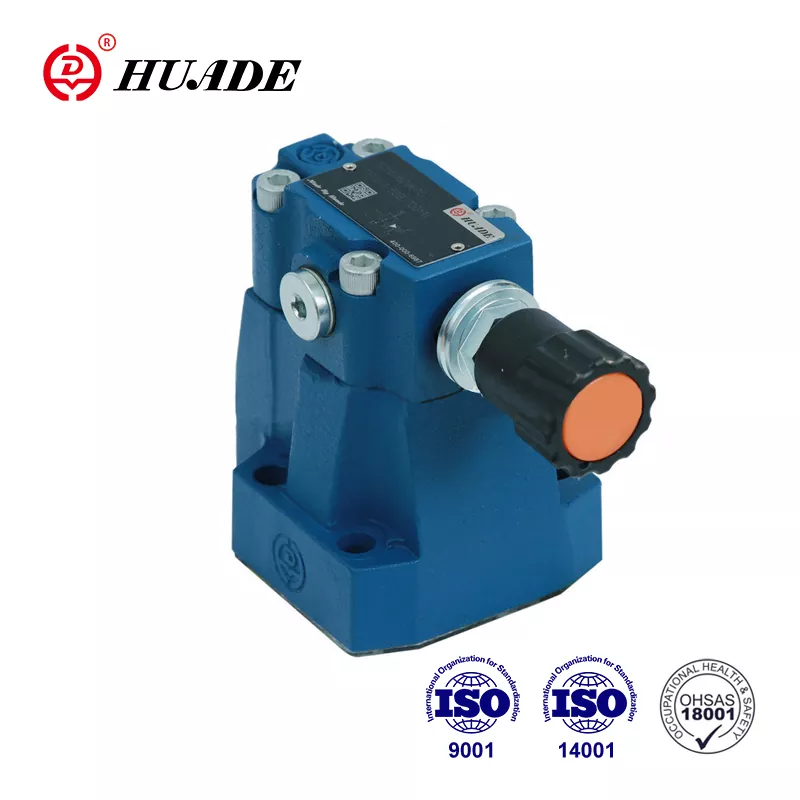

Katup pereduksi tekanan pilot DR 10 dp digunakan untuk mengontrol tekanan sistem hidrolik. Harganya lebih masuk akal dibandingkan dengan merek terkenal internasional lainnya. Huade Hydraulic lebih memperhatikan kepraktisan produknya. Huade Hydraulic adalah perusahaan utama nasional. Ini telah bekerja sama dengan Rexroth dua kali untuk waktu yang lama, memperkenalkan teknologi canggih dari Rexroth dan peralatan produksi canggih dari seluruh dunia untuk memastikan kualitas tinggi katup pereduksi tekanannya. Setelah bertahun -tahun pengembangan, Huade telah menjadi merek terkemuka di industri hidrolik China. Huade® adalah merek dagang terkenal di Cina.

Parameter produk katup pereduksi tekanan DR 10

Fitur Produk dan Aplikasi Katup Pengurangan Tekanan DR 10

Fitur:

▶ Pemasangan subplate

▶ Untuk koneksi berulir

▶ Untuk pemasangan berlipat ganda

▶ 4 Elemen Penyesuaian:

. Kenop putar

. Sleeve with hexagon and protective cap,

. Kenop putar terkunci dengan skala

. Kenop putar dengan skala

▶ 4 Pengaturan Tekanan Katup periksa opsional (hanya untuk katup untuk pemasangan subplate)

Aplikasi:

Fungsi utama katup pereduksi tekanan DR 10 adalah mengurangi tekanan dalam sistem.

Bagian dan simbol katup pereduksi tekanan DR 10

Katup Tekanan Jenis DR 10 adalah katup pereduksi tekanan yang dioperasikan pilot, yang dikendalikan dari sirkuit sekunder. Mereka pada dasarnya terdiri dari katup utama (1) dengan insert spool utama (3) dan katup pilot (2) dengan elemen penyesuaian tekanan.

Saat istirahat, katup terbuka, cairan dapat dengan bebas lewat dari port B ke port A melalui sisipan spool utama (3).

Tekanan hadir di port A bertindak di sisi bawah gulungan utama. Pada saat yang sama ada tekanan yang bekerja pada bola (6) di katup pilot (2) melalui lubang (4) pada sisi pegas yang dimuat dari piston utama (3) dan melalui port (5). Sama itu bertindak pada bola (6) melalui orifice (7), garis kontrol (8), periksa katup (9) dan orifice (10). Menurut pengaturan pegas (11), tekanan menumpuk di depan bola (6), di pelabuhan (5) dan di ruang pegas (12), memegang piston kontrol (13) di dalam

posisi terbuka. Fluida dapat secara bebas mengalir dari port B ke port A melalui insert spool utama (3), sampai tekanan di port A melebihi nilai yang ditetapkan pada pegas (11) dan membuka bola (6). Kontrol

Piston (13) bergerak ke posisi penutupan.

Tekanan berkurang yang diinginkan tercapai, ketika keseimbangan antara tekanan di port A dan tekanan yang ditetapkan pada pegas (11) tercapai. Tiriskan oli pilot dari ruang pegas (14) ke tangki berlangsung secara eksternal melalui saluran kontrol (15).

Aliran pengembalian gratis dari port A ke B dapat dicapai dengan memasang katup periksa opsional (16).

Sambungan pengukur tekanan (17) memungkinkan tekanan yang dikurangi di port A untuk dipantau.

Struktur DR ... 50b

Simbol Dr ... 50b
