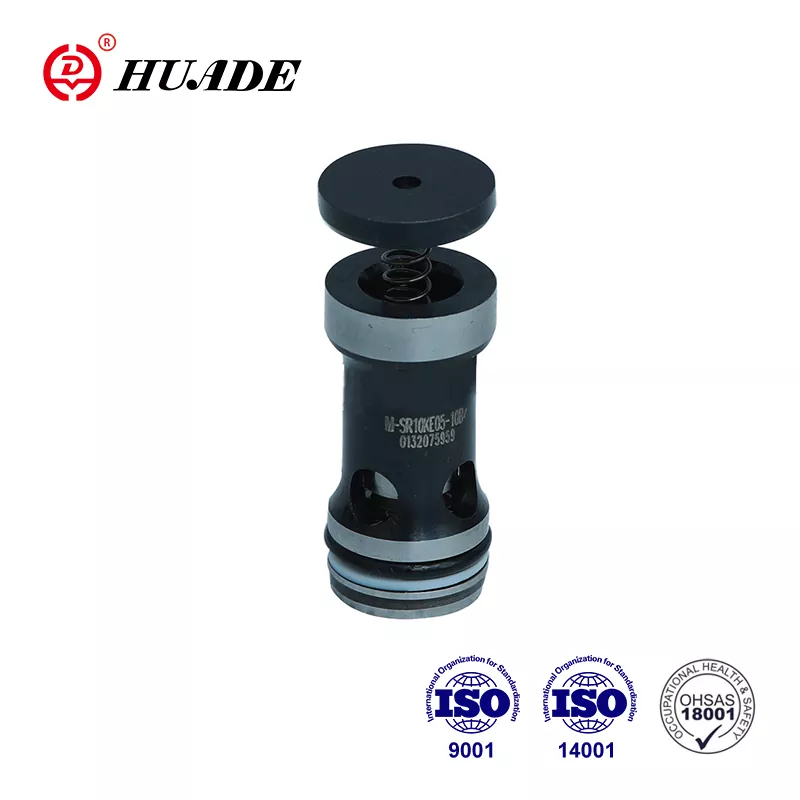

Didirikan melalui kemitraan strategis antara pemerintah Cina dan Jerman pada tahun 1979, perusahaan telah memasukkan teknologi mutakhir dari Rexroth. Huade® Cartridge Valve M-SR adalah alternatif untuk kembali produk-produk dari seri yang sama. Itu hemat biaya. Semua produk menjalani pengujian yang ketat sebelum meninggalkan pabrik dan dikemas dalam karton standar dengan kemasan tahan air. Dalam periode jaminan satu tahun, gratis untuk diperbaiki. Huade telah mencapai standar internasional, yaitu ISO9001, ISO14001, dan ISO45001. Huade® Cartridge Valve M-SR memiliki kinerja yang andal dan sudah populer di kalangan konsumen Cina. Ini adalah merek nasional yang terkenal di Cina.
|
Data teknis (untuk aplikasi di luar parameter ini, silakan berkonsultasi dengan kami!) |
|
|
Max. Tekanan (MPA) |
Hingga 31.5 |
|
Tekanan retak (MPA) |
Lihat kurva karakteristik |
|
Max. aliran (l/mnt) |
Lihat kurva karakteristik |
|
Cairan operasi |
Minyak mineral atau ester fosfat |
|
Kisaran suhu cairan tekanan （℃） |
-30 ～+80 |
|
Rentang viskositas (mm2/s) |
2.8 hingga 500 |
|
Kebersihan cair |
Tingkat maksimum yang diizinkan dari kontaminasi cairan tekanan adalah untuk NAS 1638 Cass 9. Oleh karena itu kami merekomendasikan filter dengan tingkat retensi minimum β10≥75 |
Fitur:
▶ Untuk pemasangan di blok berlipat ganda sebagai kartrid katup periksa miring kanan
▶ Penutupan bebas bocor dalam satu arah
▶ 6 Tekanan pembukaan, opsional
Aplikasi:
Ini terutama digunakan di outlet pompa sebagai tekanan belakang dan samping melalui katup.
4. Fungsi, bagian, simbol katup kartrid M-SR
Periksa katup cartridge tipe M-SR memiliki tugas, lebih memilih dosis aliran dalam satu arah dan untuk memungkinkan aliran bebas ke arah yang berlawanan.

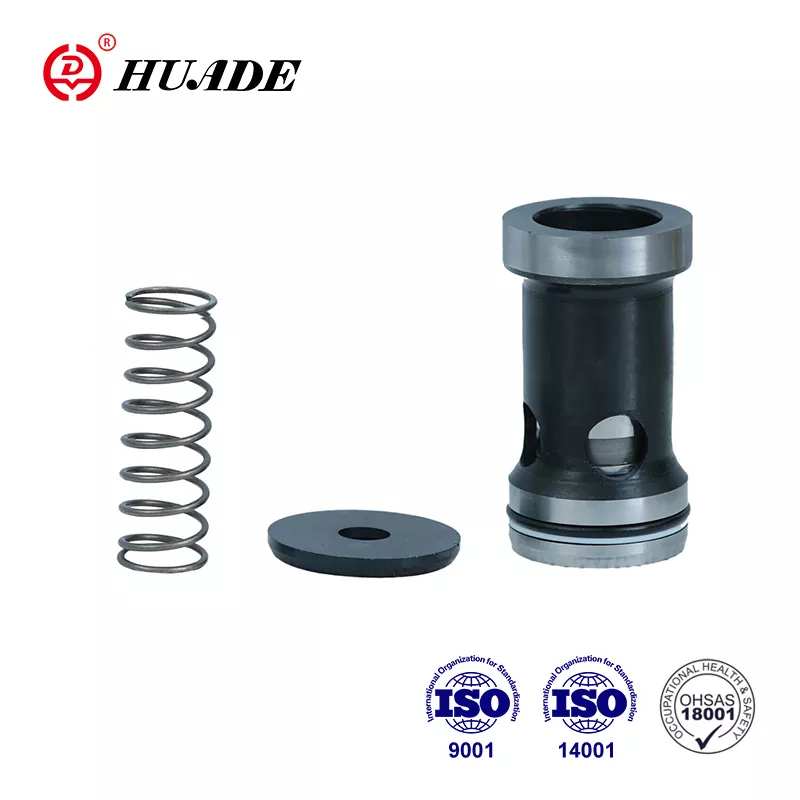

Katup termasuk lengan katup (1), spool (2), kursi musim semi (3) dan pegas (4).
Simbol
Diagram struktur
1. Cairan harus disaring. Finensi filter minimum adalah 20 ㎛.
2. Tangki harus disegel dan filter udara harus dipasang di pintu masuk udara.
3. Produk Tanpa Subplate Saat meninggalkan pabrik, jika perlu, silakan memesan secara khusus.
4. Sekrup pemasangan katup harus tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku sampel.
5. Kekasaran permukaan yang dihubungkan dengan katup diperlukan hingga 0,8.
6. Permukaan finishing dari perkawinan diperlukan hingga 0,01/100mm.
