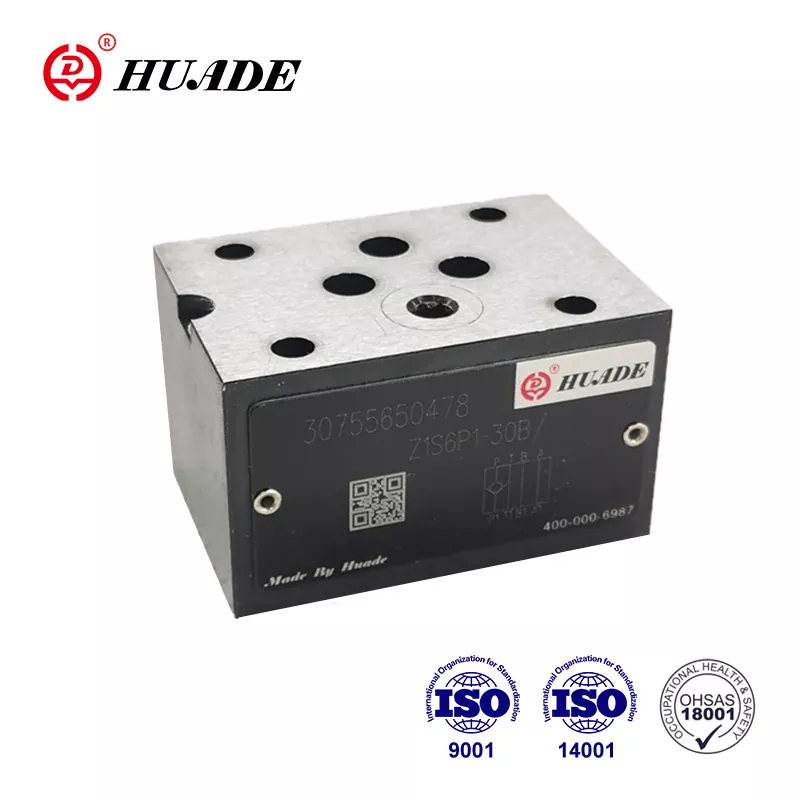

Periksa Pelat Sandwich Katup Z1S

Sebagai produsen teknologi transmisi dan kontrol hidrolik terkemuka di Tiongkok, Huade telah menggabungkan teknologi mutakhir dari Rexroth. Katup periksa Huade® Z1S dapat sepenuhnya menggantikan seri Z1S yang ditawarkan oleh Rexroth. Ini hemat biaya. Huade telah lulus ISO9001, ISO14001, dan ISO45001. Katup kartrid Huade® Z1S memiliki kinerja yang andal. Ini adalah merek nasional lama di Tiongkok. Teknologinya lebih maju dan lebih tahan lama dibandingkan produk serupa di lini ini.

Parameter produk Pelat Sandwich Katup Periksa Z1S

Fitur Produk Dan Aplikasi Pelat Sandwich Katup Periksa Z1S

Fitur:

▶ Katup pelat sandwich untuk digunakan pada rakitan penumpukan vertikal

▶ 8 fungsi isolasi yang berbeda

Aplikasi:

Pelat sandwich katup periksa tipe Z1S ini digunakan untuk pemasangan susun vertikal.

4.Fungsi,bagian,simbol Pelat Sandwich Katup Periksa Z1S

Katup Z1S adalah katup periksa yang dioperasikan langsung dalam desain pelat sandwich. Ini digunakan untuk penutupan bebas bocor dalam satu arah dan memungkinkan aliran bebas dalam arah berlawanan. Jenis katup ini memiliki segel logam antara poppet (3) dan housing (1). Katup periksa tipe Z1S sangat cocok untuk aplikasi dengan tekanan operasi di atas 10,0 MPa dan kecepatan aliran di atas 4 m/s.

Pemberitahuan Pelat Sandwich Katup Periksa Z1S

1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.

2. Tangki harus tertutup rapat dan filter udara harus dipasang pada saluran masuk udara.

3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.

4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum di buku contoh.

5. Kekasaran permukaan yang dihubungkan dengan katup harus 0,8.

6. Permukaan akhir potongan kawin harus 0,01/100mm.
