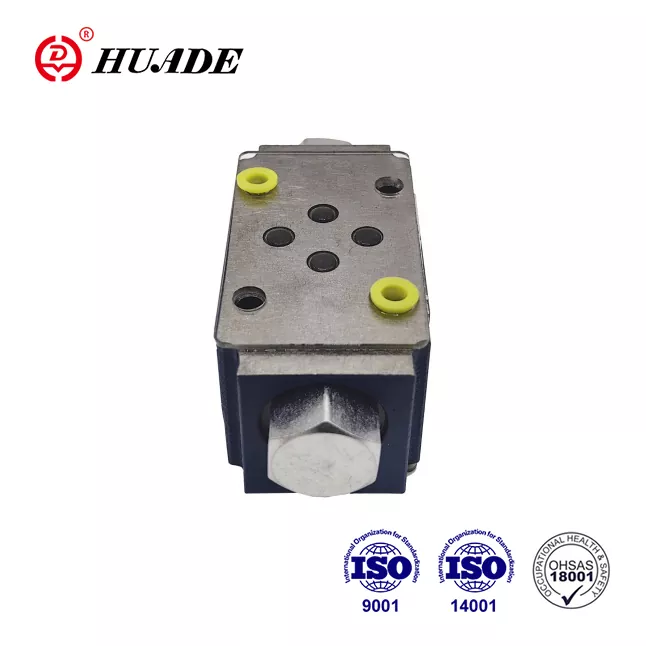

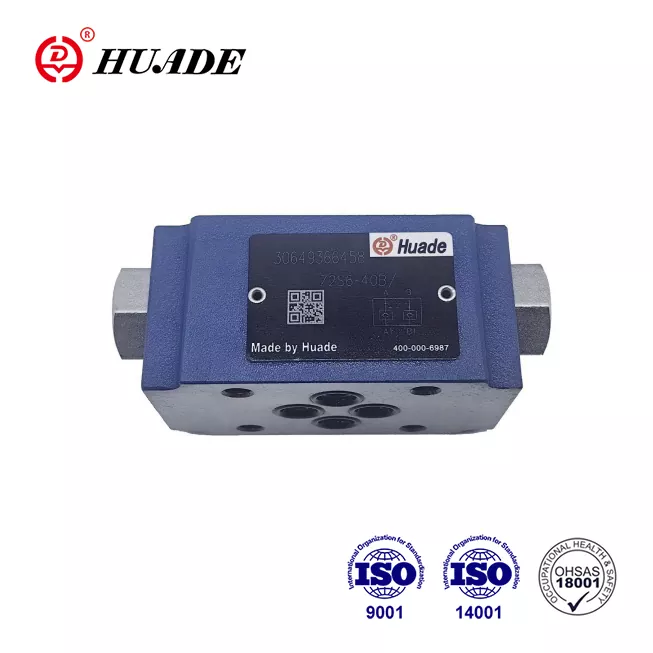

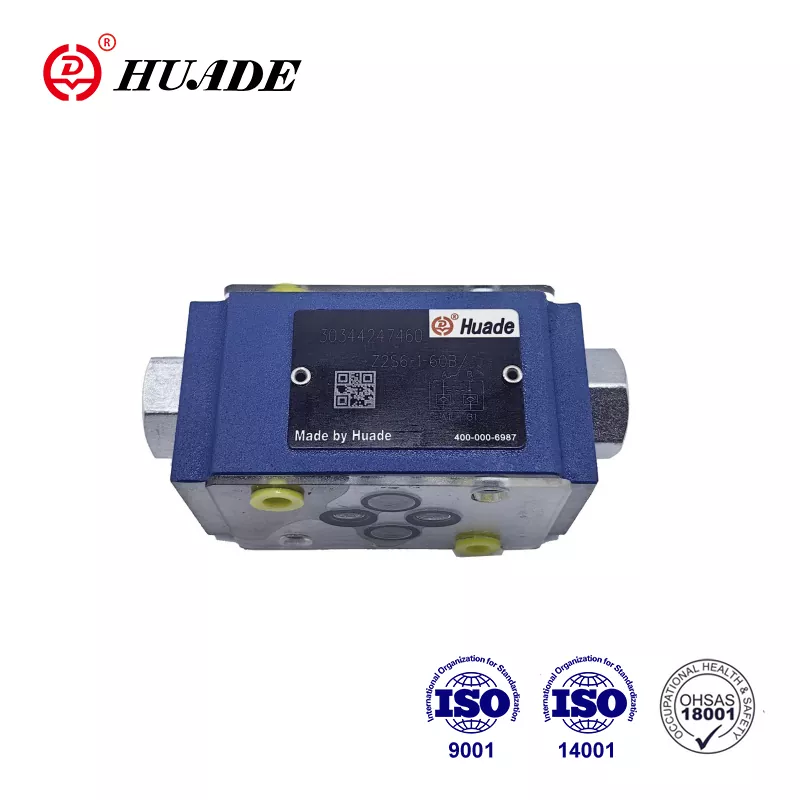

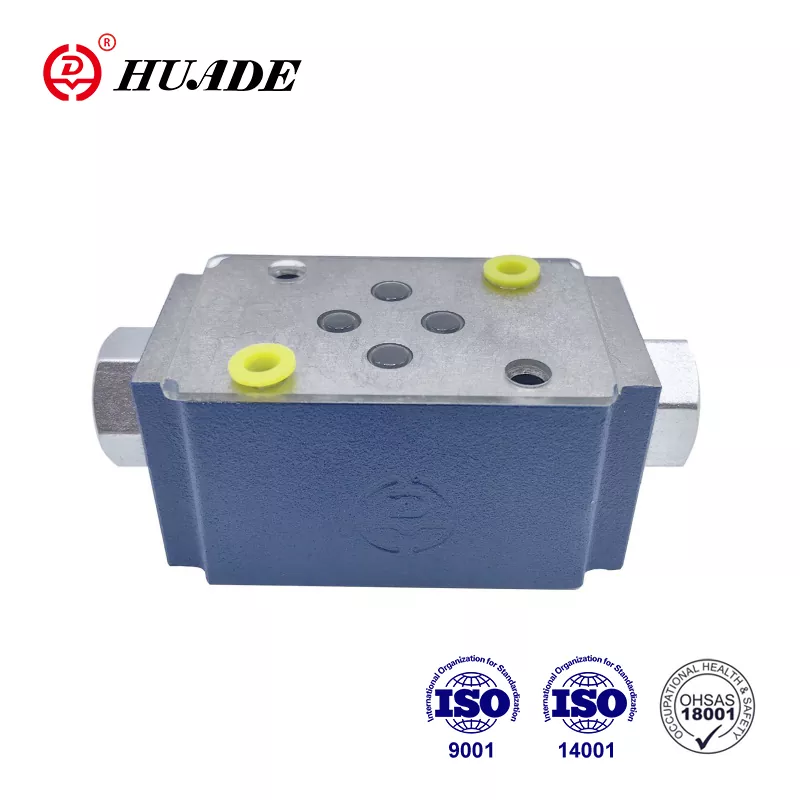

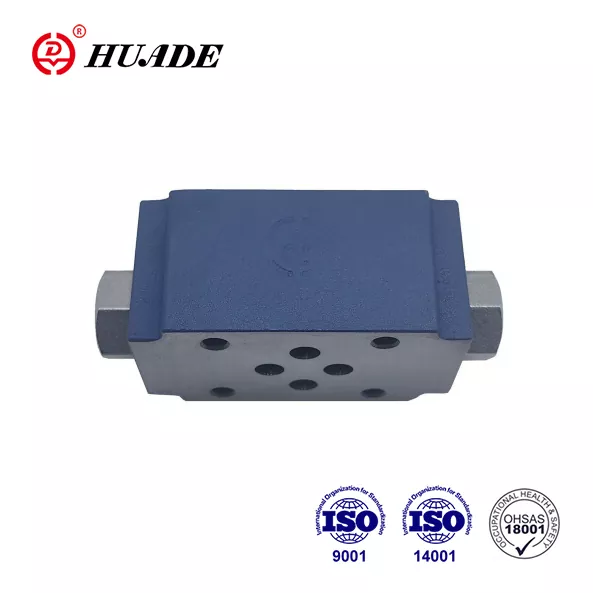

Periksa piring sandwich katup z2s 6

Karena tujuh tahun pengalaman dalam bekerja sama dengan Rexroth dari tahun 1979, Huade telah memasukkan teknologi mutakhir dari Rexroth. Huade® Check Valve Z2S 6 dapat sepenuhnya menggantikan seri yang sama yang ditawarkan oleh Rexroth. Ini memiliki harga yang lebih baik. Pabrik telah melewati ISO9001, ISO14001, dan OH SAS18001. Katup hidrolik Huade® digunakan dalam industri militer karena kinerja yang andal. Ini lebih maju dalam teknologi dan lebih tahan lama daripada produk serupa di lini ini. Ini adalah merek nasional yang baik di Cina.

Parameter Produk Periksa Plat Sandwich Valve Z2S 6

Fitur Produk dan Penerapan Periksa Katup Sandwich Plate Z2S 6

Fitur:

▶ Untuk digunakan dalam rakitan penumpukan vertikal

▶ Untuk penutupan bebas kebocoran satu atau dua port layanan

▶ Pola porting ke DIN 24 340 Form A, ISO4401 dan CETOP - RP 121H

Aplikasi:

Katup periksa ini Z2S digunakan untuk pemasangan penumpukan vertikal. Ini dapat menyegel satu atau dua pelabuhan minyak kerja tanpa kebocoran sesuai kebutuhan.

Fungsi, Bagian, Simbol Piring Sandwich Katup Periksa Z2S 6

Pilot hidrolik yang dioperasikan katup periksa Z2S adalah desain pelat sandwich. Mereka digunakan untuk penutupan bebas bocor dari satu atau dua port layanan, bahkan untuk jangka waktu yang lama. Aliran bebas terjadi dari A1 ke A2 atau B1 ke B2. Aliran dalam A1 B1 arah yang berlawanan diblokir. Ketika cairan mengalir dari A1 ke A2, spool (1) ditekan dan didorong ke kanan, dengan demikian membuka katup bola bola (2) yang kemudian membuka Poppet (3). Untuk memastikan penutupan katup yang benar, port layanan A2 B2 dari katup arah harus dihubungkan ke tangki di posisi netral.

Simbol Z2S

Tampilan Cutaway Z2S 6

Contoh Sirkuit Khas dari Z2S
