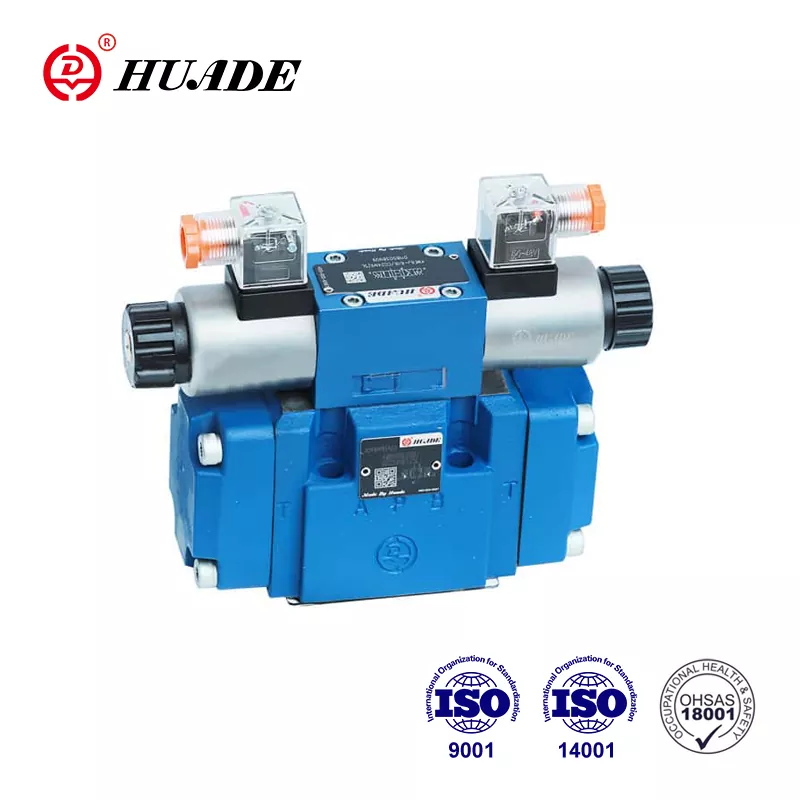

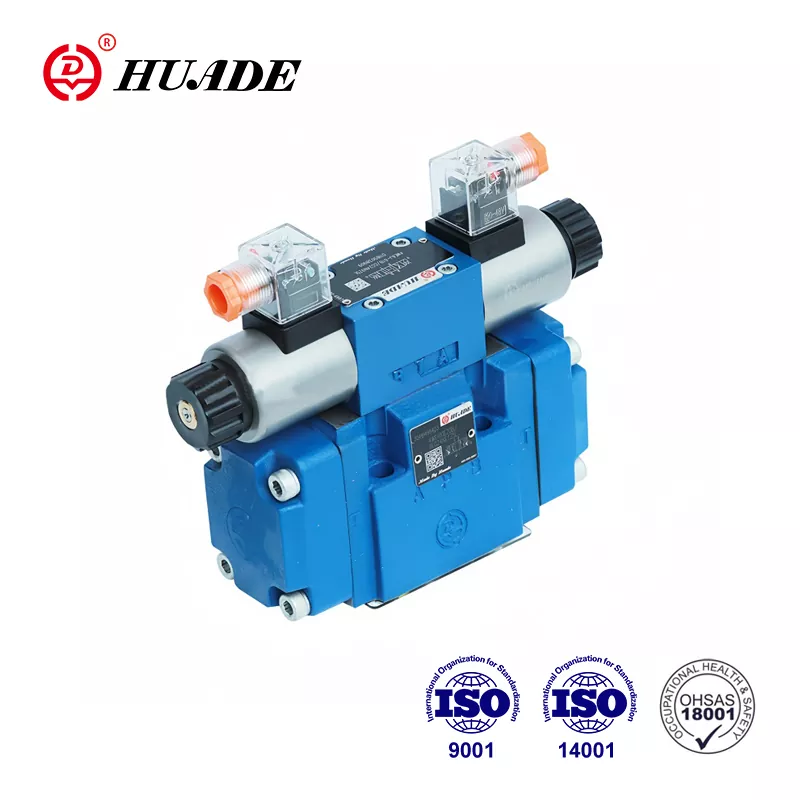

Didirikan melalui kemitraan strategis antara pemerintah Cina dan Jerman pada tahun 1979, Huade Hydraulic telah memiliki dua pengalaman kerja sama jangka panjang dengan Rexroth. Huade® 4weh 16 J Electro Hidraulik Directional Control Valve adalah alternatif murah untuk katup rexroth dalam seri yang sama. Pabrik telah melewati ISO9001, ISO14001 dan OH SAS18001. Huade Hydraulic sangat menekankan kualitasnya. Untuk memastikan kualitas tinggi katup hidrolik, pabrik mengoperasikan lebih dari 750 buah peralatan produksi canggih yang diimpor dari seluruh dunia. Produk hidrolik Huade® banyak digunakan dalam mesin rekayasa dan konstruksi, peralatan mesin, perlindungan lingkungan, pembuatan kapal, kedirgantaraan, transit kereta api, industri militer, dan bidang lainnya.
|
Tipe 4WEH16 |
|||
|
Tekanan operasi, maks. (MPA) |
H-4WEH16 |
4weh16 |
|
|
ke 35 |
menjadi 28 |
||
|
Port t |
Pilot Oil Drain External (MPA) |
hingga 25 |
hingga 25 |
|
Pilot Oil Drain Internal (MPA) |
Solenoid (DC) |
solenoid (ac) |
|
|
ke 16 |
hingga 10 |
||
|
Tidak mungkin untuk tekanan yang berpusat |
|||
|
Ports |
Pilot Oil Drain External (MPA) |
= 16 |
～ 10 |
|
Tekanan pilot min. |
Pilot Oil Drain External (MPA) |
3-posisi katup, 1.2 |
|
|
Pilot Oil Supply Internal (MPA) |
Untuk gulungan c, f, g, h, p, t, v, z, s |
||
|
Tekanan operasi. Max. (MPA) |
hingga 25 |
||
|
Cairan hidrolik |
Minyak mineral atau ester fosfat |
||
|
Kisaran suhu cairan tekanan （℃） |
-30 ～+80 |
||
|
Rentang viskositas (mm2/s) |
10 ～+800 |
||
Fitur:
▶ Katup yang digunakan untuk mengontrol stop start dan arah aliran fluida
▶ Operasi elektro-hidrolik (WEH), operasi hidrolik (WH)
▶ Untuk pemasangan subplate
▶ Musim semi atau tekanan yang berpusat pada tekanan, pegas atau hidrolik
▶ Solenoid DC Wet-Pin atau AC, opsional
▶ Manual override, opsional
▶ Sambungan listrik sebagai koneksi individu atau pusat
▶ Penyesuaian waktu yang bergeser, opsional
▶ Katup pra-beban di saluran-p dari katup utama, opsional
▶ Peralatan tambahan ke lembar data
Penyesuaian stroke di spool utama, opsional
Penyesuaian stroke dan/atau indikator posisi akhir, opsional
Sakelar batas mekanik atau induktif (tipe kedekatan) di spool utama, opsional
▶ Pola porting ke DIN 24 340 Form A, ISO 4401 dan CETOP - RP 121H
Aplikasi:
Katup Kontrol Directional 4weh 16 J digunakan untuk mengontrol berhenti dan arah aliran fluida.
Katup Directional Type 4weh ..
Katup tipe weh adalah katup spool terarah dengan operasi elektro-hidrolik
Katup arah pada dasarnya terdiri dari katup utama dengan perumahan (1), spool kontrol utama (2), satu atau dua pegas pengembalian, dan katup pilot (4) dengan satu atau dua solenoid.
Gulungan kontrol utama (2) di katup utama dipegang di netral atau di posisi awal baik oleh pegas.
Tampilan Cutaway dari 4weh
