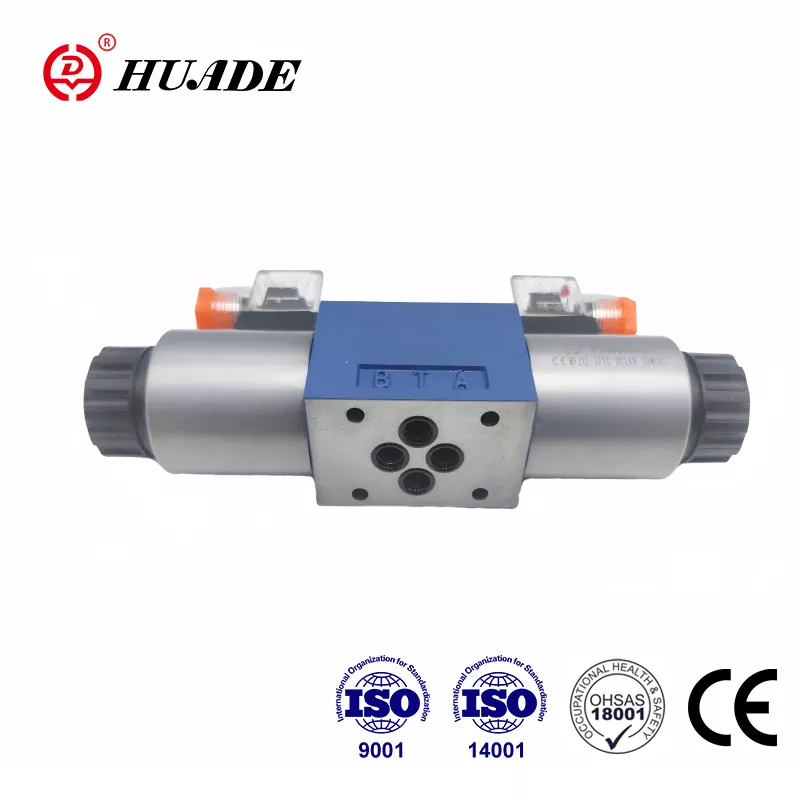

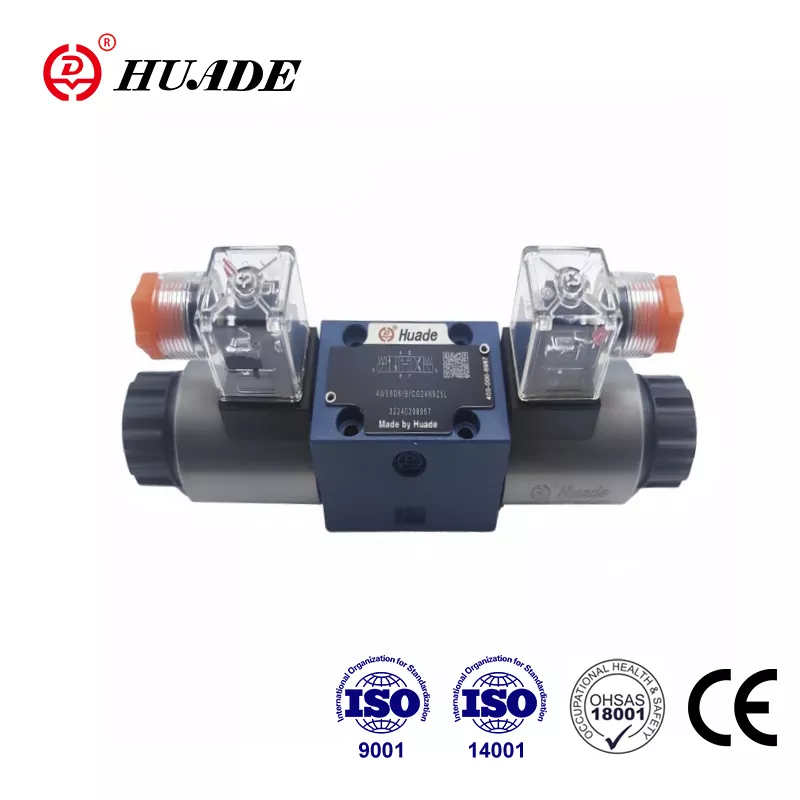

Seri 4WE6 Huade Hydraulics menggunakan standar produksi yang sama dengan Rexroth, yang dapat menggantikan seri Rexroth Directional Valve 4WE6. Seri 4WE6 Huade adalah katup kontrol arah yang dioperasikan solenoid, 4-arah/3-posisi yang dirancang sebagai pengganti langsung untuk seri setara Rexroth. Dengan dimensi porting yang identik dan parameter kinerja, Directional Valve 4WE6 memastikan integrasi yang mulus ke dalam sistem hidrolik yang ada sambil menawarkan penghematan biaya 20-30%.
| Hidrolik | |||
| Max.Peram Port Pressure A, B, P (MPA) | hingga 35.0 | ||
| Port t (㎫) | 21 (-); 16 (～) | ||
| Dengan simbol A dan B, port T harus digunakan sebagai port pembuangan jika tekanan operasi di atas tekanan tangki yang diizinkan. | |||
| Max.flow (l/mnt) | 80 (-); 60 (～) | ||
| Cairan tekanan | Minyak mineral atau ester fosfat | ||
| Rentang viskositas (mm2/s) | 2.8 ~ 500 | ||
| Kisaran suhu cairan tekanan （℃） | -30 ～+80 | ||
| Tingkat kontaminasi | Tingkat maksimum yang diizinkan dari kontaminasi cairan hidrolik ke NAS 1638 Class9. Oleh karena itu kami merekomendasikan filter dengan tingkat retensi minimum β10≥75 | ||
| Listrik | |||
| Jenis tegangan | Dc | AC 50/60Hz | |
| Tegangan yang tersedia (v) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Konsumsi Daya (W) | 30 | ||
| Holding Power (VA) | - | 50 | |
| Sakelar daya (VA) | - | 220 | |
| Tugas | kontinu | ||
| Beralih waktu ke IS0 6403 | Di (MS) | 25 hingga 45 | 10 hingga 20 |
| OFF (MS) | 10 hingga 25 | 15 hingga 40 | |
| Perlindungan terhadap DIN | IP 65 | ||
| Frekuensi switching (siklus/jam) | hingga 15000 | hingga 7200 | |
▶Jenis:Katup directional tipe solenoid-actuate, spool
▶Posisi/port:4-arah, 3 posisi
▶Peringkat Tekanan:Hingga 315 bar
▶Kapasitas aliran: Hingga 80 L/Min
▶Opsi tegangan:24V DC / 110V AC / 220V AC
▶Ukuran port:NG6
▶Bahan Seal:NBR/FKM
Keuntungan vs. Rexroth
Valves Directional Huade 4WE6 dapat sepenuhnya dipertukarkan dengan seri yang sama yang ditawarkan oleh Rexroth, seperti mencocokkan dimensi pemasangan, porting, dan konektor listrik.
✔ Huade's Directional Valves 4WE6 lebih hemat biaya dalam hal produksi lokal mengurangi waktu tunggu dan harga.
✔ Huade memiliki sistem inspeksi QC yang ketat, yang setiap produk akan diuji 100% untuk kebocoran, stabilitas tekanan, dan masa pakai siklus.
Aplikasi khas
Kontrol Diectional Huade 4WE6 sangat digunakan dalam hidrolika seluler, mesin industri dan sistem energi terbarukan dll.

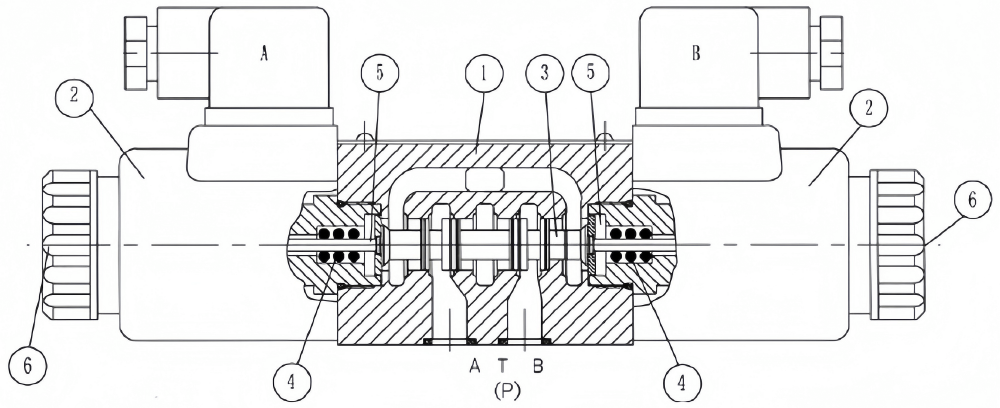

Diagram struktur 4WE6 61B

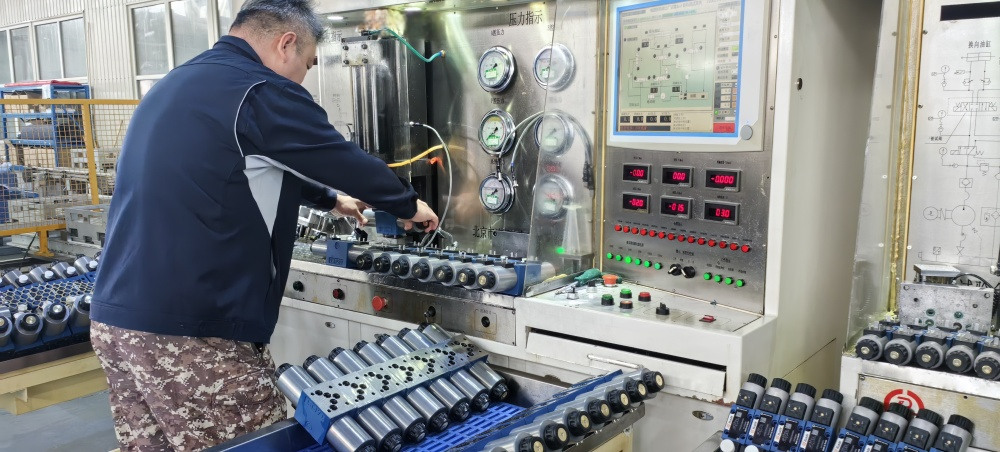

Pengujian stres

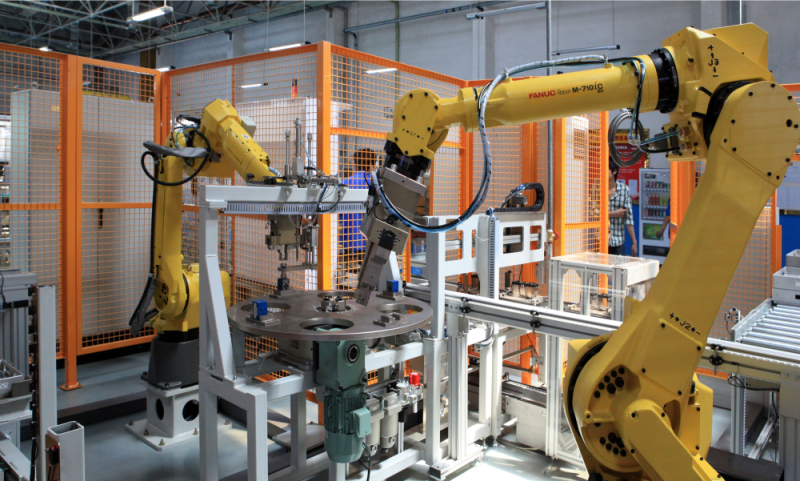

Manipulator otomatis
