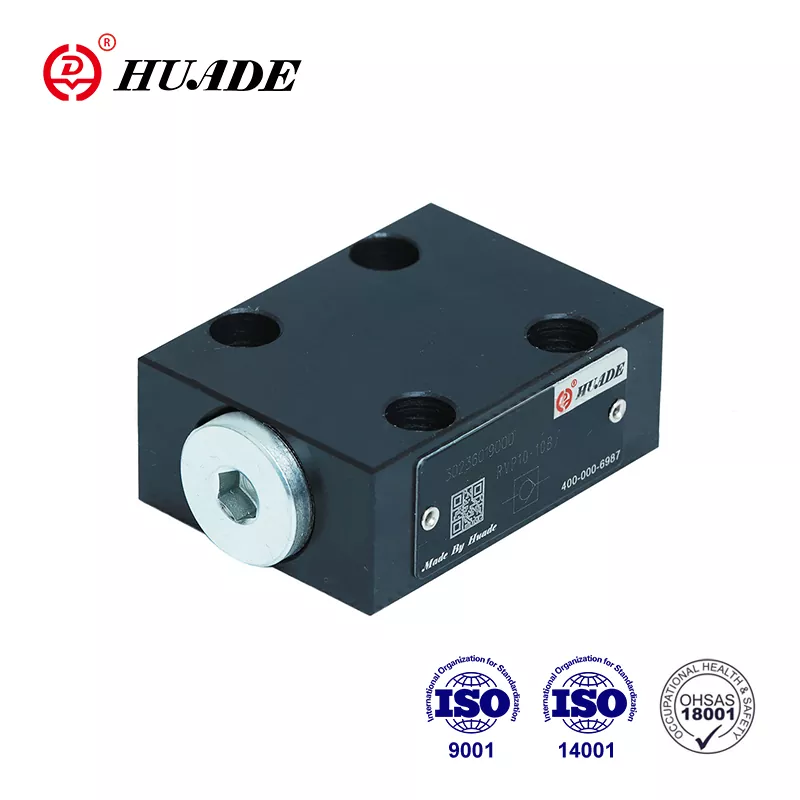

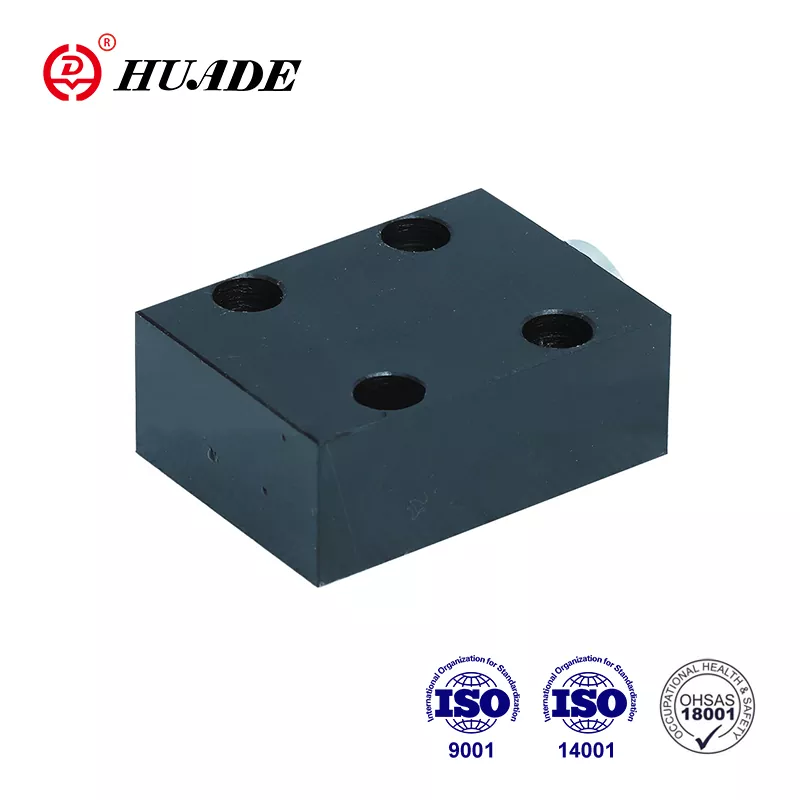

Sebagai produsen transmisi hidrolik dan teknologi kontrol terkemuka di Tiongkok, Huade memiliki Kerjasama dengan Rexroth selama lebih dari 7 tahun sejak 1979. Katup periksa Huade® RVP 16 dapat menggantikan RVP 16 Rexroth sepenuhnya. Komoditas Huade memenuhi standar internasional yaitu ISO9001, ISO14001, dan OH SAS18001. Pabrik memiliki sistem pemeriksaan yang baik untuk memastikan kualitas yang sangat baik dari semua produk sebelum meninggalkan pabrik. Katup periksa Huade® RVP 16 dapat digunakan secara luas dalam mesin teknik dan konstruksi, metalurgi, peralatan mesin, perlindungan lingkungan, pembuatan kapal, dirgantara, angkutan kereta api, minyak bumi dan petrokimia, industri militer dan bidang lainnya. Ini adalah merek nasional terkenal di Tiongkok.
|
Data teknis |
|||||||||
|
Ukuran |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Tekanan pengoperasian, maks (MPa) |
31.5 |
||||||||
|
Tekanan pembukaan (MPa) |
0.05 |
||||||||
|
Cairan bertekanan |
minyak mineral atau ester fosfat |
||||||||
|
Kisaran suhu cairan bertekanan（℃） |
-30～+80 |
||||||||
|
Kisaran viskositas (mm2/s) |
2,8~500 |
||||||||
|
Memperbaiki posisi |
opsional |
||||||||
|
Berat (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Fitur:
▶ Sambungan subpelat
▶ Penutupan bebas kebocoran dalam satu arah
Aplikasi:
Katup periksa RVP 16 terutama digunakan pada saluran keluar pompa sebagai katup tekanan balik dan katup bypass.
Ini adalah struktur katup si kecil dengan kehilangan tekanan kecil. Diagram simbol dan struktur seperti yang diilustrasikan di bawah ini. Katup periksa RVP 16 ini mempunyai tugas, sebaiknya menutup aliran bebas kebocoran dalam satu arah dan memungkinkan aliran bebas dalam arah yang berlawanan. Pada dasarnya terdiri dari housing (1), poppet (2), pegas kompresi (3), dan kursi pegas (4). Gerakan si kecil (2), yang dipandu oleh diameter luarnya, dibatasi oleh penghentian mekanis. Pegas kompresi internal (3) mendukung gerakan penutupan. Selanjutnya pegas kompresi (3) menahan si kecil (2) pada posisi tertutup meskipun tidak ada aliran yang melalui katup.
Simbol
Diagram struktur
①Perumahan ②Poppet ③Pegas ④Kursi pegas
1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.
2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara
3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.
4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum di buku contoh
5. Kekasaran permukaan yang dihubungkan dengan katup harus 0,8.
6. Permukaan akhir potongan kawin harus 0,01/100mm.
