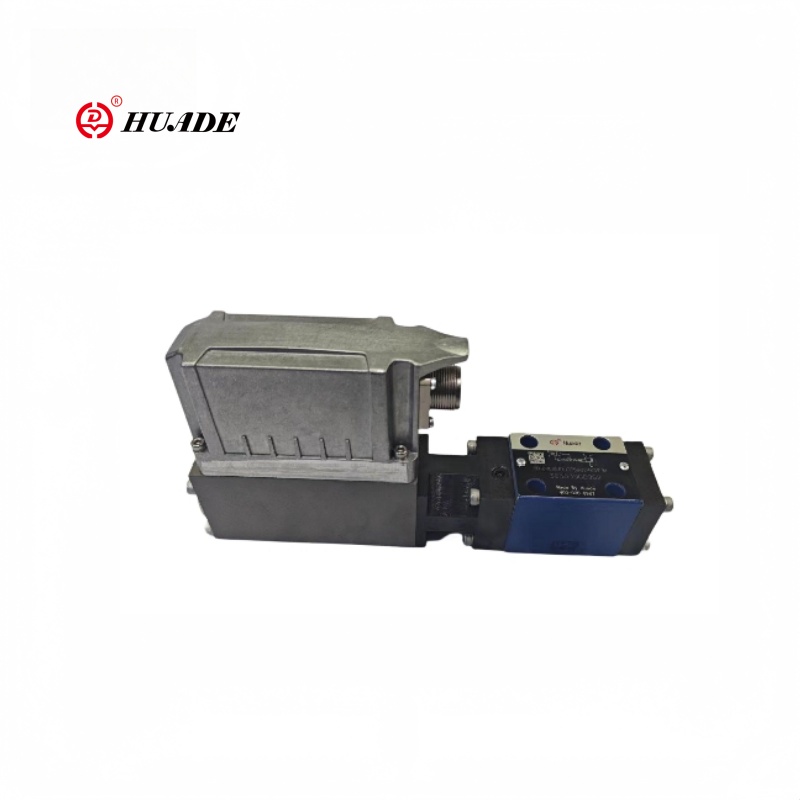

Six-way yang dioperasikan dengan pilot proporsional proporsional reduksi katup DRE 6X-1X seri mengadopsi desain pilot, yang dapat mengurangi kekuatan pendorong inti katup utama dan meningkatkan kecepatan respons (respons frekuensi dapat mencapai lebih dari 10Hz). Struktur enam arah mengurangi kompleksitas pipa dan cocok untuk ruang kompak. Valve Drebe 6x-1x mendukung protokol komunikasi industri standar (seperti Profinet, EtherCat), yang mudah diintegrasikan ke dalam sistem hidrolik yang cerdas.
| Data teknis | ||
| Umum | ||
| Konstruksi | Tahap percontohan | Katup Poppet |
| Panggung utama | Katup spool | |
| Aktuasi | Solenoid proporsional dengan kontrol posisi dan OBE | |
| Jenis koneksi | Subplate, Konfigurasi Lubang Pemasangan NG6 (ISO 4401-03-02-0-05) | |
| Posisi pemasangan | Opsional | |
| Kisaran suhu sekitar ℃ | -20 ~+50 | |
| Berat kg | 3.3 | |
| Resistensi getaran, kondisi uji | Max.25g, dikocok dalam 3 dimensi (24 jam) | |
Fitur:
▶ Katup yang dioperasikan oleh pilot dengan umpan balik posisi dan elektronik on-board untuk mengurangi tekanan sistem di konsumen (hanya pilot oil internal)
▶ Versi 3 arah (p-a/a -t), pmin = pt
▶ Dapat disesuaikan melalui posisi armature terhadap pegas kompresi
▶ Histeresis yang dikendalikan posisi, minimal <1 %, waktu respons cepat, lihat data teknis
▶ Keterbatasan tekanan ke tingkat yang aman bahkan dengan elektronik yang salah (arus solenoid i> IMAX)
▶ Untuk lampiran subplate, konfigurasi lubang pemasangan ke ISO 4401-03-02-0-05. Subplat sesuai lembar katalog RE45053 (pesanan secara terpisah)
▶ Konektor plug-in ke DIN 43563-AM6, lihat Lembar Katalog Re 08008 (pesanan secara terpisah)
▶ Data untuk elektronik pemicu on-board
Aplikasi:
Seri katup pereduksi tekanan proporsional DRE 6x-1x adalah komponen berkinerja tinggi dalam sistem hidrolik industri, cocok untuk kondisi kerja yang kompleks yang membutuhkan kontrol tekanan yang tepat dan respons dinamis seperti mesin konstruksi, peralatan metalurgi, mesin cetakan injeksi dan mesin casting die.

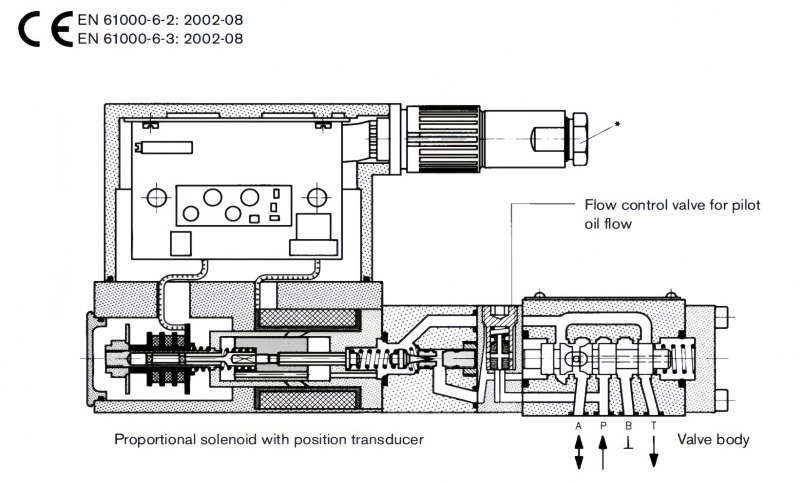

Umum
Katup pereduksi tekanan proporsional DRE6X Tipe dioperasikan dengan panggung utama 3 arah.
Katup pilot (tahap percontohan katup pelepas tekanan) dipasok secara internal dengan aliran minyak pilot yang terkontrol melalui P.
Katup digerakkan dengan menggunakan solenoid proporsional yang dikendalikan posisi dengan elektronik on-board.
Dengan katup ini, tekanan dalam (konsumen) dapat disesuaikan secara tak terbatas dan dikurangi sehubungan dengan setpoint.
Prinsip Dasar
Untuk menyesuaikan tekanan sistem dalam A, setpoint diatur dalam elektronik pemicu. Berdasarkan setpoint ini, elektronik mengontrol posisi solenoid terhadap gaya pegas. Solenoid proporsional diposisikan tepat pada kurva karakteristik pegas. Tahap percontohan disuplai dengan minyak dari P pada laju aliran <0,6 l/menit melalui katup kontrol aliran. Tekanan pilot dibandingkan dengan tekanan konsumen (ditambah pegas) di A dan diatur.
Hasil pegas di pamin = p di T.
Keterbatasan tekanan untuk keamanan maksimal
Jika kesalahan terjadi pada elektronik, sehingga arus solenoid (IMAX) akan melebihi level yang ditentukan dengan cara yang tidak terkendali, tekanan tidak dapat naik di atas level yang ditentukan oleh
gaya pegas maksimum.
