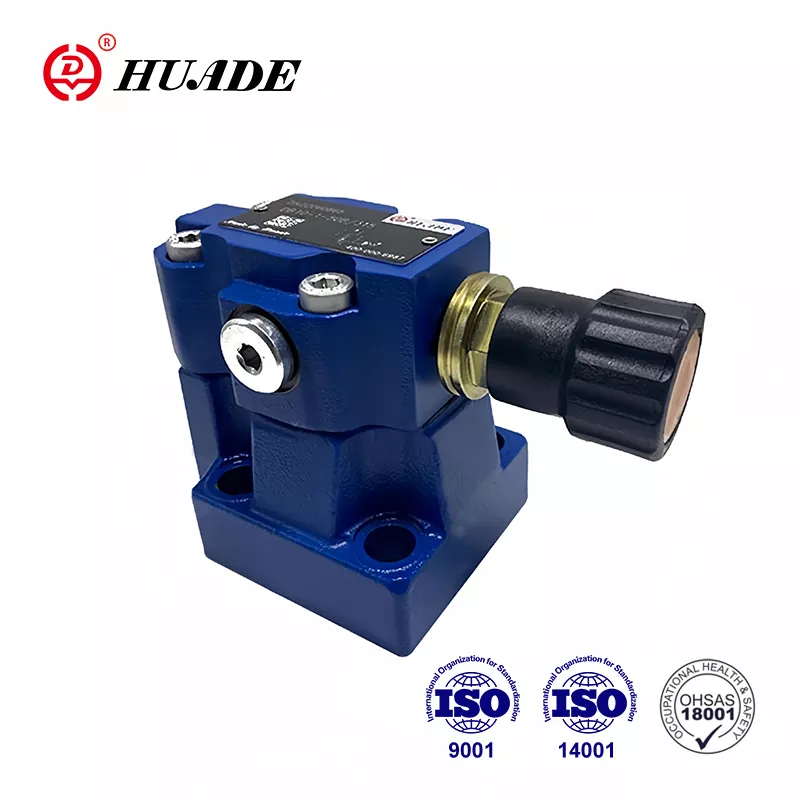

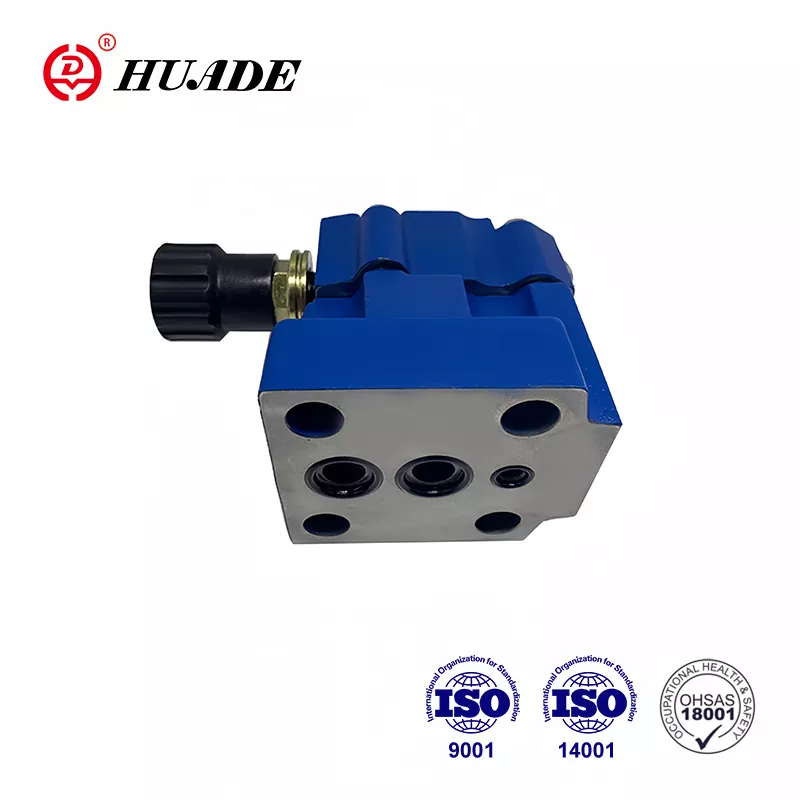

Katup Pelepas Tekanan DB 20

Dibandingkan dengan produk serupa lainnya, katup pelepas tekanan Huade® memiliki teknologi yang lebih maju dan lebih tahan lama di bidang ini. Katup tipe DB 20 dapat menggantikan DB 20 yang ditawarkan oleh Rexroth. Pabrik berkomitmen untuk menyediakan katup tekanan hidrolik berkualitas tinggi dan stabil kepada pelanggan. Ini telah memperkenalkan lebih dari 750 peralatan produksi lanjutan dari seluruh dunia. Pabrik telah lulus ISO9001, ISO14001 dan OH SAS18001. Katup hidrolik Huade® relatif murah dibandingkan merek terkenal dunia. Karena kualitasnya yang tinggi dan harga yang murah, Huade Hydraulic telah menarik banyak pelanggan di dalam dan luar negeri dan telah mendapat pengakuan luas dari konsumen.

Parameter produk Pressure Relief Valve DB 20

Fitur Produk Dan Aplikasi Pressure Relief Valve DB 20

Fitur:

▶ Pemasangan subpelat

▶ Pola porting ke DIN 24 340, formulir E, ISO 6264 dan CETOP - RP 121H

▶ Sambungan pipa

▶ Masukkan koneksi

▶ Tiga elemen penyesuaian:

. Kenop putar

. kutukan. sekrup kepala dengan tutup pelindung

. Kenop putar yang dapat dikunci dengan skala

▶ Pembongkaran yang dioperasikan dengan solenoid melalui katup spool terarah bawaan

Fungsi, Bagian Dan Simbol Pressure Relief Valve DB 20

Umum

Katup tekanan tipe DB adalah katup pelepas tekanan yang dioperasikan pilot.

Mereka digunakan untuk membatasi tekanan kontrol.

Katup pelepas tekanan (DB) terutama terdiri dari katup utama (1) dengan rakitan spool utama (3) dan katup yang dioperasikan pilot (2) dengan elemen penyesuaian tekanan.

Katup pelepas tekanan tipe DB

Tekanan yang ada di port A bekerja pada spool utama (3). Pada saat yang sama, tekanan diterapkan melalui jalur kontrol (6) dan (7), yang dilengkapi dengan lubang (4) dan (5), pada sisi kumparan utama yang diberi pegas (3) dan pada bola (8). ) di katup kontrol pilot (2). Jika tekanan di saluran A melebihi katup yang dipasang pada pegas (9), bola (8) terbuka melawan pegas (9).

Sinyal untuk hal ini datang secara internal melalui jalur kendali (10) dan (6) dari port A. Fluida bertekanan pada sisi pegas dari spool utama (3) sekarang mengalir melalui jalur kendali (7), lubang lubang (11 ) dan bola (8) ke dalam ruang pegas (12). Pada tipe DB...50B/...mengalir secara internal melalui jalur kendali(13) ke tangki, atau pada tipe DB..50/..Y..secara eksternal melalui jalur kendali (14). Karena pada orifice (4) dan (5) terjadi pressure drop pada main spool (3), maka sambungan dari port A ke port B terbuka. Sekarang fluida bertekanan mengalir dari port A ke port B sambil mempertahankan tekanan operasi yang disetel.

Katup pelepas tekanan dapat dibongkar atau dialihkan ke tekanan yang berbeda (tahap tekanan kedua) melalui port "X" (15).

struktur DB...50B

Simbol DB...50B

Melihat

1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.

2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara.

3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.

4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku contoh.

5. Kekasaran permukaan yang dihubungkan dengan katup yang diperlukan kekasaran permukaannya adalah 0,8.

6. Permukaan akhir potongan kawin harus 0,01/100mm.
