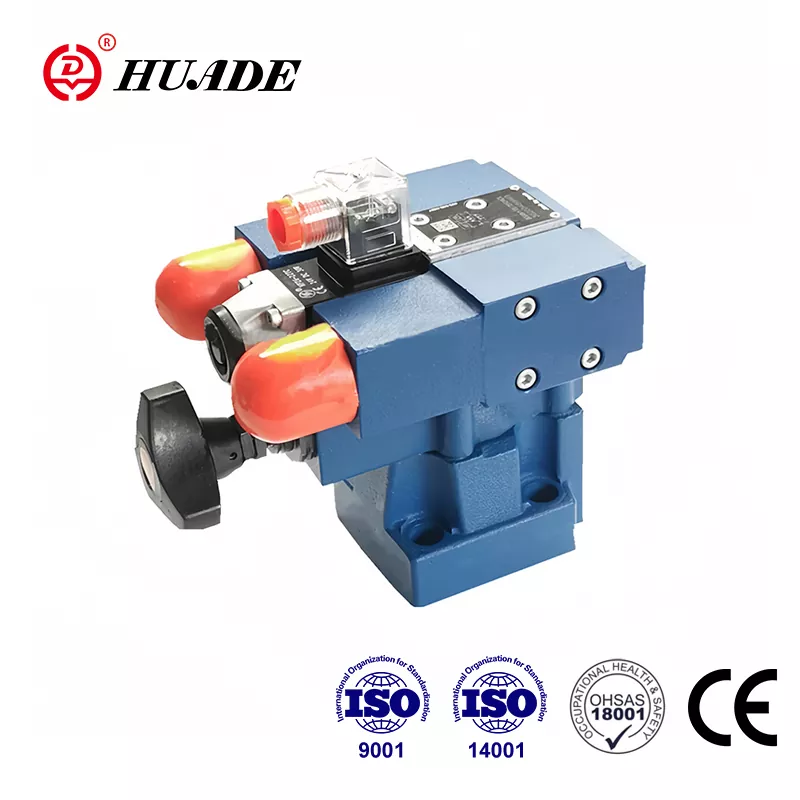

Katup Pelepas Tekanan DB3U

Huade Hydraulic lebih memperhatikan kepraktisan produknya. Katup pelepas tekanan DB3U bersaing dengan produk terkenal dengan kualitas bagus dan harga lebih murah. Huade Hydraulic telah memperkenalkan teknologi mutakhir dari Rexroth berkat dua kerja sama jangka panjang dengan Rexroth. Sebagai merek terkemuka di industri hidrolik Tiongkok, katup pelepas tekanan Huade® mendapatkan pengakuan pasar yang luas dan kepercayaan pengguna. Semua cabang perusahaan telah lulus ISO9001, ISO14001 dan OH SAS18001. Produk unggulan Huade® telah mendapat sertifikat CCS (China Classification Society) dan banyak digunakan dalam industri kelautan.

Parameter produk Katup Pelepas Tekanan DB3U

Fitur Produk Dan Aplikasi Pressure Relief Valve DB3U

Fitur:

▶ Pemasangan subpelat

▶ Koneksi berulir

▶ Pemasangan di manifold

▶ 3 elemen penyesuaian:

. Kenop putar

. Sekrup dengan segi enam internal dan tutup pelindung

. Kenop putar dengan skala

▶ Kontrol yang dioperasikan solenoid melalui katup pengarah yang terpasang

Aplikasi:

Katup pelepas tekanan DB3U digunakan untuk membatasi tekanan operasi.

Bagian Dan Simbol Pressure Relief Valve DB3U

Jenis katup tekanan DB3U adalah katup pelepas tekanan yang dioperasikan pilot. Mereka dapat dialihkan ke berbeda (tahap tekanan 2 atau 3) dengan penggerak solenoida.

Katup pelepas tekanan sebagian besar terdiri dari katup utama. 4/3,4/1-Katup kontrol arah (Tipe WE5...) dan tiga katup pilot.

Dalam kondisi tidak diberi energi, tekanan di port A diatur oleh katup pilot (7).

Tekanan yang ada di port A bekerja pada spool utama (1). Pada saat yang sama, tekanan diterapkan melalui saluran kontrol (12) dan (4), yang dilengkapi dengan lubang (2) dan (3), pada sisi kumparan utama yang diberi pegas (1) dan pada poppet (6). ) di katup kontrol pilot (7). Jika tekanan di   port A melebihi nilai yang ditetapkan pada pegas (8), si kecil

(6) terbuka melawan pegas (8).

Sinyal untuk hal ini datang secara internal melalui saluran kontrol (12) dan (4) dari port A. Fluida bertekanan pada sisi spool utama (1) yang dibebani pegas sekarang mengalir melalui saluran kontrol (3), poppet (6) ke dalam ruang pegas (9). Pada tipe DB3U...30/..., mengalir secara internal melalui jalur kontrol (10) ke tangki, atau pada tipe DB3U..30/..Y.., secara eksternal melalui port Y. Karena lubang ( 2) dan (3) terjadi penurunan tekanan pada spool utama (1), sambungan dari port A ke port B terbuka. Sekarang fluida bertekanan mengalir dari port A ke port B sambil mempertahankan tekanan operasi yang diatur katup.

Saat solenoid “a” diberi energi:  Tekanan di port A diatur oleh katup pilot II.

Saat solenoid “b” diberi energi:  Tekanan di port A diatur oleh katup pilot I.

Tekanan pengaturan katup pilot (7) harus lebih tinggi dari tekanan pengaturan pilot I dan II.

Ketik DB2U

Katup tekanan tipe DB2U sebagian besar terdiri dari katup pengatur arah (Tipe WE5...) dan tiga katup pilot, fungsi katup ini pada dasarnya sama dengan katup tipe DB3U.

struktur Katup Pelepas Tekanan DB3U

Simbol
